tau T-LINE Notice D'installation page 13

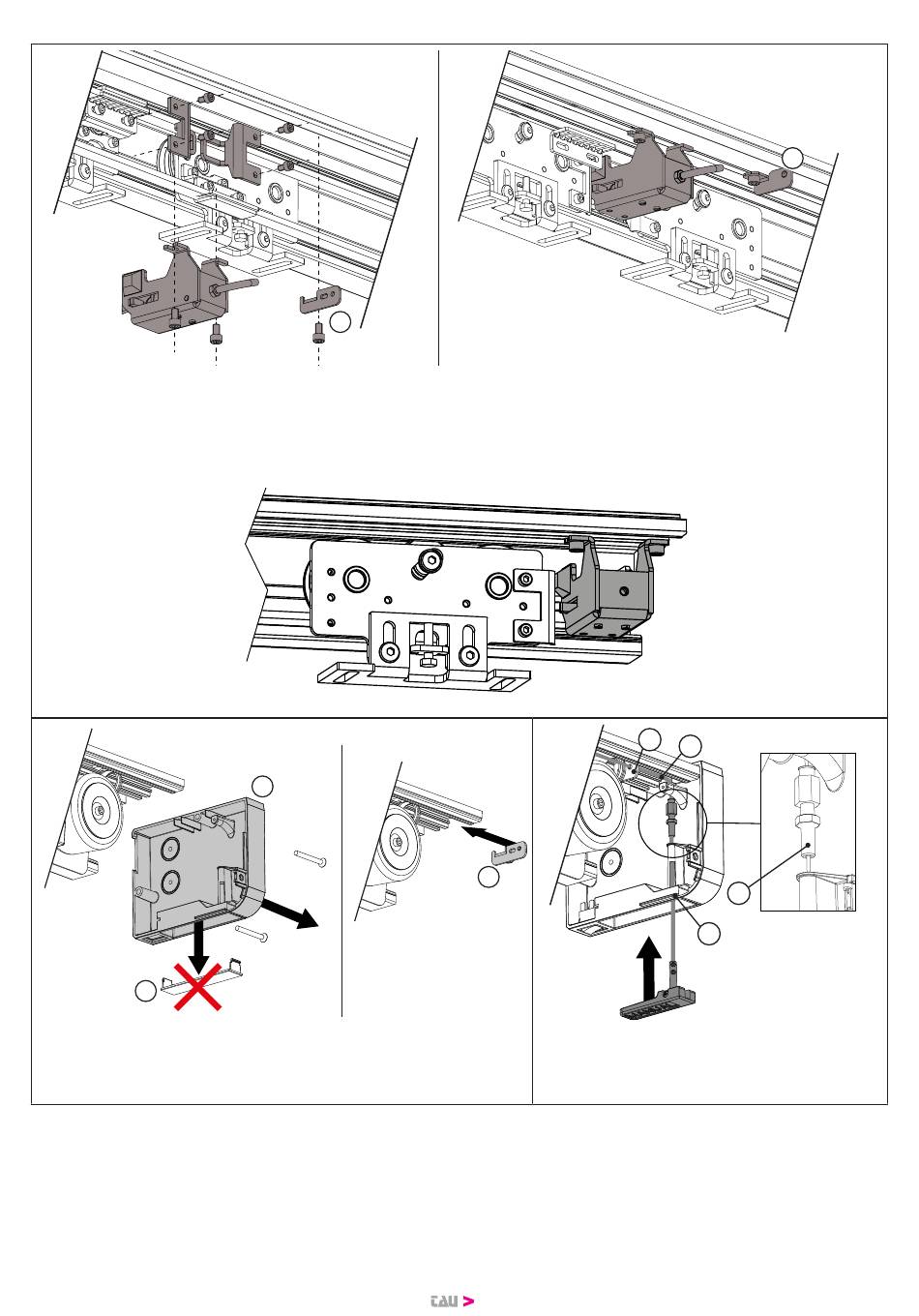

12.2_ Installation du verrouillage électrique avec déblocage manuel de secours au moyen de poignée latérale
1) Préparer lex deux étriers d'arrêt comme indiqué dans le tableau 22.1.
2) Faire glisser les trois écrous fournis sur le rail de la poutre et fixer le verrouillage électrique dans la position centrale de la
porte. Installer l'étrier d'arrêt ressort (A) sur la poutre, 10 cm à droite du verrouillage électrique.
En présence d'un seul vantail mobile, il faut placer le verrouillage électrique dans la position de porte fermée, comme
indiqué dans le tableau ci-dessous.
C
3) Enlever le couvercle latéral droite B et détacher et enlever le
couvercle de la poignée de déblocage C.
4) Installer le support de câble passe câble D sur le rail de la poutre.
D
12.3_ Installation du câble de déblocage
G
1) Placer les vantaux en position de fermeture et contrôler que les deux étriers de blocage B touchent les tampons en
caoutchouc du verrouillage électrique A
N.B.: si un o tous les étriers ne touchent pas les tampons d'arrêt malgré la fermeture des vantaux, il faut régler la
positions des chariot par conséquent.
2) S'assurer que la distance D entre la borne et l'étrier passe-câble soit au moins de 50 mm.
3) Relâcher la borne E afin de la faire glisser sur le câble de déblocage, Si nécessaire, déplacer la partie mobile A du verrouillage
électrique en position de fermeture (tableau
4) Tirer le câble F jusqu'à conduire le verrouillage électrique en position vantaux débloqués et le bloquer par la borne E (voir tableau
A
B
(tab. 24).
24-2).
F
E
C
D
D
5) Installer le couvercle latéral droit B et le fixer
par des vis.
6) Passer le câble de déblocage par le trou E, le
tendeur de câble F et l'étrier D.
13
A
B
G
F
E
