Ajustement
4. Ajustement de la valeur X de la tête CA
1 Provisoirement fixer les vis 1 du bras de tête CA en
suivant le paragraphe 8-17 "Remplacement 3".
2 Reproduire la cassette d'alignement VROCPSV et
court-circuiter les TP801 et TP802. L'alignement
automatique s'annule et le mode d'ajustement de la
valeur X est activé.
3 Déplacer la tête CA au moyen d'un tournevis de
réglage valeur X en suivant Fig. 8-34 et ajuster la
tête CA pour maximaliser la forme d'ondes du signal
ATR. (Remarque: obtenir la forme d'ondes du signal
ATR maximal à une position plus proche du celle
obtenue dans le paragraphe 8-19, 3-2.)
4 Ajuster le point de commutation de lecture (se re-
porter à l'ajustement électrique).
5 Reproduire la cassette enregistrée d'auto-image et
vérifier que la forme d'ondes et le son du signal ATR
est aplatis.

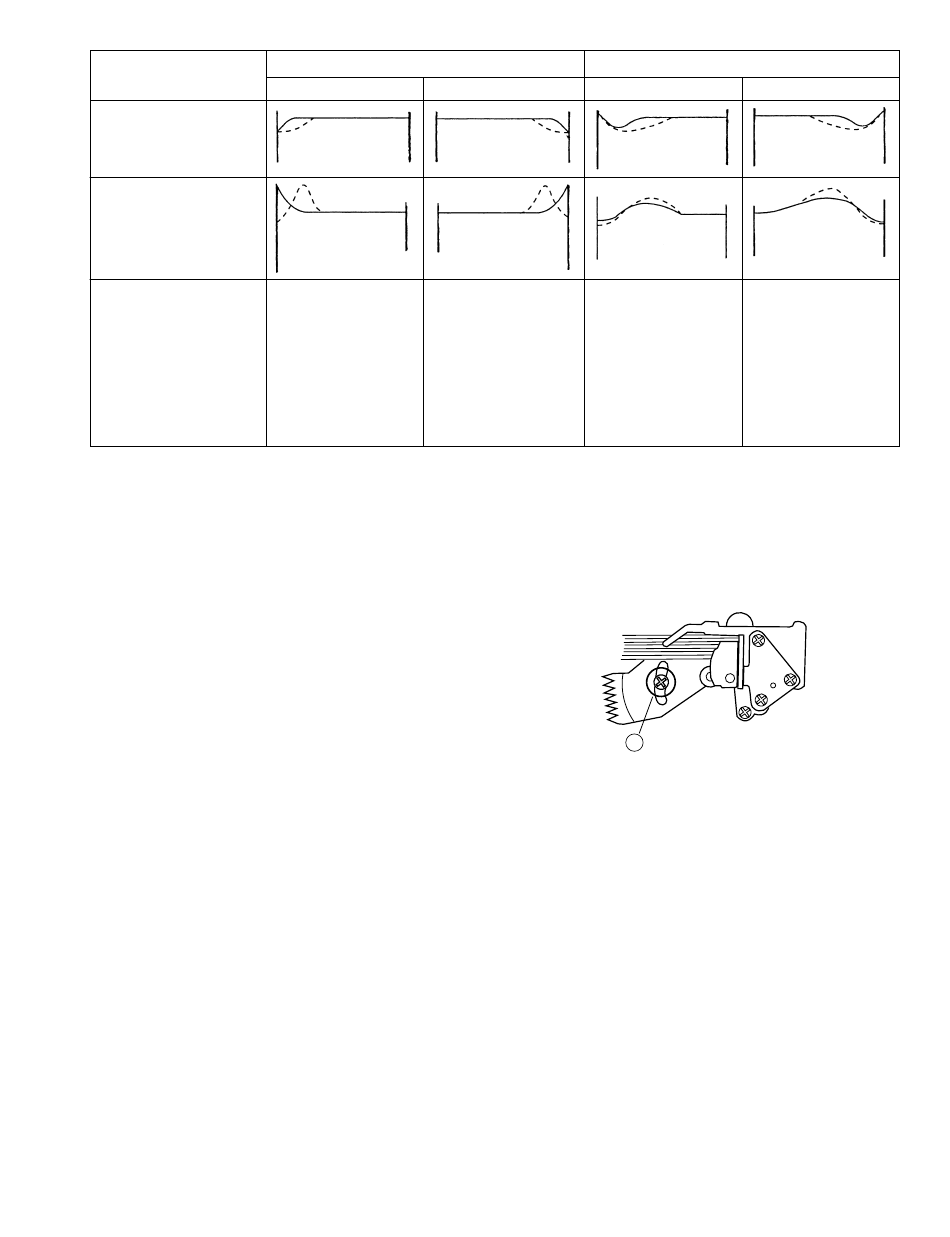

Lorsque la bande est au-dessus du fil hélicoïdal
Côté débiteur
Le rouleau-guide (côté
Le rouleau-guide (côté
débiteur) tourne dans le
récepteur) tourne en sens
sens des aiguilles d'une
anti-montre (en baissant)
montre (en baissant) pour
pour aplatir le signal ATR.
aplatir le signal ATR.
Lorsque la bande est au-dessous du fil hélicoïdal
Côté récepteur
Côté débiteur
Le rouleau-guide (côté
débiteur) tourne en sens
contraire des aiguilles
d'une montre (en montant)
pour hausser la bande au-
dessus du fil hélicoïdal. Le
rouleau-guide se met
ensuite à tourner dans le
sens "montre" pour aplatir
le signal ATR.
Fig. 8-31
Remarque:
Pour régler la valeur X de la tête CA, penser à effectuer un
réglage approximatif (voir 8-19, 3-2).
33
Côté récepteur
Le rouleau-guide (côté
récepteur) tourne en sens
contraire des aiguilles
d'une montre (en montant)
pour hausser la bande au-
dessus du fil hélicoïdal. Le
rouleau-guide se met
ensuite à tourner dans le
sens "montre" pour aplatir
le signal ATR.
