8-12.VERIFICATION ET REGLAGE DE LA
CONTRE-TENSION EN REBOBINAGE DE
RECHERCHE VIDEO
• Retirer l'ensemble de commande du carter cassette.
• Après avoir court-circuité les TP802 et TP803 se
trouvant sur la partie gauche à la PMI de
fonctionnement VCR, brancher l'appareil.
• Vérification
1. Appuyer sur la touche de lecture et la touche de
rebobinage pour passer en mode de rebobinage de
recherche vidéo.
2. Placer le couplemètre sur le disque de bobine récepteur
et tourner le disque en sens contraire des aiguilles d'une
montre très lentement (un tour par 2 ou 3 secondes) et
vérifier le couple indiqué se situe entre 3,7 ± 1,5mN·m
(38 ± 15gf·cm).
Couplemètre
CCW

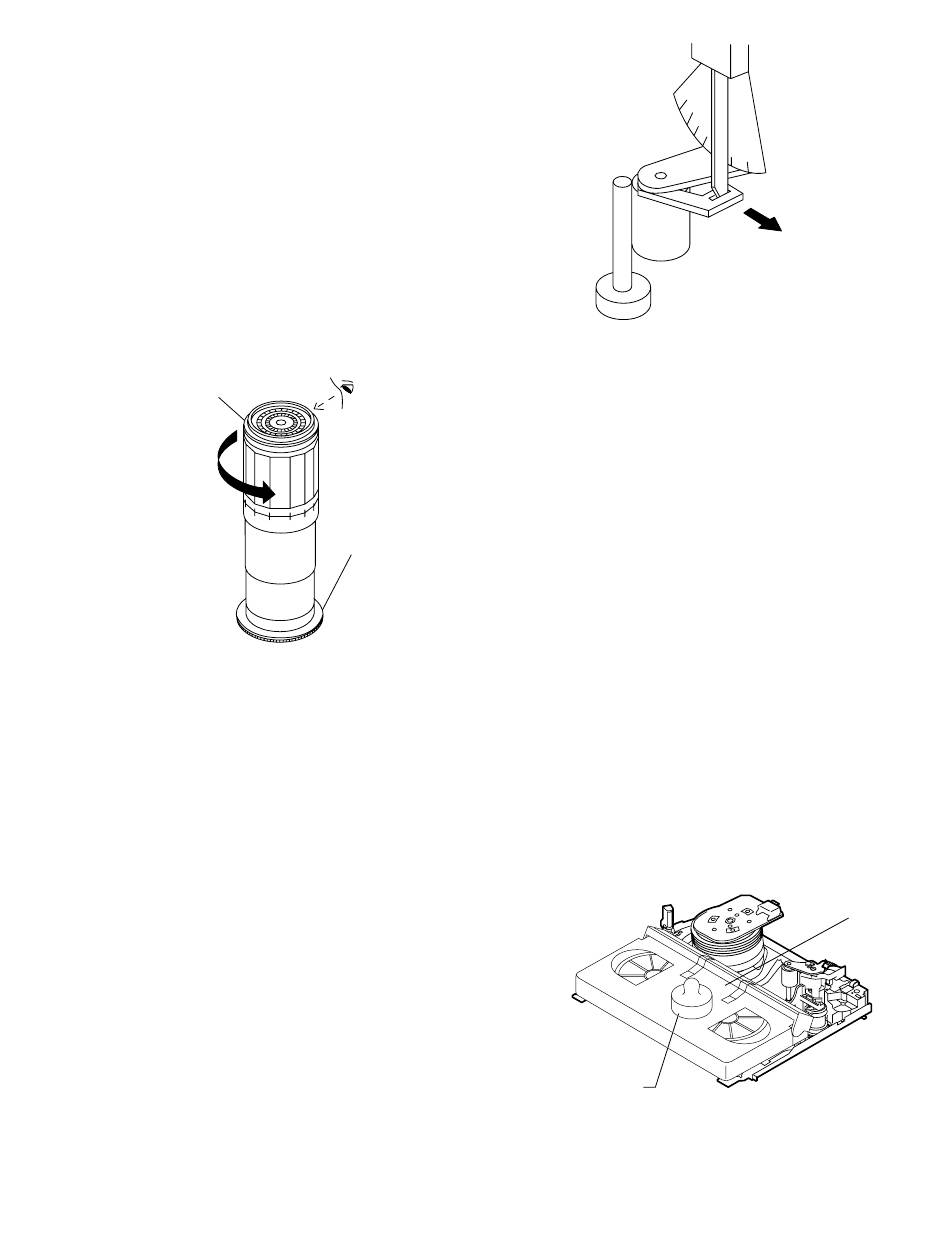

Fig. 8-11
Remarques:
Bien placer le couplemètre sur le disque de bobine
réceptrice. Si ce n'est pas le cas, une mesure précise
n'est pas assurée.
8-14.VERIFICATION DE LA PRESSION DU
GALET PRESSEUR
* La vérification peut se faire avec ou sans la
commande de compartiment de cassette.
• Retirer l'ensemble de commande du carter cassette.
• Après avoir court-circuité les TP802 et TP803 se
trouvant sur la partie gauche à la PMI de
fonctionnement VCR, brancher l'appareil.
• Vérification
Appuyer sur la touche de lecture pour passer en mode de
lecture.
1. Retirer le galet presseur de l'arbre de cabestan.
Ne pas les séparer excessivement. Le levier presseur et
le levier à double action risquent de se débrayer.
2. Engager l'adaptateur de mesure avec l'arbre de galet
presseur et le tirer dans le sens indiqué par la flèche.
3. Tourner lentement le galet presseur et mesurer la force
de traction lorsque le galet est entre en contact avec
l'arbre.
4. Vérifier que la valeur obtenue se situe entre 8,8 N et 11,8
N (900 et 1200 gf).
8-14.VERIFICATION ET REGLAGE DE LA
* La vérification peut se faire avec ou sans la
Disque de bobine
• Retirer l'ensemble de commande du carter cassette.
réceptrice
• Après avoir court-circuité les TP802 et TP803 se
• Réglage (sans le commande du carter cassette)
1. Eteindre l'appareil.
2. Ouvrir et fixer la cassette (E-180) avec un morceau de
3. Mettre la cassette en état de chargement.
4. Mettre un poids (500g) sur la cassette.
5. Allumer l'appareil.
6. Effectuer le réglage au moyen du début de la cassette E-
• Réglage (avec le commande du carter cassette)
1. Mettre la cassette (E-180).
2. Effectuer le réglage au moyen du début de la cassette E-
27
Galet presseur
A r b r e d e
cabestan
Adaptateur de mesure
Fig. 8-12
POSITION DU POTEAU TENDEUR
commande de compartiment de cassette.
trouvant sur la partie gauche à la PMI de
fonctionnement VCR, brancher l'appareil.
bande adhésive.
180.
180.
500g
Poids contre
soulèvement (500g)
Fig. 8-13
DV-NC65F
DV-NC70F
Appareil de mesure
de tension
8,8~11,8N
(900 - 1200gf)
(E-180)
