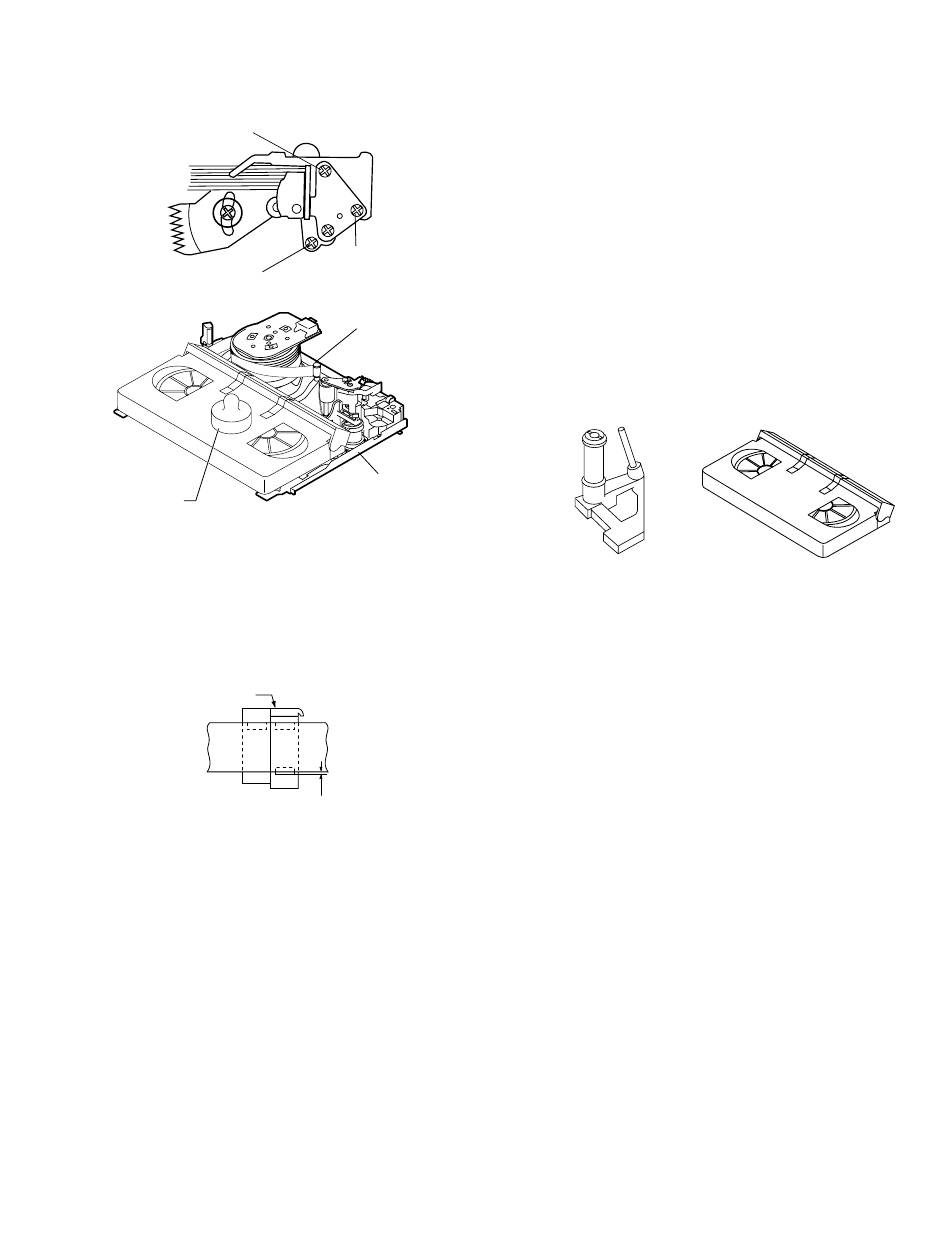

8-18.AJUSTEMENT APPROXIMATIF DE LA
HAUTEUR DE LA TETE CA
• Réglage
Vis de azimut
Vis de hauteur
500g
Poids contre
soulèvement(500g)
Fig. 8-25
1. Mettre la cassette en place.
2. Appuyer sur la touche PLAY pour passer en mode de
lecture.
3. Ajuster approximativement la hauteur de la tête CA en
agissant sur la touche de hauteur pour déplacer la
bande vers la position ci-dessous.
Tête CA
Bande
Fig. 8-26
• Ajustement
Ajuster visuellement la vis de hauteur. La tête de contrôle
devra être visible (0,3 mm en bas de la bande).
8-19. AJUSTEMENT DU DEFILEMENT DE LA
1. Ajustement approximatif
Vis d'inclinaison
Cassette
Châssis Méchanisme
0,3mm
31
CASSETTE
1 Vérifier et régler la position du poteau de tension
(voir 8-14).
2 Vérifier et régler la contre-tension de rebobinage de
recherche vidéo (voir 8-12).
3 Raccorder l'oscilloscope au point d'essai pour la
sortie de signal PB ATR (TP201). Régler
synchronisme du oscilloscope sur EXT. Le signal PB
ATR est déclenché par l'impulsion de commutation
de tête (TP202).
4 Déclencher la cassette d'alignement (VROCPSV)
pour la lecture. (Mettre un poids de 500g sur la
cassette pour ne pas soulever la cassette.)
5 Appuyer sur la touche d'alignement (+), (-) et modi-
fier la forme d'ondes du signal ATR du mini au maxi
et inversement. Vérifier alors que la forme d'ondes
Rouleau-guide
Poids de 500g
Fig. 8-27
ATR change presque parallèlement.
6 Si ce n'est pas le cas, ajuster la hauteur du rouleau-
guide (débiteur et récepteur) pour que la forme
d'ondes d'enveloppe change presque parallèlement.
(Pour l'ajustement du signal ATR, voir Fig. 8-31.)
7 Tourner la vis d'inclinaison pour déplacer la cassette
vers la bride de guide de fixation.
Reproduire la cassette et vérifier l'absence de pli sur
la bride de guide de fixation.
(1) S'il n'y a pas de pli
Tourner la vis d'inclinaison dans le sens des
aiguilles d'une montre pour faire apparaître des
plis une fois sur la bride et retourner la vis pour les
faire disparaître.
(2) S'il y a des plis
Tourner la vis d'inclinaison en sens contraire pour
faire disparaître les plis.
(Référence) Si on tourne la vis d'inclinaison dans
le sens des aiguilles d'une montre, des plis
réapparaissent sur la bride inférieure.
DV-NC65F
DV-NC70F
Cassette
