Installation
Einbauort
Bauen Sie den RBSS in der Nähe der Bandwaage ein, um die Verkabelung zu erleichtern.
Das Rad muss auf dem Untergurt aufliegen, entweder kurz vor oder kurz nach einer
Untergurtrolle.

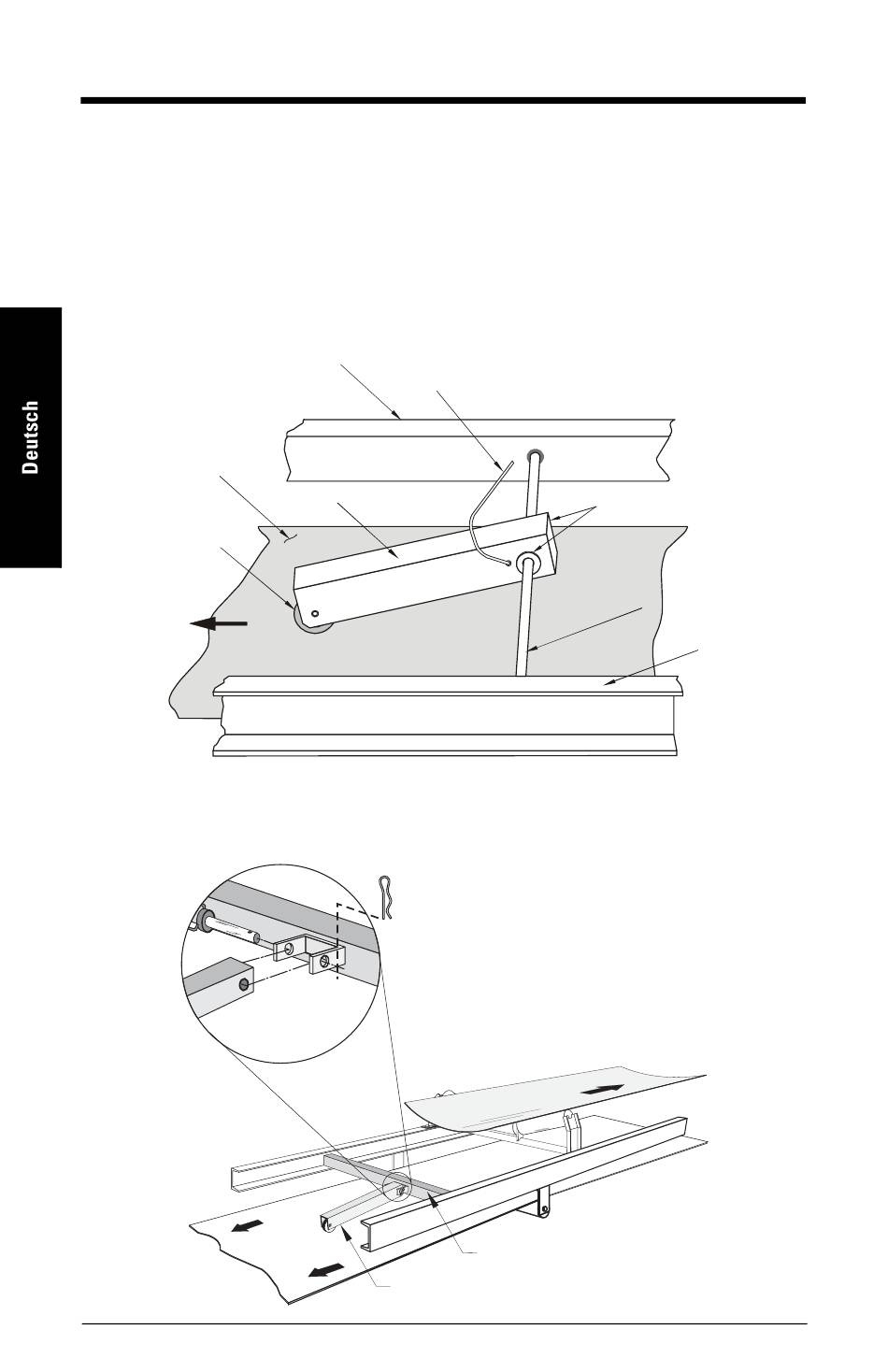

RBSS ohne Montagehalterung
Für eine Standard-Montage des RBSS an den Holmen des Gurtförderers ist ein
kundenseitiger 1" Querträger erforderlich, der auf die Holme zugeschnitten und daran
befestigt ist.
Förderband
Rad
Rücklaufband
RBSS mit Montagehalterung
Der RBSS Geschwindigkeitssensor wird über eine Drehachse und eine Halterung an
einem kundenseitigen Querträger befestigt.
Seite DE-4 RBSS Geschwindigkeitssensor – BETRIEBSANLEITUNG
Holm
Kabel
RBSS
Klammer
RBSS
24 mm (1") Scheiben, x 2
(kundenseitig)
Querträger (kundenseitig)
Querträger mit 24 mm
(1") Durchmesser
(kundenseitig)
Holm
