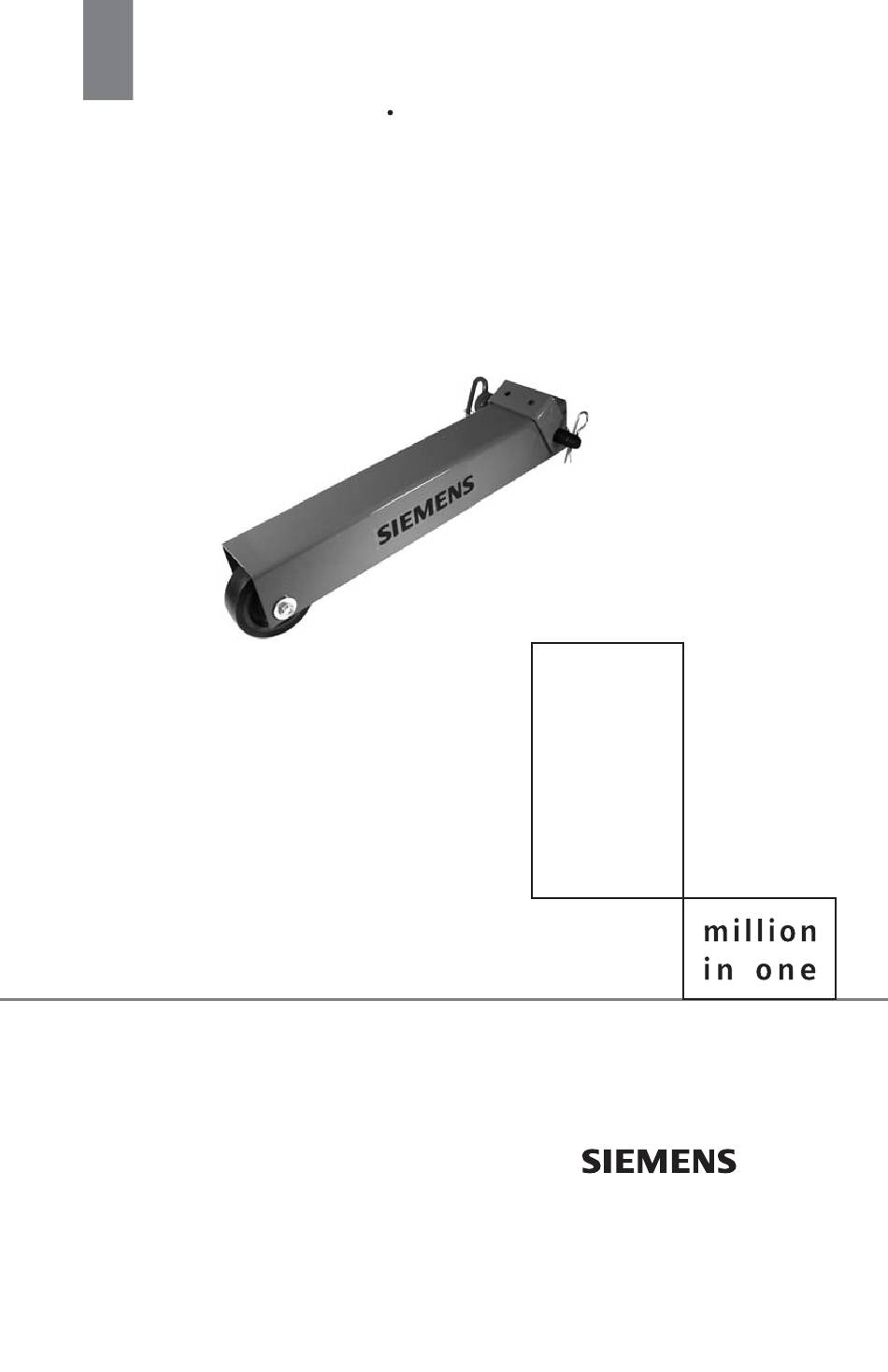

Siemens milltronics RBSS Manuel D'utilisation
Table des Matières
Les langues disponibles
Les langues disponibles
Table des Matières
Manuels Connexes pour Siemens milltronics RBSS
Sommaire des Matières pour Siemens milltronics RBSS
- Page 27 Ce manuel d’utilisation décrit l’installation, le fonctionnement et la maintenance du capteur de vitesse RBSS. Il est possible de télécharger les manuels d'utilisation relatifs aux bascules intégratrices sur notre site internet www.siemens.com/processautomation. Aller à la page : https://pia.khe.siemens.com/index.asp?Nr=9881. N’hésitez pas à nous faire part de vos commentaires et suggestions sur le contenu, la présentation et l’utilisation de ce manuel.
-
Page 28: Caractéristiques Techniques Du Rbss
Caractéristiques techniques du RBSS Alimentation électrique • RBSS CE : 4,5 ... 28 VCC, max. 16 mA • RBSS SI : 5 ... 25 VCC de l’interrupteur-sectionneur SI Température • RBSS CE : -40 ... +110 °C (-40 ... +230 °F) •... -
Page 29: Support De Montage
Dimensions RBSS ø 25 mm (1") des deux côtés trou passant pour presse étoupe 22 mm (0.88") ø 127 mm (5") 100 mm (3.94") 50 mm 38 mm (1.97") (1.5") 610 mm (24") 648 mm (25.5") câble blindé, 3 m (10 ft) roue de capteur... -
Page 30: Emplacement
Installation Emplacement Pour simplifier le câblage, installer le capteur RBSS à proximité de la bascule intégratrice. La roue doit reposer sur la bande retour, légèrement avant ou après un rouleau retour. RBSS sans équerre de montage Selon le montage standard, le RBSS se fixe sur les longerons du transporteur grâce à un tube de liaison 1"... - Page 31 Installation RBSS sans équerre de montage Mesurer la distance entre les longerons du transporteur et couper le tube de liaison 24 mm (1") à la longueur mesurée. Orienter le capteur de vitesse tel qu'illustré, “RBSS sans équerre de montage” page 4. Faire passer le tube de liaison à...
-
Page 32: Raccordement
Interconnexions N.B. : Effectuer le câblage en respectant les consignes et normes en vigueur. Utiliser des conduits, des boîtiers et des raccords appropriés. Veiller à laisser du mou au niveau du câble pour permettre le mouvement du bras du capteur de vitesse RBSS lorsque la roue repose sur la bande du transporteur. Toute limitation du mouvement du bras peut entraîner des glissements, ou le contact excessif de la roue avec la bande du transporteur. -
Page 33: Réparation De L'appareil Et Limite De Responsabilité
Respecter les consignes de sécurité. Important : • Toute modification ou réparation de l'instrument sera effectuée sous la responsabilité de l'utilisateur. • Tous les composants doivent être fournis par Siemens Milltronics Process Instruments Inc. • Réparer uniquement les composants défectueux. •... -
Page 34: Réparation De La Roue Et Du Palier
Réparation de la roue et du palier Cas de figure 1 - pour gaines de tube avec trous passants pour vis et bagues de raccordement de 22 mm (7/8"). Pièces requises : • 1 – ensemble roue, palier étanche et roue d'entraînement de 60 dents •...
