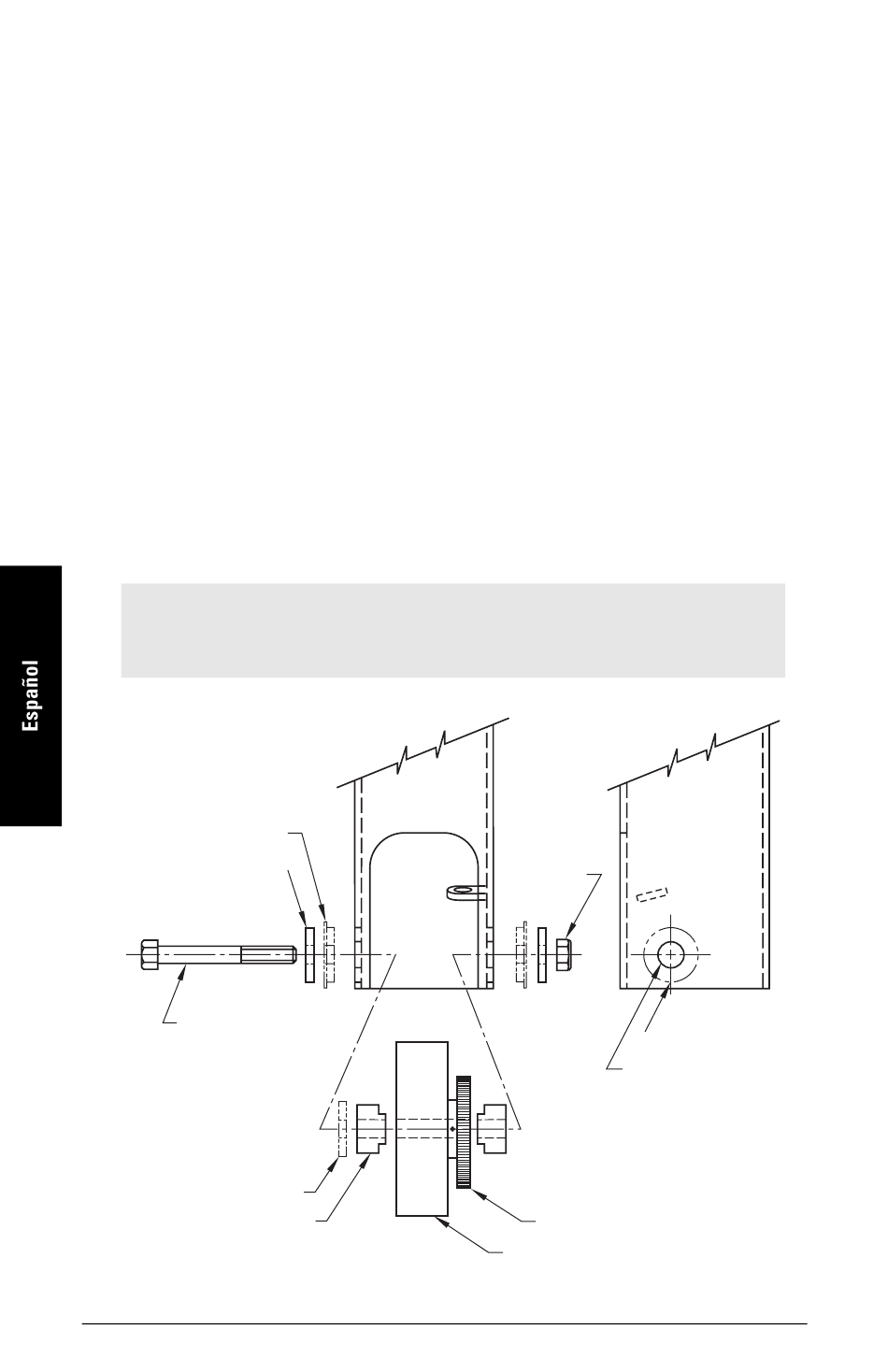

Reparación de la rueda y del cojinete
Caso 1 - carcasas tubulares con agujeros pasantes para tornillos y manguitos de
22 mm (7/8")
Piezas necesarias:
• 1 – conjunto rueda, con cojinete hermético y piñón de 60 dientes
• 2 – manguitos
• 1 – arandela M12 (opcional - ver * a continuación.)
• 2 – arandelas cortadas
• 1 – tornillo de cabeza hexagonal M12x1.75, longitud 120 mm
• 1 – tuerca hexagonal M12x1.75
Caso 2 - carcasas tubulares con agujeros pasantes para tornillos de 13 mm (½")
Piezas necesarias:
• 1 – conjunto rueda, con cojinete hermético y piñón de 60 dientes
• 2 – manguitos
• 3 – arandelas M12 (1 arandelas (tot. 3) es opcional. Ver * a continuación.)
• 1 – tornillo de cabeza hexagonal M12x1.75, longitud 120 mm
• 1 – tuerca M12x1.75
Importante:
adecuadas para los Casos 1 y 2. Se proporcionan arandelas M12 y arandelas
cortadas complementarias.
arandela cortada (2)
arandela plana M12 (2)
tornillo de cabeza
hexagonal
* arandela M12 opcional:
- necesaria para carcasas
tubulares med. imperiales,
4" x 4" x 3/16"
- no requerida para carcasas
tubulares med. métricas, 100 mm
x 100 mm x 5 mm
manguito (2)
1)
Caso 1
2)
Caso 2
3)
Par de apriete recomendado 34 Nm (25 ft.lbs)
Página ES-8 Sensor RBSS – MANUAL DE INSTRUCCIONES
El conjunto de piezas de recambio 7MH7723-1FX contiene piezas
Vue de face
1)
2)
*
Vue latérale
tuerca
hexagonal
3)
M12x1.75
orificio 22 mm (7/8")
orificio 13 mm (½")
rueda 60 dientes
conjunto rueda
1)
2)
