MONTAGE DER VERKLEIDUNGEN CHERIE
Phase C
Phase C

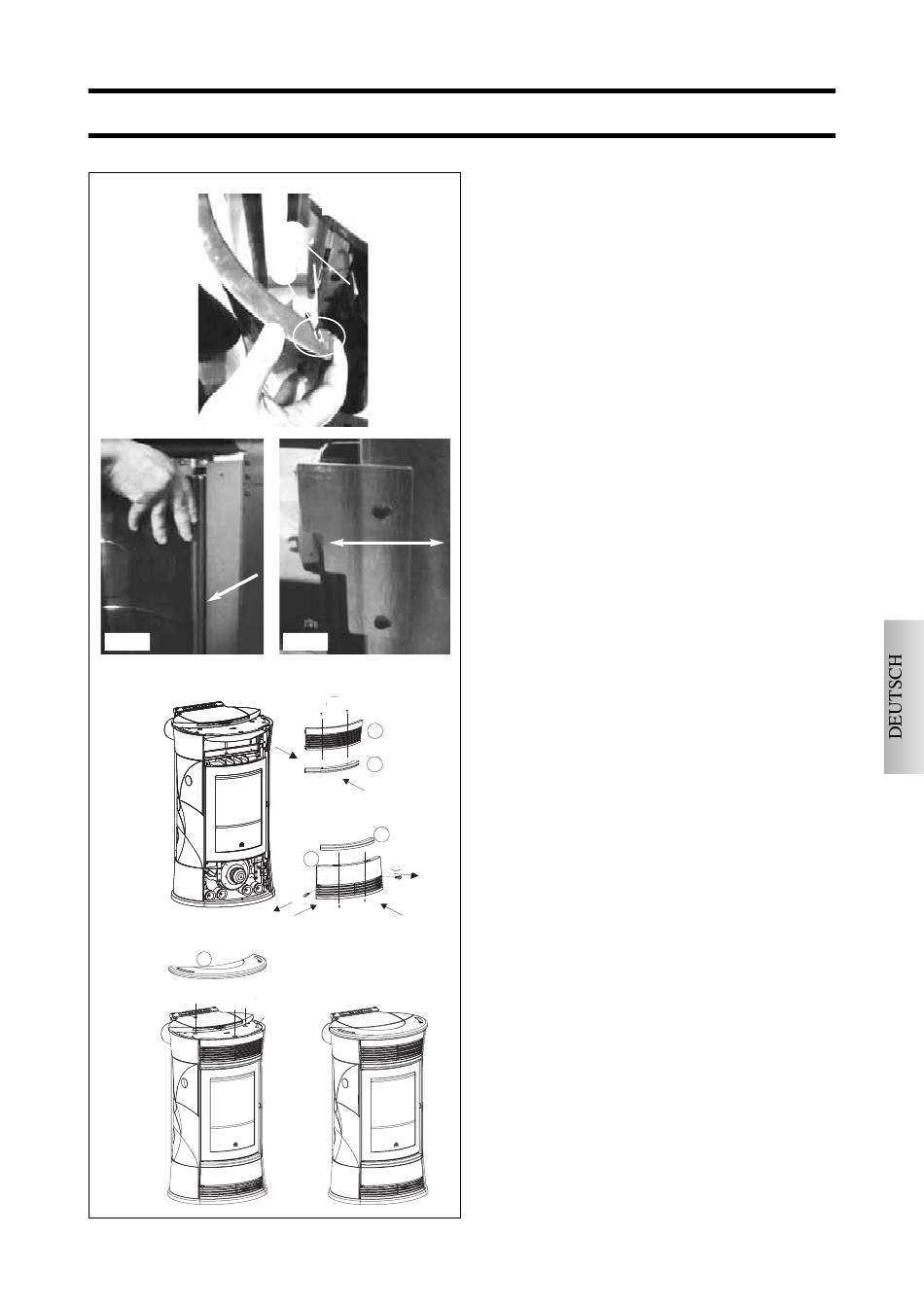

Montage des linken Keramikteils:
Abb. 5
13) Die Brennraumtür geschlossen halten
44 14) Die im vorderen Teil der Keramik vorhandenen
Nuten (47) mit den Befestigungsbügeln (44) auf dem
Ofenaufbau ausrichten (Abb. 5)
47
15) Die Keramik in die Bügel einführen
16) Den rückwärtigen Teil der Keramik an die verzinkte
Flanke des Ofens und an das rückwärtige Keramik-
Befestigungsprofil anlehnen (Abb. 6)
17) Falls erforderlich, die Einstellung der
Befestigungsbügel gemäß Punkt 9 vornehmen (Abb. 7)
18) Die obere seitliche Blende aus Gusseisen (49) wie-
der einsetzen
19) Das hintere rechte Keramik-Befestigungs-Profil (82)
wieder anbringen
NB: Es sind Silikongummis beigefügt, die für einen
etwaigen Ausgleich zwischen den Keramikeilen und den
Teilen aus Gusseisen zu verwenden sind; in diesem Fall
sind 3 Stk. Gummis in gleichem Abstand auf der
Sockelblende aus Gusseisen anzubringen
Phase D
Montage der Keramikblenden:
20) Die Bohrungen der obere Keramikblende (53) mit
den entsprechenden Bohrungen des Frontgitters (69)
übereinstimmen lassen.
21) Um die obere Keramikblende (53) am obere
Abb. 6 Abb. 7
Frontgitter (69) zu befestigen, die gerändelte
Phase D
Unterlegscheibe auf das Gewinde des Stift aufsetzen und
von Hand anziehen (ohne Werkzeug).
22) Das Gusseisengitter mit der Keramikblende auf den
71
Ofen aufsetzen, indem ausreichender Druck ausgeübt wird,
69
um es in die entsprechenden Haltefedern einrasten zu lassen
B
23) Mit dem Inbusschlüssel die Befestigungsschrauben
53
des Sockelgitters aus Gusseisen (52) ausschrauben und
47
G
dieses abnehmen
24) Die Bohrungen der unteren Keramikblende (53) mit
den entsprechenden Bohrungen des Frontgitters (69)
53
übereinstimmen lassen.
25) Um die unteren Keramikblende (53) am unteren
52
58
H
Frontgitter (69) zu befestigen, die gerändelte
58
Unterlegscheibe auf das Gewinde des Stift aufsetzen und
H
I
von Hand anziehen (ohne Werkzeug).
71
I
26) Das Gitter zusammen mit der Keramik auf den Ofen
Phase E Phase F
einsetzen und die zuvor entfernten Schrauben des Gitters
79 befestigen
5
141 141
Phase E
74
74
141
78 Montage der Keramikauflage:
27) Die Keramikauflage (79) auf die Gusseisenplatte des
Ofens legen
28) Sollte die Keramikauflage nicht eben aufliegen,
diese wieder abnehmen
29) Falls erforderlich, die ebene Auflage der Keramikauflage
erreichen, indem zwischen dem Gummi und der Gusseisenplatte
eine mitgelieferte Unterlegscheibe eingesetzt wird
30) Die Keramiklauflage wieder platzieren
Phase F
Der Ofen ist für die Aufstellung bereit.
