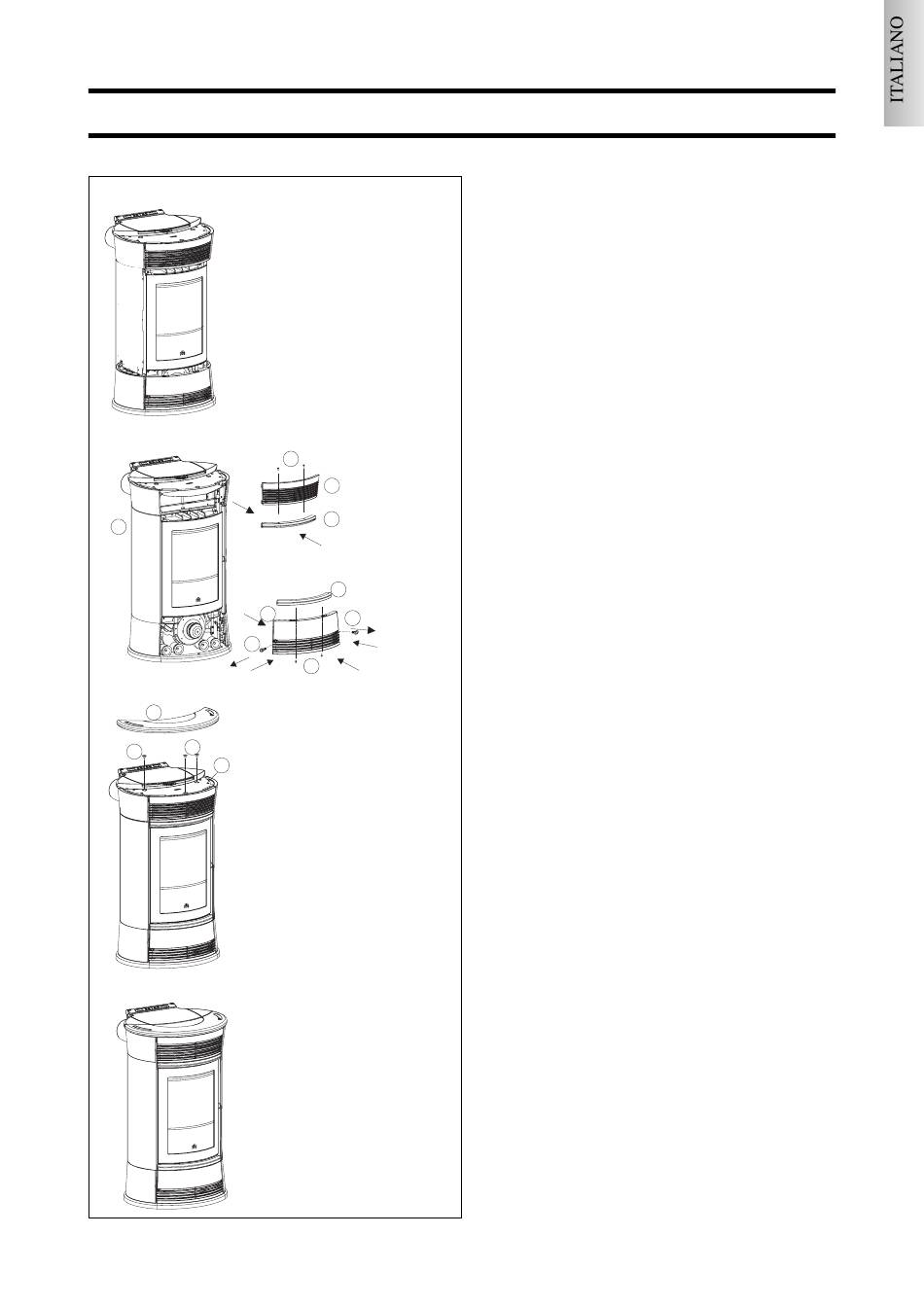

MONTAGGIO RIVESTIMENTO FUNNY
Fase A
Fase B
D
47
G
52
58
F
I
Fase C
79
74
74
78
Fase D
71
69
53
E
53
58
F
I
H
71
11
Fase A
Questa fase presenta la stufa , nello stato in cui si trova
dopo essere sballata e posizionata nel locale
Fase B
Togliere il frontalino superiore "D" (69) che è ad inca-
stro , quindi assemblare con le viti (71) in dotazione, il
frontalino in ceramica "E" (53) al frontalino superiore
(69), quindi riposizionarlo.
Svitare le due viti (58) e sfilare il profilo inferiore "F"
(52).
Assemblare con viti (71) in dotazione il frontalino in
ceramica (53) al frontalino inferiore "H" (52) riposizio-
narlo in sede e quindi avvitarlo.
Fase C
Posizionare nel top in ghisa (78) i tre gommini (74) nella
loro sede, quindi sovrapporre il top in ceramica (79)
Fase D
La stufa è pronta per essere posizionata.
