N O R S K

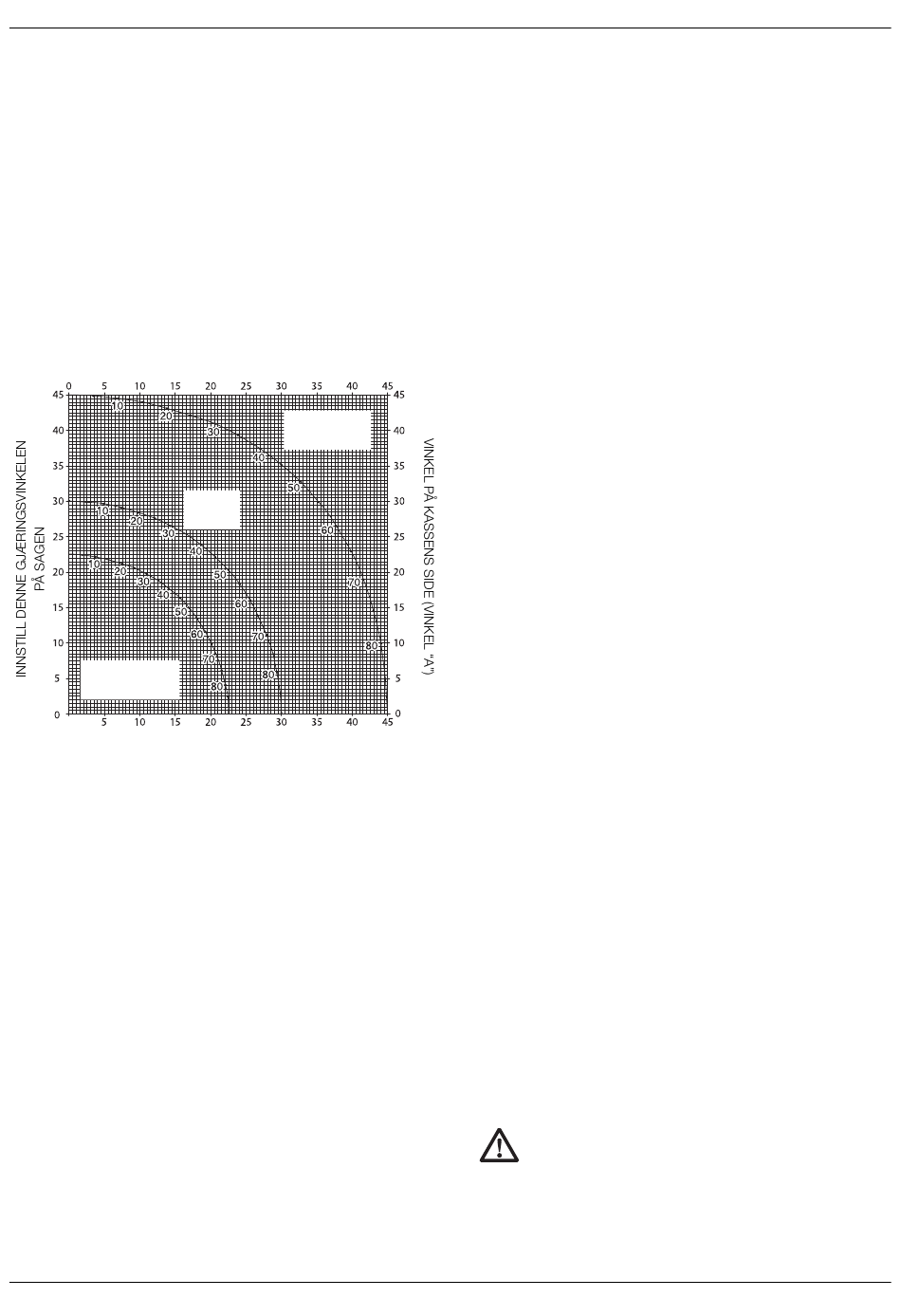

• Diagrammet nedenfor hjelper deg med å velge riktige innstillinger for
skråsnitt og gjæringsvinkel for en del vanlige hjørnesammenføyninger.
Når du skal bruke diagrammet, velger du den aktuelle vinkelen «A»
(fi g. R2) for den gjenstanden du skal lage, og fi nner vinkelen i riktig bue
i diagrammet. Derfra følger du diagrammet rett nedover for å fi nne riktig
skråsnittvinkel, og rett bortover for å fi nne riktig gjæringsvinkel.
• Still inn sagen med de riktige vinklene, og gjør noen prøvesnitt.
• Forsøk å sette sammen de utskårne delene.
• Eksempel: Du skal lage en fi rkantet eske med utvendig vinkel på 25°
(vinkel «A»), (fi g. R2). Du ser da på buen øverst til høyre. Finn 25° på
bueskalaen. Følg den horisontale linjen til den ene eller andre siden
for å fi nne riktig innstilling av gjæringsvinkelen på sagen (23°). Følg
den vertikale linjen oppover eller nedover på samme måte for å fi nne
riktig innstilling av skråsnittvinkelen (40°). Gjør alltid noen prøvesnitt på
trestykker som ikke skal brukes til noe annet, for å kontrollere at sagen
er riktig innstilt.
8-SIDET
KASSE
INNSTILL DENNE AVFASINGSVINKELEN PÅ SAGEN
Skjære fotlister
Skjæring av fotlister utføres ved en avfasingsvinkel på 45°.
• Prøv alltid innstillingen av sagen uten at strømmen er på, før du gjør
noen snitt.
• All skjæring utføres med baksiden av listen fl att på sagen.
Innvendig hjørne
- Venstre side
• Legg listen med øvre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.
- Høyre side
• Legg listen med nedre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.
Utvendig hjørne
- Venstre side
• Legg listen med nedre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.
- Høyre side
• Legg listen med øvre kant inn mot føringsstykket.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.
80
KVADRATISK
KASSE
6-SIDET
KASSE
Skjæring av kronlister
Skjæring av kronlister utføres ved kombinert saging (gjæring/avfasing).
Sagen har en svært høy nøyaktighet fordi den har forhåndsinnstilte
vinkelposisjoner ved 31,62° gjæring og 33,85° avfasing. Disse innstillingene
er til standard kronlister med 52° vinkler øverst og 38° vinkler nederst.
• Foreta prøveskjæringer med avkapp før du foretar endelig skjæring.
• All skjæring foretas med avfasing mot venstre og baksiden av listen
mot bunnen.
Innvendig hjørne
- Venstre side
• Legg øvre del av listen mot føringsstykket.
• Gjæring mot høyre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.
- Høyre side
• Legg nedre del av listen mot føringsstykket.
• Gjæring mot venstre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.
Utvendig hjørne
- Venstre side
• Legg nedre del av listen mot føringsstykket.
• Gjæring mot venstre.
• Bruk den delen av arbeidsstykket som er til venstre for snittet.
- Høyre side
• Legg øvre del av listen mot føringsstykket.
• Gjæring mot høyre.
• Bruk den delen av arbeidsstykket som er til høyre for snittet.
Notfresing (fi g. S)
Sagen er utstyrt med sporstopp (17) og tommeskrue (59) for sporskjæring.
• Vend sporstoppet (17) mot fronten av sagen.
• Juster tommeskruen (59) for å justere dybden på sporet. Du må kanskje
først frigjøre låsemutteren (60).
• Sett et stykke omtrent 5 cm mellom føringsstykket og arbeidsstykket
for å oppnå et rett spor.
Spesialinnstilling for brede skråsnitt (fi g. T1 & T2)
Sagen din kan kutte svært brede (opp til 406 mm) arbeidsstykker ved hjelp
av spesialinnstilling. For å stille inn sagen for disse arbeidsstykkene må du
gjøre følgende:
• Fjern både venstre og høyre føringsstykke fra sagen og sett dem
til side. De fjernes ved å skru skruene på føringsstykket fl ere
omdreininger og skyve hvert føringsstykke ut til siden. Juster og sperr
gjærekontrollen slik at den står i 0 grader.
• Lag en plattform med en 38 mm tykk sponplate eller lignende fl att,
sterkt 38 mm tykt trestykke med dimensjonene: 368 x 660 mm.
Plattformen må være fl at, ellers kan materialet bevege seg under
kuttingen og forårsake skader.
• Monter plattformen på 368 x 660 mm på sagen med fi re 76,2 mm
lange treskruer (61) gjennom hullene i bunnplaten. Det må brukes fi re
skruer for å sikre materialet forsvarlig. Når det brukes spesialinnstilling,
blir plattformen kuttet i to stykker. Påse at skruene er forsvarlig
strammet, ellers kan materialet løsne og forårsake skader. Påse at
plattformen ligger fast og fl att på bordet mot føringsstykket, og er
midtstilt fra venstre til høyre.
ADVARSEL: Påse at sagen er montert forsvarlig på en stabil,
plan flate. Hvis dette ikke gjøres kan sagen bli ustabil og falle,
og forårsake personskader.
• Legg arbeidsstykket som skal kuttes på plattformen som er montert på
bordet. Påse at arbeidsstykket ligger fast mot bakre anlegg (62).
