19.5 Sortie analogique pour température (option)
Par cette option, l'appareil est équipé avec une sortie analogue de 4-20 mA pour la température. La sortie
peut être utilisée pour transmettre des informations à des systèmes ou des appareils de registration
externes.
La connexion s'établit par une douille de raccordement DIN. Une fiche mâle DIN est ajoutée.
Chez les KB / KB-UL 53 / 115 (E4), la douille DIN (3) se situe à l'arrière de l'appareil:
Chez les KB / KB-UL 240 / 400 / 720 (E6), la douille DIN (3) est située dans le tableau d'instruments
latéral à droite.
Sortie analogique 4-20 mA DC
PIN 1:
PIN 2:
Domaine de température : -10 °C à +100 °C

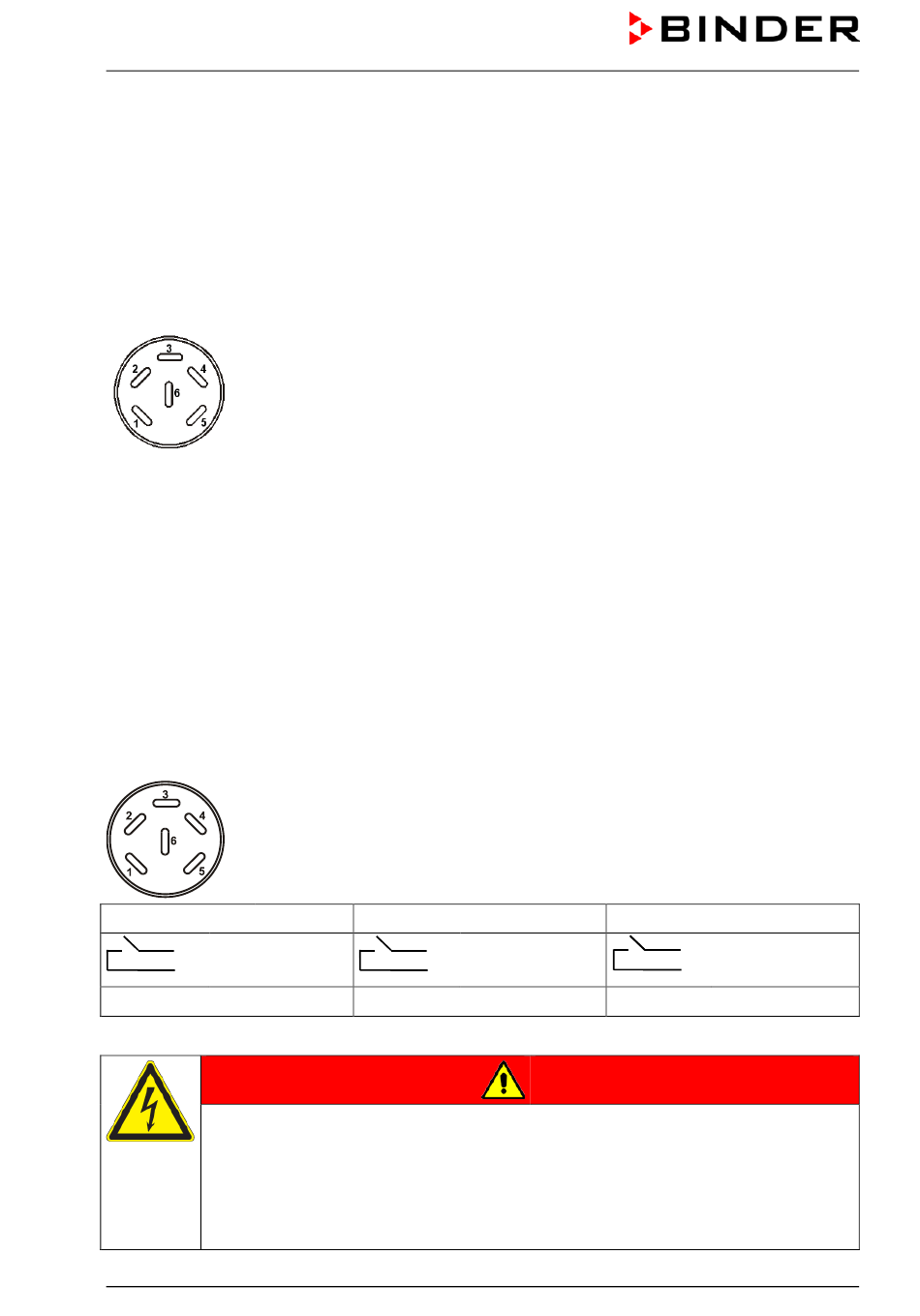

Figure 14: Affectation des pins de la douille DIN (3)
19.6 Sorties de commutation sans potentiel (peut être disponible par BINDER
Individual)
Les sorties sans potentiel 1, 2 et 3 servent à commuter des appareils divers connectés par une douille
DIN située au dos de l'appareil. Elles rendent possibles de connecter et déconnecter les appareils
connectés individuelles par le régulateur. Les sorties se font programmer en mode d'entrée de valeur de
consigne fixe (chap. 7.2) de même que dans l'éditeur de programmes horaires (chap. 9.3.7) ou dans
l'éditeur de programmes du semainier (chap. 10.3.6)
La connexion s'établit par une douille de raccordement DIN. Une fiche mâle DIN est ajoutée.
Chez les KB / KB-UL 53 / 115 (E4), la douille DIN (5) se situe à l'arrière de l'appareil:
Chez les KB / KB-UL 240 / 400 / 720 (E6), la douille DIN (5) est située dans le tableau d'instruments
latéral à droite.
Figure 15: Affectation des pins de la douille DIN (5)
Sortie 1
1
Pin 1: pôle
2 Pin 2: contacteur
Etat de commutation Marche: 1xx Etat de commutation Marche: x1x Etat de commutation Marche: xx1
Capacité de charge maximale des contacts de commutation: 24 V AC/DC 2,5A
Danger de courant électrique.
Danger de vie.
Endommagement des contacts de commutation et de la douille.
∅ NE PAS dépasser la charge de commutation maximale de 24V AC/DC, 2.5A
∅ NE PAS connecter des appareils à une charge de commutation supérieure.
KB / KB-UL (E4 + E6) 02/2019
Température –
Température +
Sortie 2
3
Pin 3: pôle
4 Pin 4: contacteur
Sortie 3
5
6
DANGER
Pin 5: pôle
Pin 6: contacteur
