74 Raccordements

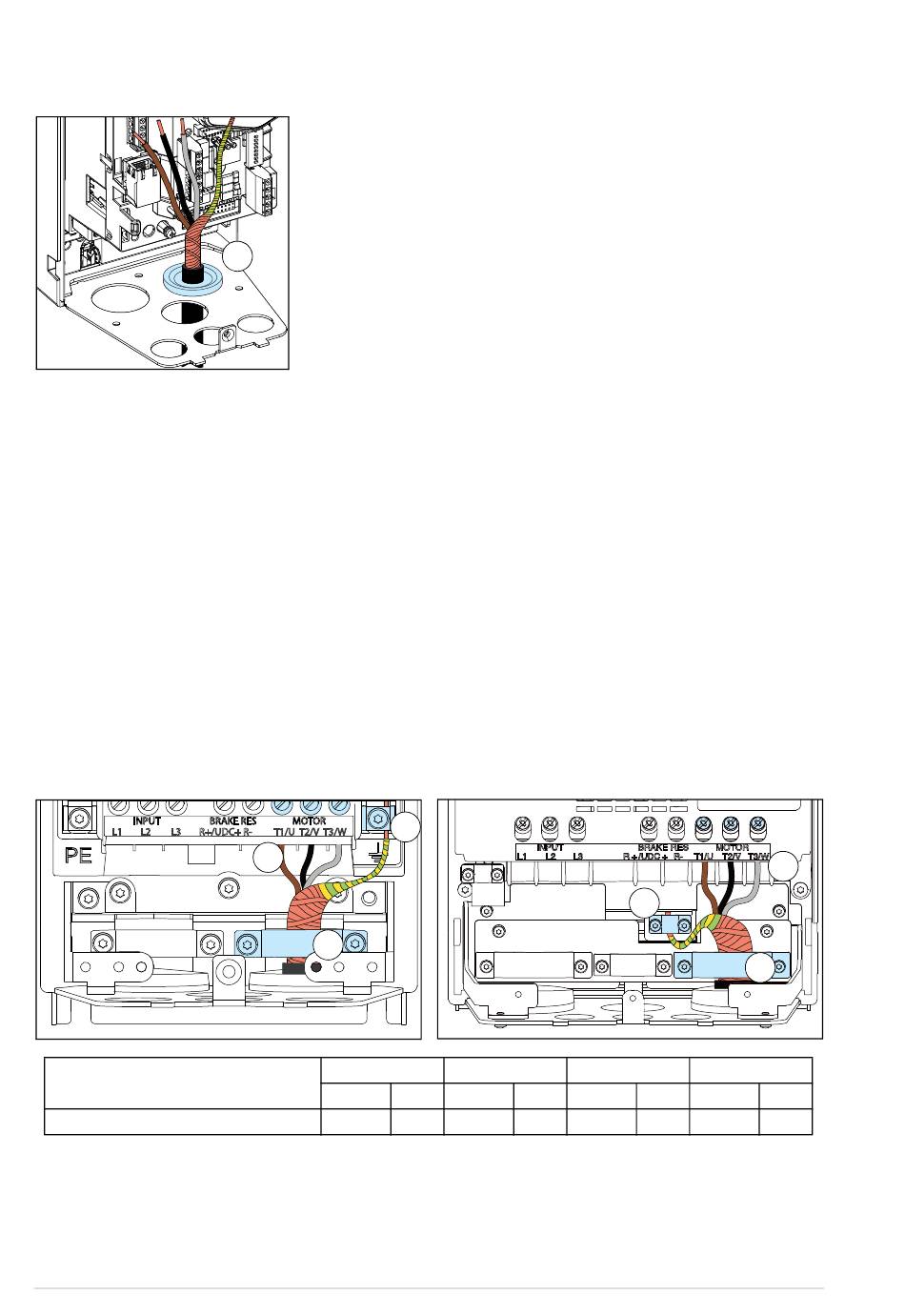

7. Insérez le câble dans le trou de la plaque passe-câbles et fixez-y le passe-câbles.
8. Raccordez le câble moteur :
Si vous avez temporairement retiré la platine de mise à la terre des câbles de
puissance à l'étape 4, raccordez les câbles moteur et réseau sans procéder à la
reprise de masse sur 360°. Réinstallez ensuite la platine de mise à la terre.
N.B. : Toutes les vis n'ont pas la même longueur ; cf. illustration de l'étape
l'emplacement de chacune d'entre elles. Une fois la platine de mise à la terre
réinstallée, effectuez une reprise de masse sur 360° des câbles.
• Effectuez une reprise de masse sur 360° du blindage en serrant le collier de la
platine de mise à la terre du câble de puissance sur la partie dénudée du
câble. (8a)
• Raccordez le blindage torsadé du câble à la borne de terre. (8b)
• Raccordez les conducteurs de phase du câble aux bornes T1/U, T2/V et
T3/W. Serrez les vis au couple indiqué sur la figure ci-dessous. (8c)
R0...R2
Taille
L1, L2, L3, T1/U, T2/V, T3/W, R+, R- 0,5...0,6
7
8b
8c
8a
R0...R1
N·m lbf·ft
R3
R2
N·m lbf·ft
0,4 1,2...1,5 1,1 ; 2,5...4,5 3,3 ;
8b
8a
R3 R4
N·m lbf·ft N·m
4
4 pour
8c
lbf·ft
3
