• Vieux conduit de fumées, d'un diamètre de Ø120 mm minimum avec réalisation d'une porte extérieure pour
le nettoyage de la cheminée.
• Conduit de fumées extérieur réalisé exclusivement avec des tuyaux en inox isolés, c'est-à-dire avec une
double paroi d'un diamètre minimum de Ø120 mm: l'ensemble doit bien être fixé au mur. Avec cheminée
anti-vent (voir Fig. 5 à page 44).
• Système de canalisation avec raccords en T permettant un nettoyage facile sans le démontage des tuyaux.
RONDO' - MIKA
Fig. 9 - Exemple 2

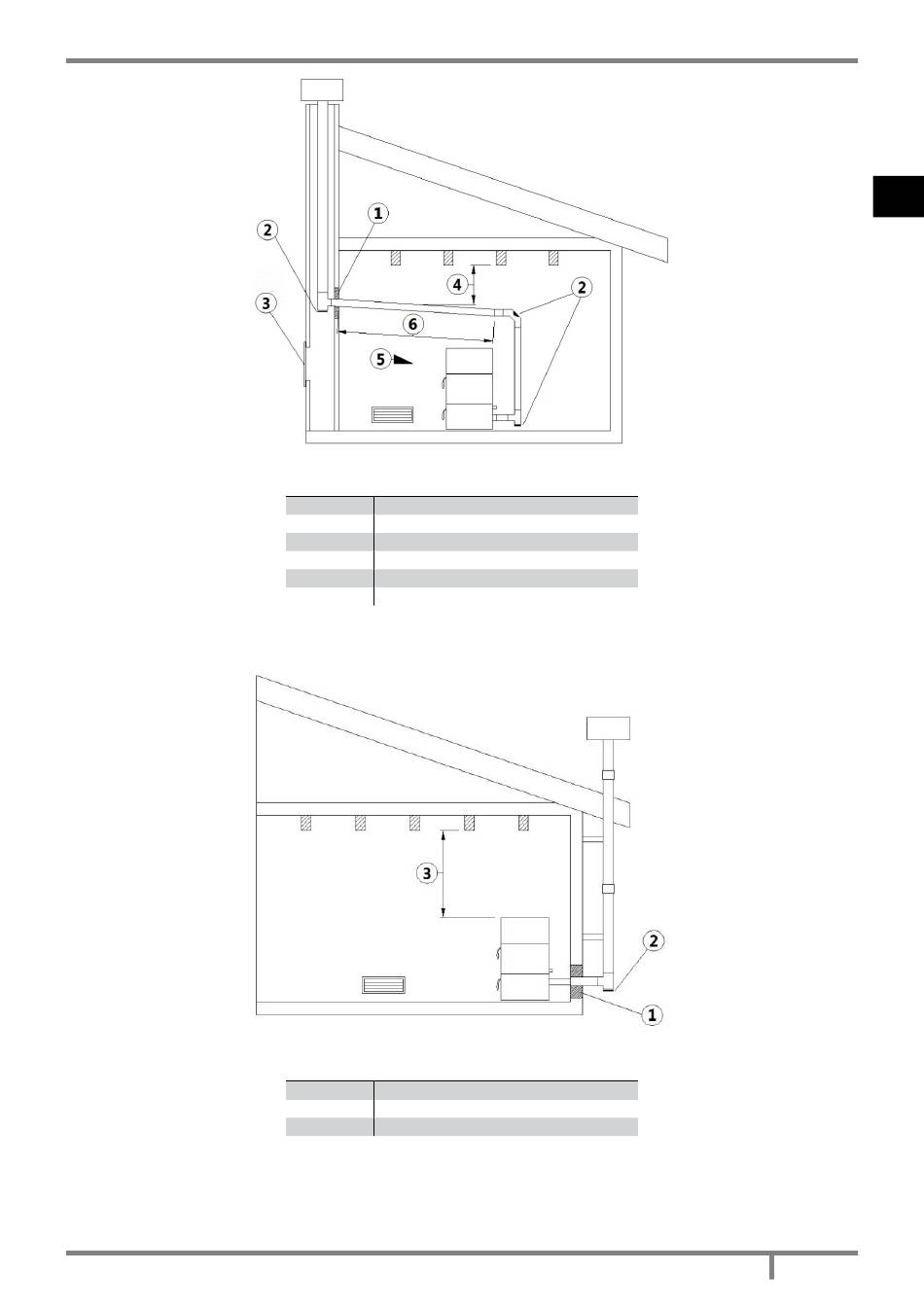

LEGÉNDE Fig. 10 à page 47
1
Isolant
2 "T" tampon
3
Porte d'inspection
4
Longueur minime de sécurité = 0,5 mt
5 Inclinaison ≥ 3°
6
Longeur horizontal ≤ 1 mt
Fig. 10 - Exemple 3
LÉGENDE Fig. 11 à page 47
1 Isolant
2
"T" tampon
3
Distance minimale de sécurité = 0,5 mt
