DIMENSIONI D'INGOMBRO (MODELLO MIKA)

IT
10.4

INSTALLAZIONE GENERICA

• Verificare che il pavimento abbia una capacità di carico adeguata. Se la costruzione esistente non soddisfa
14

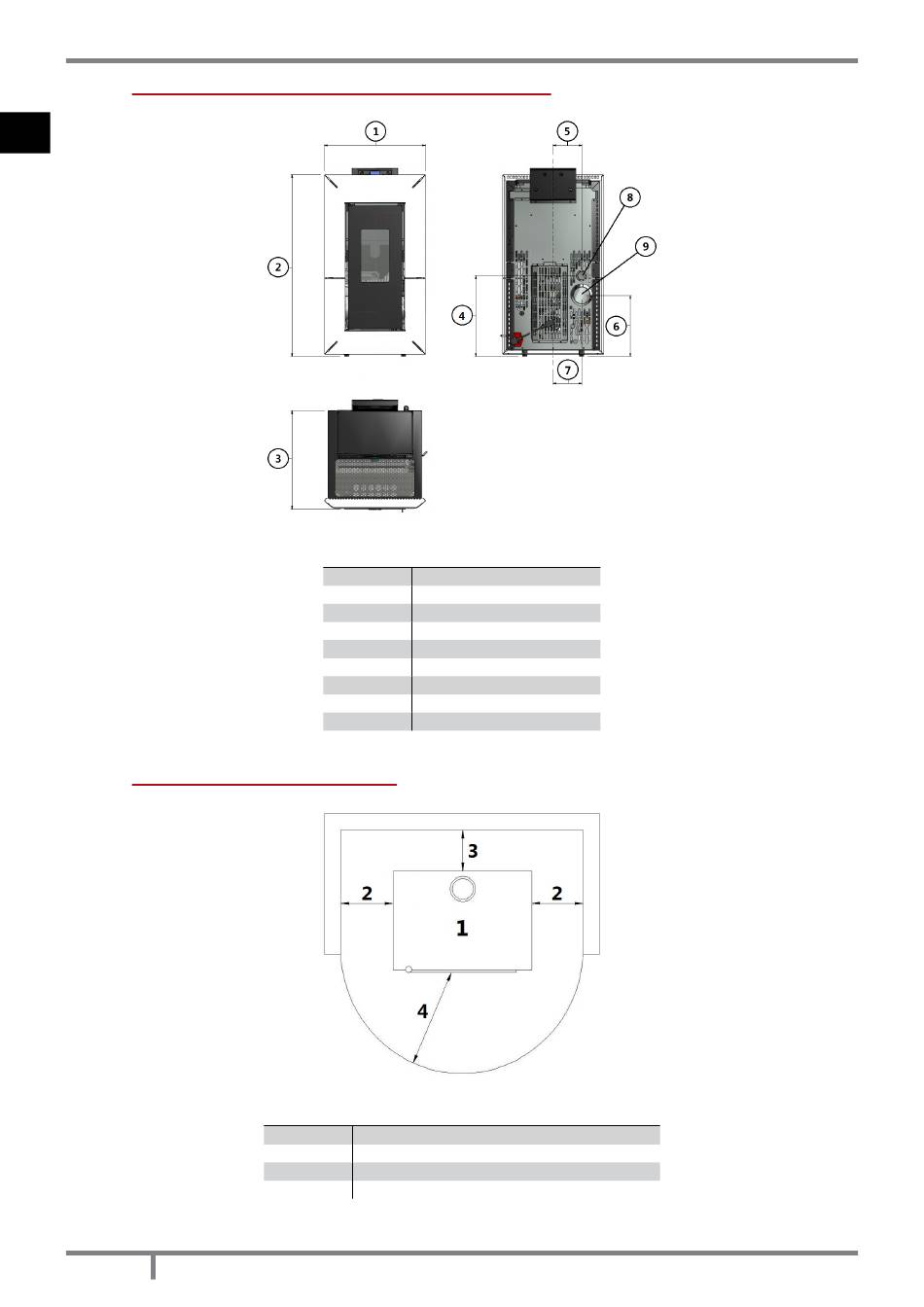

Fig. 12 - Dimensioni generali
LEGENDA Fig. 13 a pag. 14
1
43 cm
2 80,2cm
3
45 cm
4
37 cm
5 13,2 cm
6
28 cm
7
13,2 cm
8
Presa aria comburente d.4 cm
9
Scarico fumi d.8 cm
Fig. 13 - Installazione generica
LEGENDA Fig. 14 a pag. 14
1
Stufa
2
Distanza laterale minima = 200 mm
3
Distanza posteriore minima = 200 mm
4
Distanza frontale minima = 1000 mm
