PROBLEMA
IT
Ceneri intorno alla
stufa
Stufa a regime
e sul display
"LAVORO,
MODULA"
Stufa a regime e
sul display "HOT
FUMI"
Stufa a regime
e sul display
"SERVICE"
15

DATI TECNICI

15.1

INFORMAZIONI PER LE RIPARAZIONI

Diamo alcune indicazioni per il Tecnico Autorizzato da adoperarsi per accedere alle parti meccaniche della
stufa.
• Per la sostituzione dei fusibili nella presa elettrica che si trova dietro la stufa, fare leva con un cacciavite a
taglio nello sportellino (vedi Fig. 57 a pag. 36) ed estrarre i fusibili da cambiare.

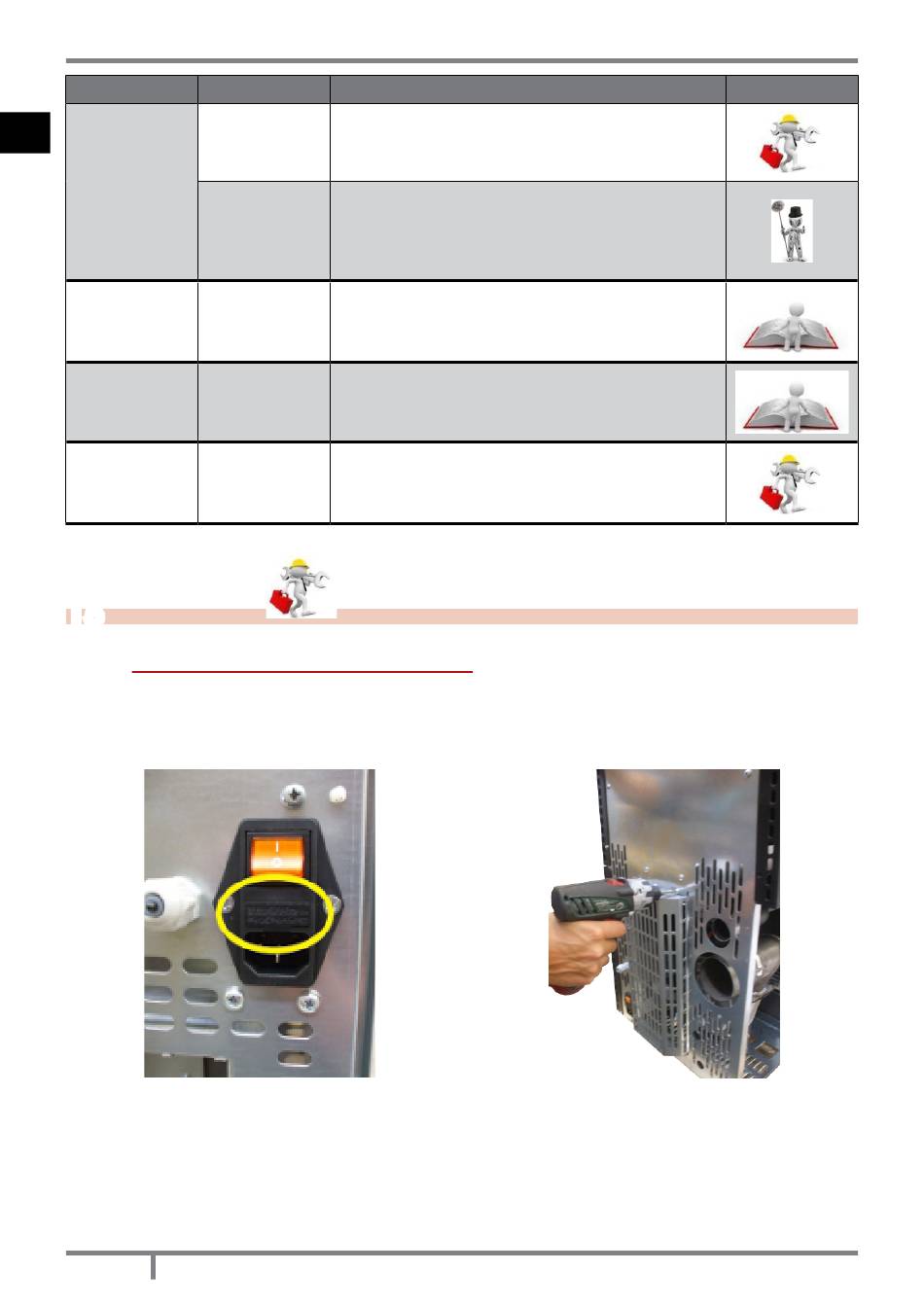

Fig. 56 - Sportellino con i fusibili da rimuovere
Procedere come segue:
• Rimuovere il carter posteriore (vedi Fig. 40 a pag. 28).
• Dopo questa operazione si può accedere ai seguenti componenti: motoriduttore, candeletta accensione,
ventilatore ambiente, aspiratore fumi, sonda ambiente, sonda fumi, termostato, scheda elettrionica, pressostato.
• Per la sostituzione e/o pulizia della coclea di carico, è necessario svitare i tre bulloni del motoriduttore e
sfilarlo, svitare le due viti sotto il motoriduttore della coclea, togliere la protezione mani interna al serbatoio,
poi svitare il bullone interno della coclea, per il rimontaggio procedere in senso contrario.
36
CAUSA SOLUZIONE
Guarnizioni porta
Sostituire le guarnizioni.
difettose o rotte
Consultare un Fumista Specializzato il quale provvederà
immediatamente alla sigillatura dei raccordi con silicone
Tubi canale da
alte temperature e/o alla sostituzione dei tubi stessi con
fumo non ermetici
quelli rispondenti alle norme in vigore. La canalizzazione dei
fumi non ermetica può nuocere alla salute.
Temperatura
ambiente La stufa va al minimo. NESSUN PROBLEMA!
raggiunta
Temperatura
limite uscita fumi La stufa va al minimo. NESSUN PROBLEMA!
raggiunta
Avviso di Quando
manutenzione lampeggiante, significa che sono scadute le ore di
periodica (non funzionamento prestabilite prima della manutenzione.
bloccante) Chiamare il centro di assistenza.
all'accensione compare
Fig. 57 - Rimozione carter posteriore
INTERVENTO
questa scritta
RONDÓ - MIKA
