Pulizia Passaggio Fumi (Modello Mika) - Cadel Rondo Manuel D'installation, Utilisation Et Entretien

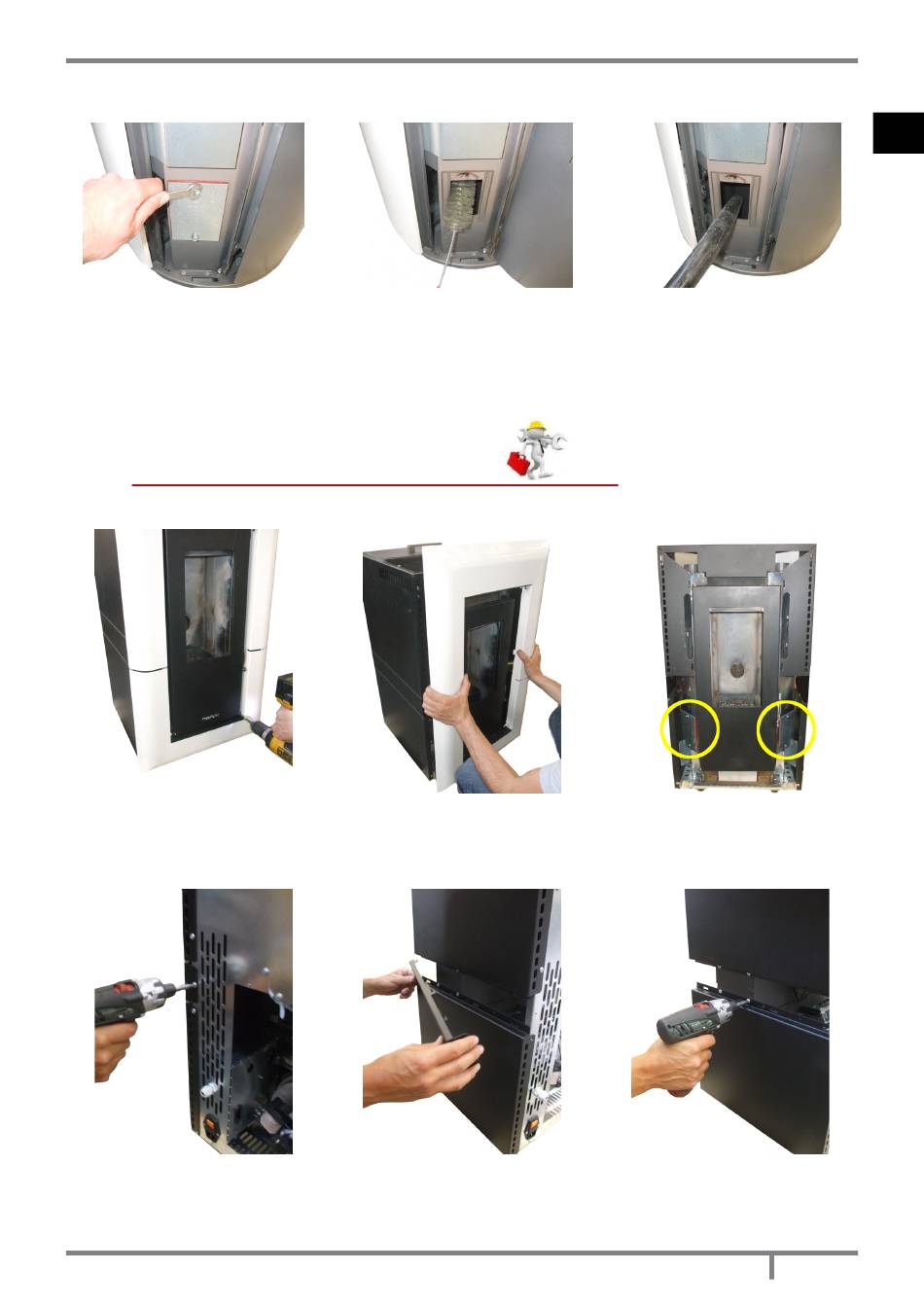

• Rimuovere i 2 pannelli frontali (vedi Fig. 42 a pag. 28 ) sganciandoli dai dentini (vedi Fig. 43 a pag. 28).
• Posizionamento dei passaggi fumi (vedi Fig. 44 a pag. 28).
Fig. 44 - Rimozione tappi
• Svitare le 2 viti dei pannelli zincati di chiusura vani fumi (vedi Fig. 45 a pag. 29).
• Pulire i canali con l'aiuto di uno scovolino (vedi Fig. 46 a pag. 29).
• Pulire con un aspiratutto la cenere accumulatasi all'interno (vedi Fig. 47 a pag. 29).
• Dopo la pulizia ripetere l'operazione inversa verificando l'integrità e l'efficienza delle guarnizioni: se necessario
provvedere a farle sostituire da un Tecnico Autorizzato.
13.9

PULIZIA PASSAGGIO FUMI (MODELLO MIKA)

Ogni anno pulire i passaggi fumi.
Fig. 47 - Rimozione viti inferiori
• Rimuovere le 2 viti inferiori del pannello frontale (vedi Fig. 48 a pag. 29).
• Sganciare il pannello frontale spingendolo verso l'alto (vedi Fig. 49 a pag. 29).
• Posizionamento dei passaggi fumi (vedi Fig. 50 a pag. 29).
Fig. 50 - Rimozione vite
• Per accedere con facilità alla pulizia dei passaggi fumi, bisogna rimuovere anche i pannelli laterali. Svitare la
vite posteriore del tramezzo centrale (vedi Fig. 51 a pag. 29).
• Rimuovere il tramezzo centrale (vedi Fig. 52 a pag. 29).
RONDÓ - MIKA
Fig. 45 - Pulizia con scovolino
Fig. 48 - Rimozione pannello frontale
Fig. 51 - Rimozione tramezzo
Fig. 46 - Pulizia canali
Fig. 49 - Passaggi fumi
Fig. 52 - Rimozione viti
29
IT
