CARDIOSTRONG EX90 Montage Et Mode D'emploi page 12

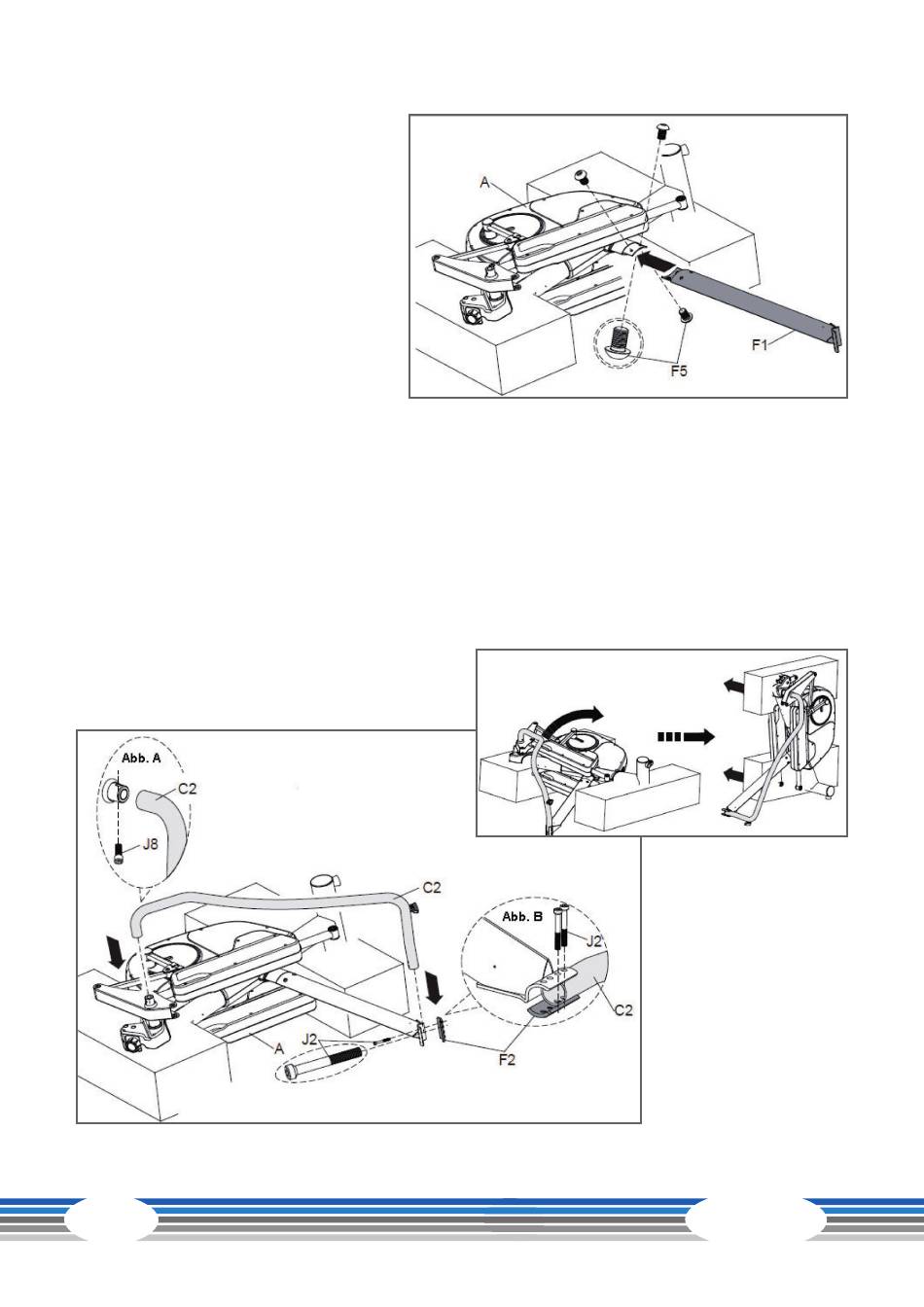

Étape 1 : Montage du mât principal (F1)
(1) Desserrez deux vis (F5) du cadre
principal (A) et deux vis du mât principal
(F1).
(2) Reliez le mât principal (F1) au cadre
principal (A) à l'aide des quatre vis
préalablement desserrées (F5).
Remarque : Ne serrez pas encore
fermement les vis (F5).
Outil : clés Allen de 6 mm
Étape 2 : Montage de la barre latérale droite (C2)
(1) Fixez la partie supérieure de la barre latérale droite (C2) sur le cadre principal (A) à l'aide d'une vis
(J8) (fig. A) et la partie inférieure sur le support (F2) à l'aide de deux vis (J2) (fig. B).
Remarque : Ne serrez pas encore fermement les vis (J8 et J2).
(2) Relevez le cadre principal (A) avec l'aide d'une seconde personne et retirez la mousse.
