AKG C 900 Mode D'emploi page 26

2 Raccordement

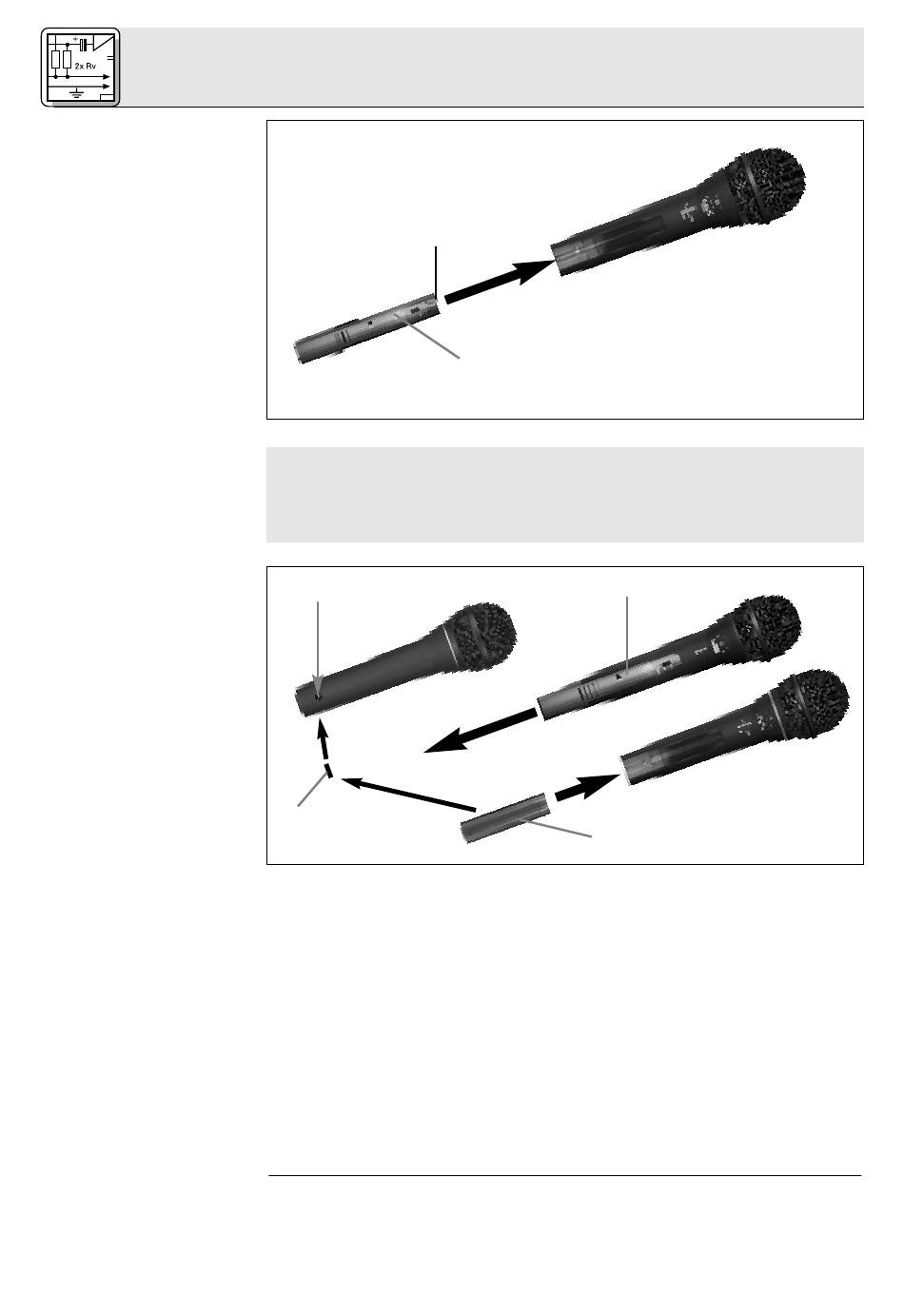

Fig. 5 : Montage du
module émetteur
Remarque :
Si vous souhaitez
remplacer de
nouveau le
module émetteur
par le module à
connecteur XLR
Fig. 6 : Déposer le
module émetteur
Voir Fig. 6
26
2
Pour toutes indications complémentaires sur la mise en
place, le remplacement et l'essai de la pile ainsi que sur le
réglage et la mise en service du module émetteur, veuillez
vous reporter au mode d'emploi du module émetteur TM 40.
1
4
1. Introduisez un crayon bille, un petit tournevis ou autre objet
pointu dans l'ouverture (1) du corps de micro et appuyez
vers l'intérieur du micro.
Le module émetteur (2) est alors déverrouillé et glisse en
dépassant de 2 mm env. du corps de micro.
2. Extrayez le module émetteur (2).
3. Dévissez la vis (4) de fixation du module à connecteur XLR
(3).
4. Introduisez le module à connecteur XLR dans le moulage du
micro et enfoncez-le jusqu'en butée.
5. Fixez le module à connecteur XLR (3) en vissant la vis (4) à
fond.
1
2
3
