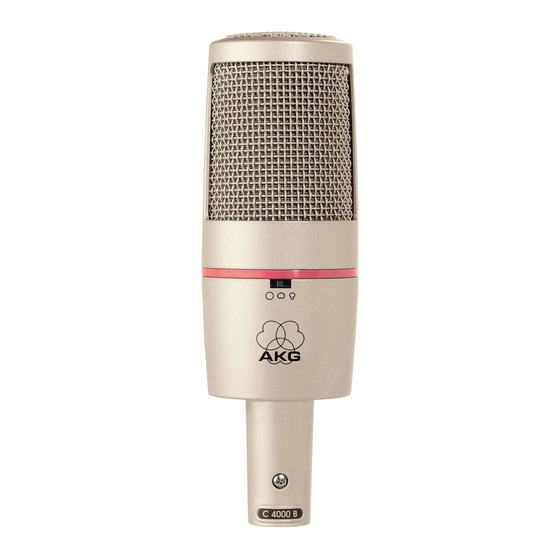

- Page 1 C 4000 B Bedienungshinweise User Instructions Mode d’emploi Istruzioni d’uso Modo de empleo Instruções de uso...
-
Page 2: Beschreibung
Schalles naturgetreu und unverfälscht wiedergegeben. Die Konstruktion dieses Großmembran-Kondensatormikrofons stützt sich Empfohlene Anwendungen auf die Erfahrungen, die AKG und ihre Kunden seit Jahrzehnten mit Modellen, wie C 12, C 414B und C 3000 weltweit gemacht haben. Am universellsten ist wohl die meistverwendete Richtcharakteristik "Niere"... -
Page 3: Stromversorgung
Stromversorgung Die Widerstände 2 x Rv dürfen aus Gründen der Symmetrie max. 0,5% Toleranz haben. Das C 4000B kann aus Phantomspeisequellen nach DIN 45 596 / IEC 268-15 gespeist werden. Diese Norm schreibt eine positive Spannung Sind die Verstärkereingänge geerdet oder keine Eingangsübertrager vor- von 12, 24 oder 48 Volt an beiden NF-Leitungen gegen die handen, müssen entweder Kondensatoren oder zusätzliche Transforma- Kabelabschirmung vor. -
Page 4: Technische Daten
Technische Daten Frequenzkurven Arbeitsweise: 25 mm-Doppelmembransystem nach Kugel: Druckgradientenprinzip Richtcharakteristik: Kugel, Niere und Hyperniere Leerlauf-Übertragungsfaktor bei 1000 Hz: 25 mV/Pa (-32 dBV ± 2 dB) Übertragungsbereich: 20 bis 20.000 Hz (siehe Frequenzkurven) ≤ 200 Ohm Elektrische Impedanz: ≥ 1.000 Ohm Empfohlene Lastimpedanz: Steilheit des Bassabschwächungs- 12 dB/Oktave mit Einsatzpunkt bei Niere:... -
Page 5: Recommended Applications
This large-diaphragm condenser microphone has been designed on the Most engineers use the cardioid polar pattern (center position of the polar basis of experience AKG and its customers have gained worldwide over pattern selector) for most applications. It is a standard setting for recording the last decades using models such as the C 12, C 414B, and C 3000. -
Page 6: Standard Accessories
Adding Phantom Power to Balanced Input Stages If the amplifier inputs are single-ended (grounded) or have no input trans- formers, wire either capacitors or optional transformers into the audio lines Input transformer with center tap (floating). to prevent any current leakage into the input stage. Adding Phantom Power to Unbalanced Amplifier Inputs Input transformer with no center tap (floating). -
Page 7: Frequency Response Curves
Specifications Frequency Response Curves Type: 1-inch dual diaphragm pressure Omni- gradient microphone direc- Polar patterns: omnidirectional, cardioid, tional: hypercardioid Sensitivity at 1000 Hz: 25 mV/Pa (-32 dBV ±2 dB) Frequency range: 20 to 20,000 Hz (refer to frequency response curves) ≤... -
Page 8: Applications Recommandées
La construction de ce micro électrostatique à grand diaphragme repose sur La caractéristique “cardioïde” (position médiane du sélecteur de direc- l’expérience acquise par AKG et ses clients à travers le monde entier au tivité) est la plus utilisée en raison de son universalité. C’est normalement cours de dizaines d’années de fabrication et d’utilisation de microphones... -
Page 9: Conseils Pour Le Nettoyage
ou 48 volts rapportée au blindage sur les deux lignes b.f. Mais ce micro- Si les entrées d’amplificateur sont mises à la terre ou si l’on n’utilise pas de phone peut également fonctionner sur toutes les tensions situées entre 9 transformateur d’entrée il faudra prévoir soit des condensateurs, soit des et 52 volts conformément au câblage standard. -
Page 10: Caractéristiques Techniques
Caractéristiques techniques Courbes de fréquence Mode de fonctionnement : Système à double diaphragme de Omni- 25 mm selon le principe du gradient direc- de pression tionnel: Directivité : Omnidirectionnel, cardioïde ou hypercardioïde Sensibilité à 1.000 Hz : 25 mV/Pa -32 dBV ± 2 dB Réponse en fréquence : 20 à... - Page 11 La costruzione di questo microfono a condensatore con grande membra- La direttività più universale è la direttività “cardioide” che è anche quella na si basa sulle esperienze fatte dalla AKG e dai suoi clienti da decenni in più usata (posizione centrale del selettore direttività). Viene scelta, in primo tutto il mondo con modelli come il C 12, il C 414B e il C 3000.
-
Page 12: Indicazioni Per La Pulizia
Alimentazione Per ragioni di simmetria, le resistenze 2 x Rv possono avere una tolleran- za dello 0,5% al massimo. Il C 4000B può venir alimentato con fonti phantom secondo DIN 45 596/ IEC 268-15. Questa norma prescrive una tensione positiva di 12, 24 o 48 V Se gli ingressi dell‘amplificatore sono collegati a terra o se non esistono applicata alle linee a bassa frequenza contro la schermatura del cavo. -
Page 13: Dati Tecnici
Dati tecnici Curve di frequenza Modo di funzionamento: sistema a doppia membrana da Omni- 25 mm secondo il principio a dire- gradiente di pressione zionale: Direttività: omnidirezionale, cardioide e ipercardioide Sensibilità a 1000 Hz: 25 mV/Pa -32 dBV ± 2 dB Risposta in frequenza: 20 - 20.000 Hz (vedi curve di frequenza) -
Page 14: Aplicaciones Recomendadas
La construcción de este micrófono de condensador de gran membrana se La característica direccional tipo "cardioide" de mayor uso es la más uni- apoya en las experiencias ganadas por AKG y sus clientes desde hace versal (posición central del selector de característica direccional). Se usa decenios con modelos como por ej. -
Page 15: Accesorios Suministrados
según DIN 45 596 / IEC 268-15. Esta norma prescribe una tensión positi- Si las entradas del amplificador están puestas a tierra o si no existen trans- va de 12, 24 o 48 voltios en ambas líneas de baja frecuencia contra el blin- formadores de entrada, hay que insertar o condensadores o transforma- dado del cable. -
Page 16: Datos Técnicos
Datos técnicos Curvas de frecuencias Modo de funcionamiento: sistema de membrana doble de Omni- 25 mm según el principio del direccio- gradiente de presión nal: Características direccionales: omnidireccional, cardioide e hipercardioide Sensibilidad a 1000 Hz: 25 mV/Pa -32 dBV ± 2 dB Campo de frecuencia: 20 hasta 20.000 Hz (véase curvas de frecuencia) - Page 17 A construção deste microfone de condensador com membrana grande A característica direcional mais comum e mais usada é a "cardióide" baseia-se nas experiências que a AKG e seus clientes fizeram no mundo (posição média do comutador de característica direcional). É empregado inteiro durante décadas com modelos como o C 12, C 414B e C 3000.
-
Page 18: Alimentação De Corrente
Alimentação de corrente Por razões de simetria as resistências 2 x Rv poderão possuir uma tole- rância de 0,5 % no máximo. O C 4000B poderá ser alimentado através de fontes de alimentação fan- tasma conforme o DIN 45 596 / IEC 268-15. Esta norma prescreve uma Se as entradas dos amplificadores estiverem ligadas à... -
Page 19: Dados Técnicos
Dados técnicos Curvas de freqüência Modo de funcionamento: sistema de membrana dupla de Omni- 25 mm conforme o princípio de direcio- gradiente de pressão nal: Característica direcional: omnidirecional, cardióide, hipercardióide Sensibilidade em 100 Hz: 25 mV/Pa -32 dBV ± 2 dB Faixa de freqüências: 20 a 20.000 Hz (veja curvas de freqüência) - Page 20 Tel: (43 1) 86 654-0*, Fax: (43 1) 86 654-516 Tel: (615) 360-0499, Fax: (615) 360-0275 Internet: http://www.akg-acoustics.com Studer Japan Ltd. AKG Acoustics; A Division of Harman Pro Germany 2-43-7, Uehara, Shibuya-ku, Tokyo 151-0064/JAPAN Bodenseestraße 228, D-81243 München/GERMANY Tel: (813) 3465-2211, Fax: (813) 3465-2214...
