POSE - 3
OPÉRATION

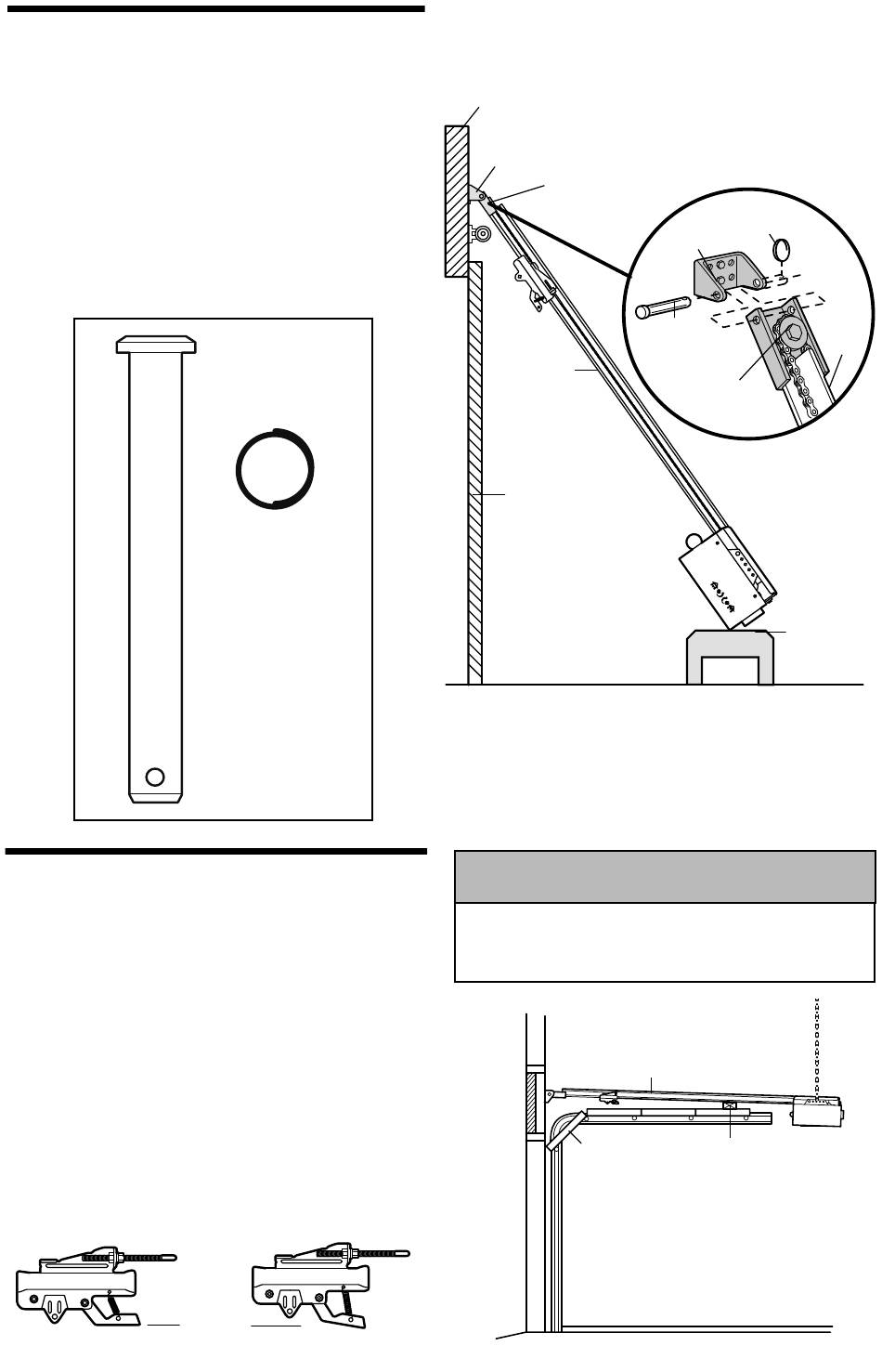

Fixation du rail sur le support de linteau
• Positionner l'ouvre-porte de garage sur le plancher,
juste sous le support de linteau. Utiliser une des boîtes
d'emballage pour le protéger. REMARQUE : Si le ressort
de la porte gêne, il faudra demander de l'aide. Demander à
une personne de bien retenir l'ouvre-porte sur un support
temporaire de façon que le rail ne touche pas le ressort.
• Positionner le support du rail contre le support de linteau.
• Aligner les trous des supports et les raccorder avec un axe
de chape, comme il est illustré.
• Introduire un anneau d'arrêt pour immobiliser.
e
POSE - 4
OPÉRATION
Positionnement de l'ouvre-porte
PORTE ARTICULÉE SEULEMENT
Un 2 x 4 posé à plat convient très bien pour obtenir l'espace
qu'il faut entre la porte et le rail.
• Lever l'ouvre-porte et le faire reposer sur un escabeau. Si
l'escabeau n'est pas assez haut, demander de l'aide.
• Ouvrir complètement la porte et mettre un 2 x 4 à plat sur
sa partie supérieure, sous le rail.
• Si le panneau ou la section du dessus vient en contact avec
le chariot lorsqu'on lève la porte, tirer sur la biellette de
dégagement du chariot pour dégager le chariot intérieur du
chariot extérieur. Faire glisser le chariot extérieur vers le
moteur. Il ne sera pas nécessaire de réassembler le chariot
avant la fi n de l'opération 12.
de dégagement
ENGAGÉE
GRANDEUR RÉELLE
DES FIXATIONS
Anneau d'arrêt
Axe de chape de
5/16 de po x 2-3/4 po
Biellette
DEGAGÉE
du chariot
Linteau
Support de linteau
Support de la poulie
de la chaîne
Rail
Porte de
garage
ATTENTION
Pour prévenir les dommages à la porte de garage, faire
reposer le rail de l'ouvre-porte de garage sur un 2 x 4 placé
sur la section supérieure de la porte.
Porte
10
Anneau
Support
d'arrêt
de linteau
Axe de
chape de
5/16 de po x
2-3/4 po
Support de la
poulie de la
chaîne
Support
temporaire
Rail
Le 2 x 4 est utilisé pour
déterminer la hauteur de
fi xation correcte à partir
du plafond.
Rail
