e
POSE - 5
OPÉRATION

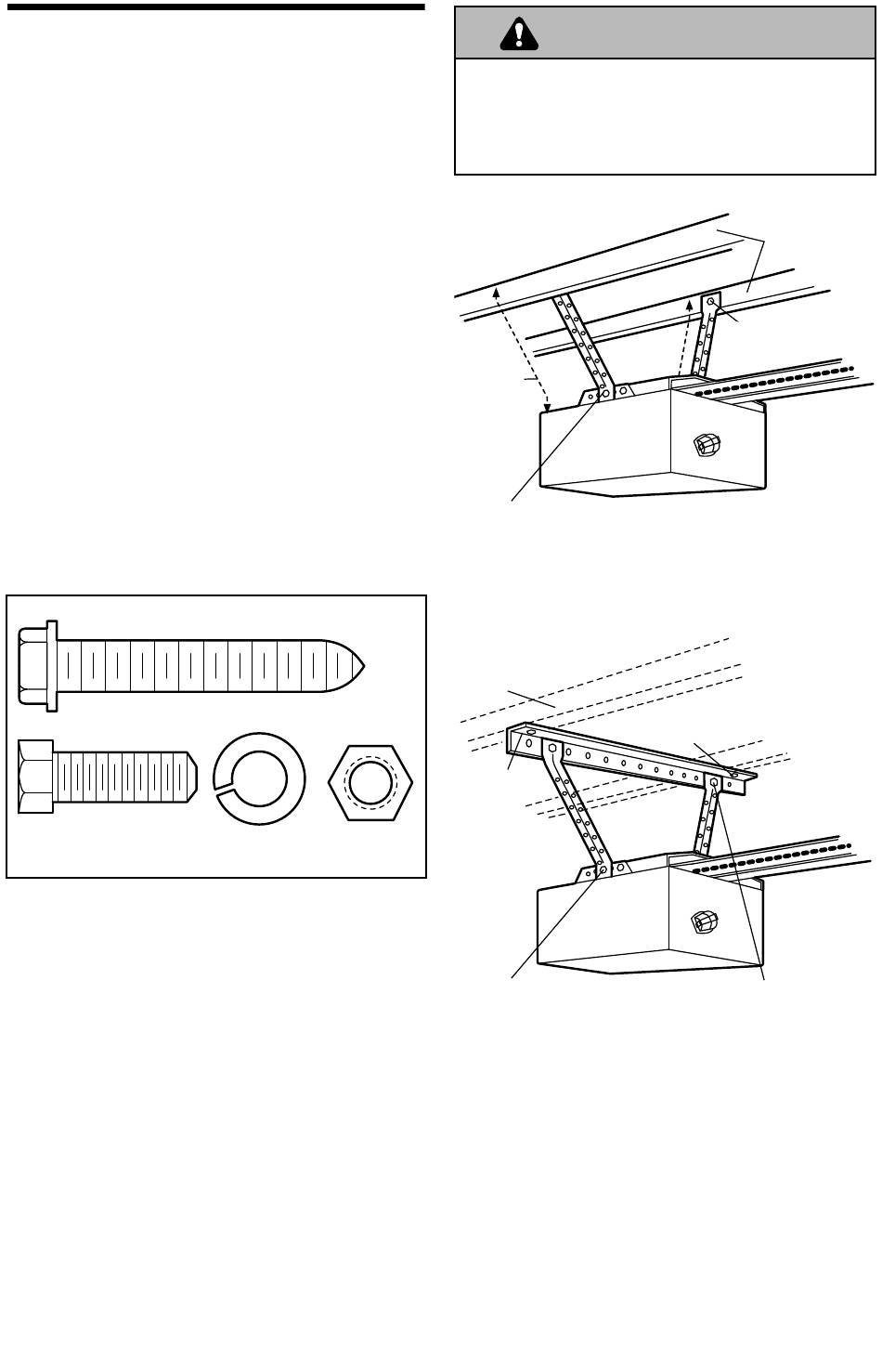

Accrochage de l'ouvre-porte
Les illustrations représentent deux poses types. La pose peut
toutefois être différente. Les supports de suspension doivent
être inclinés (Figure 1) pour assurer un support rigide. Dans
le cas d'un plafond fi ni (Figure 2), fi xer une cornière aux
solives du plafond avant de poser l'ouvre-porte. La cornière et
les fi xations ne sont pas fournies.
1. Mesurer, de chaque côté de l'ouvre-porte, la distance entre
l'ouvre-porte et les solives.
2. Couper les deux supports de suspension à la longueur
requise.
3. Percer des avant-trous de 3/16 pouce dans les solives.
4. Fixer une extrémité de chaque support de suspension sur
une solive avec des tire-fond de 5/16 po-18 x 1-7/8 po.
5. Fixer l'ouvre-porte aux supports de suspension à l'aide
de boulons hexagonaux de 5/16 po-18 x 7/8 po, de
rondelles-frein et d'écrous.
6. S'assurer que le rail est centré au-dessus de la porte
(ou dans le prolongement du support de linteau si le
support n'est pas centré au-dessus de la porte).
7. Retirer le 2 x 4. Faire fonctionner la porte manuellement.
Si la porte frappe le rail, lever le support de linteau.
GRANDEUR RÉELLE DES FIXATIONS
Tire-fond de 5/16 po-18 x 1-7/8 po
Boulon à tête hexagonale
de 5/16 po-18 x 7/8 po
Rondelle-frein
Écrou de
5/16 po
5/16 po-18
AVERTISSEMENT
Pour éviter d'éventuelles BLESSURES GRAVES par suite
de la chute d'un ouvre-porte de garage, fi xer l'ouvre-porte
SOLIDEMENT aux solives du garage. On DOIT utiliser
des ancrages de béton si les supports sont posés dans la
maçonnerie.
Figure 1
Mesurer la
distance
Boulon de 5/16 po-18 x 7/8 po
Rondelle-frein de 5/16 po
Écrou de 5/16 po-18
Figure 2
Solive cachée
Cornière
(Non fournie)
Boulon de 5/16 po-18 x 7/8 po
Rondelle-frein de 5/16 po
Écrou de 5/16 po-18
11
Solives
Tire-fond de
5/16 po-18 x 1-7/8 po
- PLAFOND FINI -
Tire-fond de 5/16
po-18 x 1-7/8 po
(Non fournis)
Boulon de
5/16 po-18 x 7/8 de po
Rondelle-frein de 5/16 po
Écrou de 5/16 po-18
