Panneau Commande de Porte (Facultatif)
POSE
Poser la commande murale dans un endroit où on pourra la
voir de la porte, à au moins 5 pieds (1,5 m) du sol, là où les
enfants ne pourront pas l'atteindre et loin de toutes les pièces
mobiles et fi xations de la porte. La surface de montage doit
être lisse et plate. Si les murs sont des murs secs, percer des
trous de 5/32 pouce et utiliser les chevilles fournies. Pour
les installations précâblées (comme dans la construction
d'une maison neuve), on peut la monter sur une boîte simple.
REMARQUE : Après l'installation, un témoin lumineux vert
derrière le couvercle indiquera un branchement approprié. S'il
n'est pas allumé, les fonctions de blocage et d'éclairage ne
fonctionneront pas (inverser les fi ls pour corriger).
1. Dénuder 1/4 pouce (6 mm) à chaque extrémité des fi ls de
sonnerie; brancher les fi ls sur les deux bornes fi letées qui
se trouvent à l'arrière de la commande murale : blanc à 2;
blanc/rouge à 1.
2. Retirer le couvercle blanc en soulevant doucement la
fente dans la partie supérieure du couvercle à l'aide d'un
petit tournevis à tête plate (Figure 4). Fixer à l'aide de vis
autotaraudeuses 6AB x 1-1/4 po (installation standard)
ou de vis à métaux 6-32 x 1 po (dans la boîte simple)
comme suit :
• Percer et poser la vis inférieure en laissant
1/8 po (3 mm) faire saillie du mur.
• Placer le bas de la commande de porte par-dessus la
tête de vis et ajuster pour un ajustement serré.
• Percer et poser la vis supérieure soigneusement afi n
d'éviter de fi ssurer le boîtier en plastique. NE PAS serrer
excessivement.
• Remettre le couvercle en place en insérant les languettes
inférieures et en enclenchant en place.
3. (Installation standarde seulement) Faire monter le fi l de
sonnerie le long du mur et du plafond jusqu'au moteur.
Utiliser des agrafes isolées pour fi xer le fi l à plusieurs
endroits. NE PAS percer le fi l avec une agrafe, ce qui
créerait un court-circuit ou un circuit ouvert.
4. Brancher ensuite le fi l de sonnerie sur les bornes de
l'ouvre-porte : blanc à 2; blanc/rouge à 1.
5. Utiliser des punaises ou des agrafes pour fi xer en
permanence l'étiquette d'avertissement de prise au piège
sur le mur près de la commande de porte, et l'étiquette
d'essai d'inversion de sécurité/ouverture manuelle bien en
vue à l'intérieur de la porte de garage.
REMARQUE : NE PAS brancher et faire fonctionner
l'ouvre-porte pour le moment. Le chariot se déplacera jusqu'à
la position complètement ouverte mais ne reviendra pas à la
position fermée avant que le faisceau détecteur soit branché et
correctement aligné. Voir les instructions au sujet du détecteur
inverseur de sécurité à partir de la page 15.

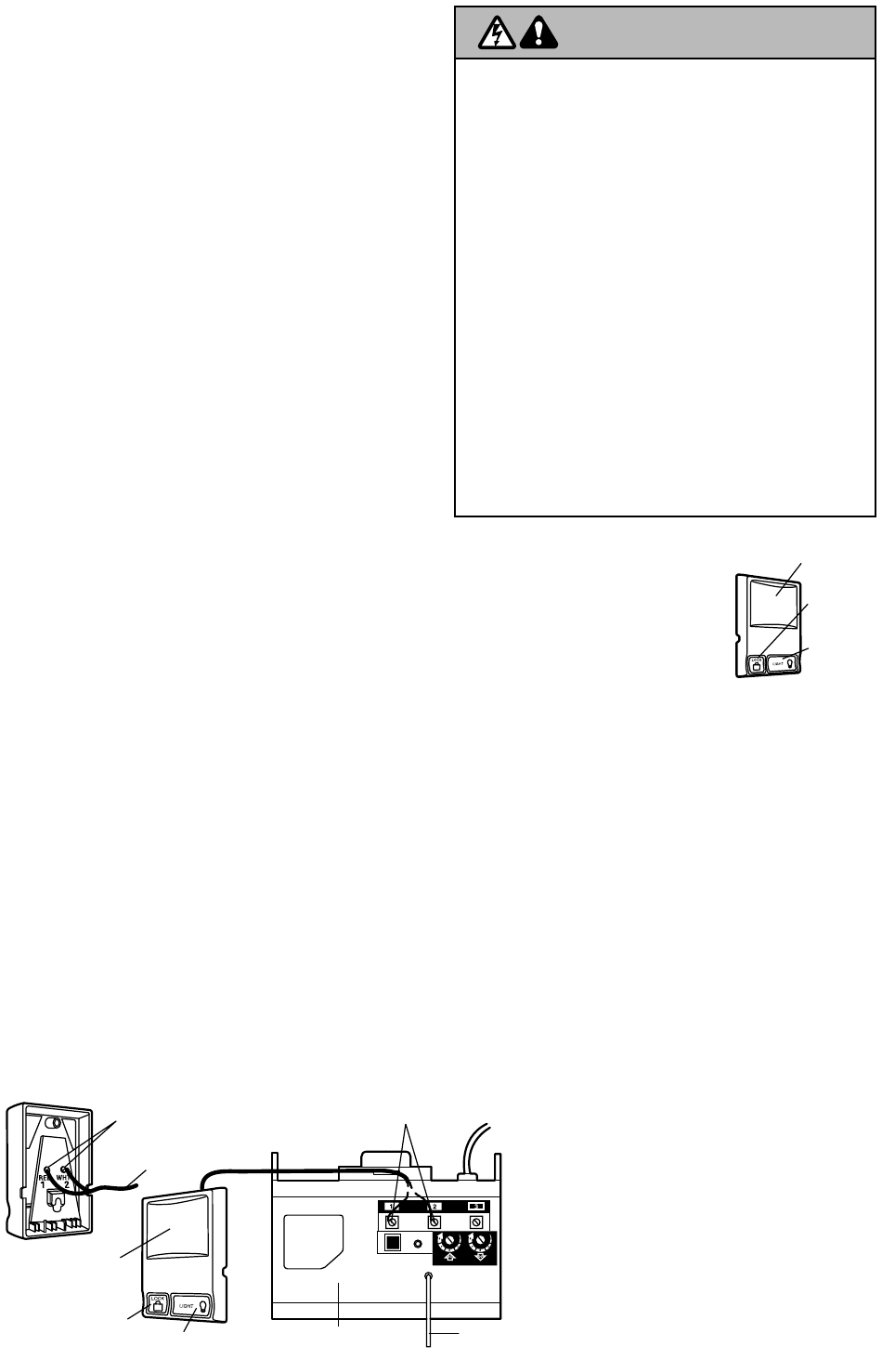

Bornes de Commande à
multi-fonctions
Fil de sonnerie à
2 conducteurs
Barre-poussoir de
contrôle de porte
Bouton de
verrouillage
Bouton d'éclairage
Pour prévenir d'éventuelles BLESSURES GRAVES ou la
MORT par suite d'électrocution :
• S'assurer que le courant est coupé AVANT de poser la
• Raccorder UNIQUEMENT à des fi ls basse tension 24 V.
Pour prévenir d'éventuelles BLESSURES GRAVES ou la
MORT par suite d'une porte de garage qui se ferme :
• Poser la commande de porte en vue de la porte de
• Ne JAMAIS laisser des enfants faire fonctionner les
• Actionner la porte UNIQUEMENT lorsqu'on la voit
• TOUJOURS garder la porte de garage en vue jusqu'à ce
PANNEAU DE CONTRÔLE MULTI-FONCTIONS
Appuyer sur la barre pour ouvrir ou
fermer la porte. Appuyer à nouveau
pour faire remonter la porte lors du
cycle de fermeture ou pour arrêter la
porte pendant le cycle d'ouverture.
Fonction d'éclairage
Appuyez sur le bouton d'éclairage
pour allumer ou éteindre l'éclairage de l'ouvre-porte. Il ne
contrôle pas l'éclairage de l'ouvre-porte pendant que la porte
est en mouvement. Si vous allumez, puis activez l'ouvre-porte,
l'éclairage demeurera allumé pendant 4-1/2 minutes. Appuyez
à nouveau sur ce bouton pour l'éteindre plus tôt. L'intervalle
de 4-1/2 minutes peut être changé à 1-1/2, 2-1/2 ou 3-1/2
minutes comme suit : Enfoncer et tenir le bouton de blocage
jusqu'à ce que l'éclairage clignote (environ 10 secondes).
Un seul clignotement indique que la minuterie est réglée à
1-1/2 minute. Répéter la procédure et l'éclairage clignotera
deux fois, réglant ainsi la minuterie à 2-1/2 minutes. Répéter à
nouveau pour un intervalle de 3-1/2 minutes, etc., jusqu'à un
maximum de quatre clignotements pour 4-1/2 minutes.
Élément de verrouillage
L'élément de verrouillage est conçu de manière à empêcher
le fonctionnement de la porte à l'aide de télécommandes à
main. Cependant, la porte s'ouvrira et se fermera à partir de la
commande de porte, de la serrure extérieure ou du système
Bornes de l'ouvre-porte
Panneau de
Antenne
ouvre-porte
31
AVERTISSEMENT
commande de porte.
garage, hors de la portée des enfants à une hauteur
minimum de 5 pieds (1,5 m), et à l'écart de TOUTES les
pièces mobiles de la porte.
boutons-poussoirs de la commande de porte ou les
émetteurs de la télécommande, ni jouer avec ceux-ci.
clairement, qu'elle est bien réglée et que rien n'en gêne
la course.
qu'elle soit complètement fermée. Ne JAMAIS laisser
personne croiser le chemin d'une porte de garage qui
se ferme.
d'ouverture sans clé en accessoire.
Pour actionner, appuyer sur le bouton de verrouillage
et le tenir pendant 2 secondes. L'éclairage de la
barre-poussoir clignotera aussi longtemps que
l'élément de verrouillage sera en marche.
Pour arrêter, appuyer à nouveau sur le bouton
de verrouillage et le tenir pendant 2 secondes.
L'éclairage de la barre-poussoir cessera de clignoter.
L'élément de verrouillage sera également neutralisé
chaque fois que le bouton « learn » se trouvant sur le
panneau de l'ouvre-porte sera actionné.
Bouton-
poussoi
Bouton de
blocage
Bouton
d'éclairage
