MONTAGE ET CÂBLAGE DES DÉTECTEURS INVERSEURS DE
SÉCURITÉ
Montage :
• Centrer chaque détecteur sur son profi lé en orientant les
cellules photo-électriques l'une vers l'autre au travers de
l'ouverture de la porte (Figure 6).
• Utiliser des écrous à oreilles pour fi xer les détecteurs aux
supports, avec les diffuseurs dirigés l'un vers l'autre de
part et d'autre de la porte. S'assurer que le diffuseur n'est
pas obstrué par une rallonge de support (Figure 6).
• Serrer les écrous à oreilles à la main.
Option A - Installation sans les câbles préinstallés :
• Faites cheminer le câble de la sonnerie depuis les deux
capteurs vers l'ouvre-porte de garage. Fixez le câble au mur
et au plafond avec des agrafes (Figure 7).
Option B - Installation pré-câblée :
Si des câbles pour les capteurs de l'inverseur de sécurité sont
déjà installés dans votre garage, appliquez les instructions
ci-dessous :
• Coupez l'extrémité du câble du capteur de l'inverseur de
sécurité en vous assurant qu'il reste suffi samment de
longueur pour atteindre les câbles préinstallés depuis le
mur (Figure 8).
• Séparez les câbles du capteur de l'inverseur de sécurité et
dénudez sur chaque extrémité 1/4 po (6 mm) de l'isolant.
Choisissez deux des câbles préinstallés et dénudez sur
chaque extrémité 1/4 po (6 mm) de l'isolant. Assurez-vous
de choisir la même couleur de câbles préinstallés pour
chacun des capteurs (Figure 9).
• Connecter les câbles préinstallés sur les câbles du capteur
avec un capuchon de connexion en vous assurant que les
couleurs correspondent sur chaque capteur (Figure 10).

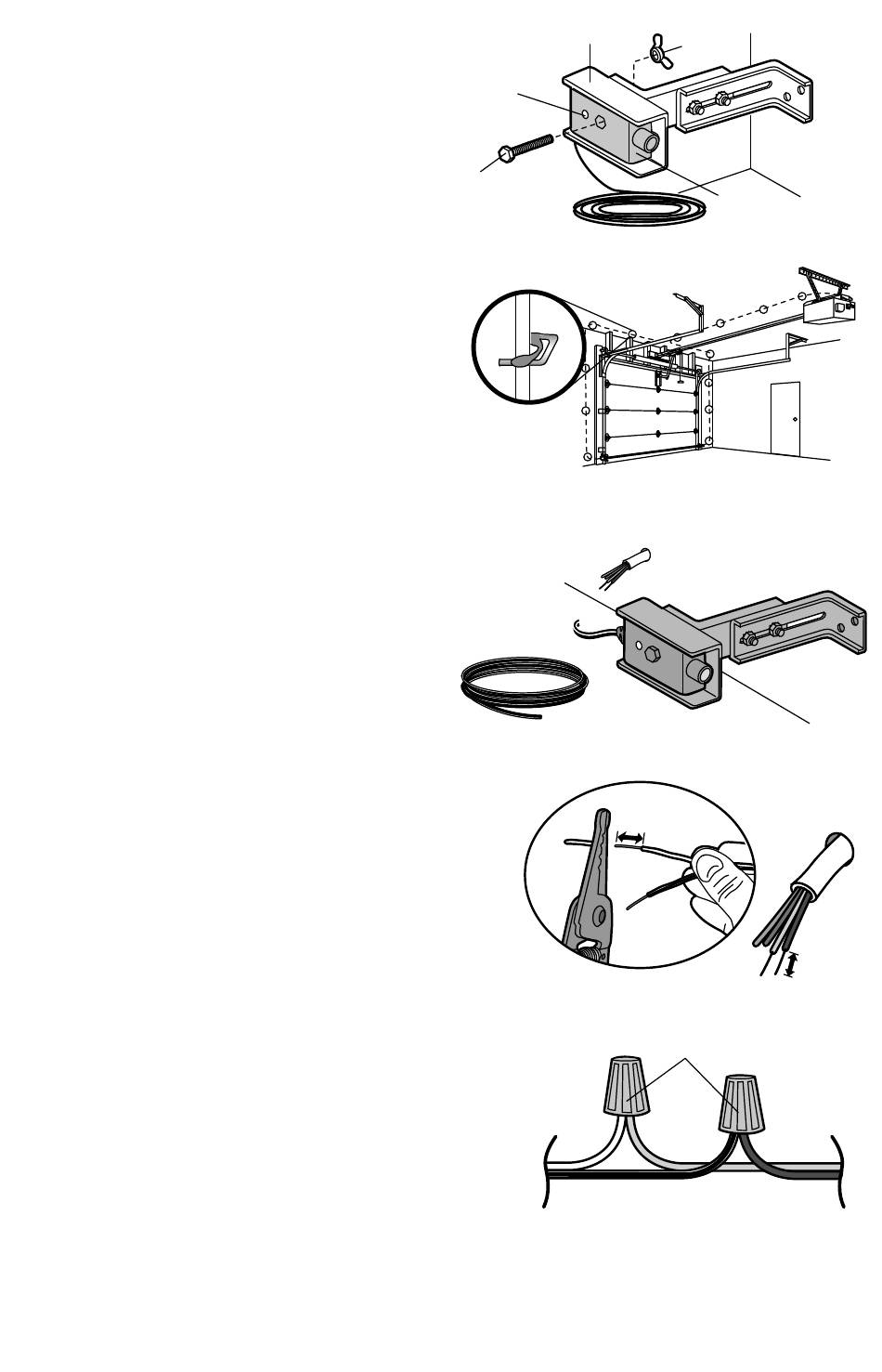

Figure 6
Profi lé
Témoin
Vis à tête hexagonale de
1/4 po-20 x 1-1/2 po
Figure 7
Figure 8
Figure 9
Câbles du capteur
de l'inverseur de
sécurité
Figure 10
Câbles du capteur
de l'inverseur de
sécurité
Blanc
Blanc / Noir
17
Écrou
à oreilles
Capteur avec fi l
1/4 po
(6 mm)
Câbles
préinstallés
Non Fournis
Câbles
préinstallés
1/4 po
(6 mm)
