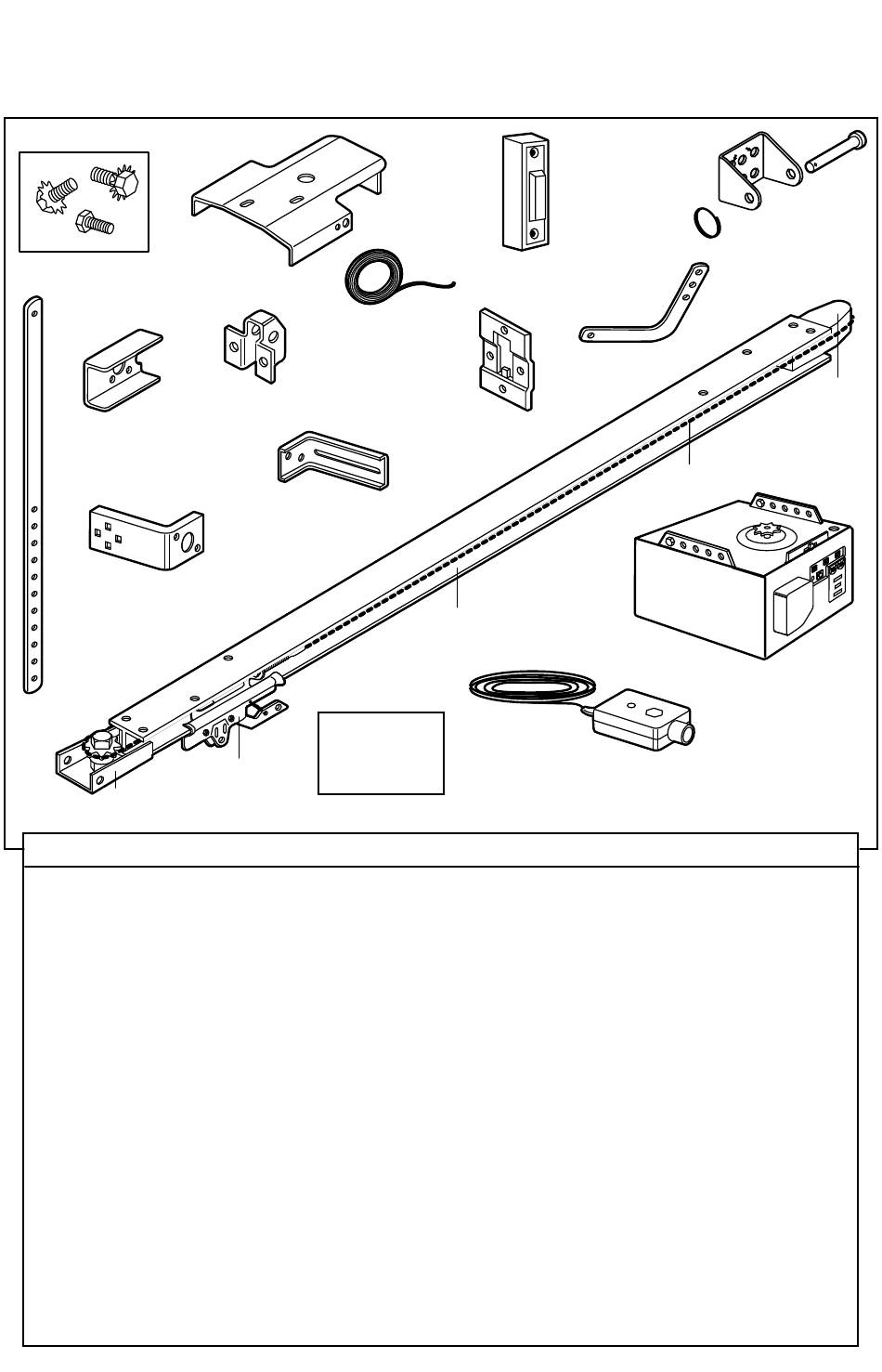

Inventaire de la boîte d'emballage
Votre ouvre-porte de garage est emballé dans deux boîtes qui
contiennent le moteur et toutes les pièces illustrées ci-après.
Les accessoires dépendront du modèle acheté.
Tasseau de
support du rail
Visserie
(Support du rail)
Profi lé (2)
Support de fi xation des
détecteurs inverseurs de
sécurité avec trous carrés (2)
Biellette
droite
Support de la
poulie du chaîne

INVENTAIRE DES FIXATIONS

Fixations pour le montage
Vis à rondelle frein de
5/16 de po-18 x 1/2 po (2)
(montées dans l'ouvre-porte)
Vis à tête hexagonale de
1/4 po-20 x 5/8 de po (2)
Rondelle-frein de
1/4 po-20 x 5/8 de po (2)
Vis N˚ 8-32 x 3/8 de po (1)
Vis à rondelle-frein de
5/16 de po-18 x 1/2 po (2)
Fil de sonnerie
blanc et blanc/rouge
à 2 conducteurs
Support de la
porte
Support de fi xation des
détecteurs inverseurs de
sécurité avec fente (2)
Documentation
et étiquettes
Chariot
de sécurité
Fixations pour la pose
Vis à tête hexagonale de
5/16 de po-18 x 7/8 de po (4)
Écrou de 5/16 de po-18 (4)
Rondelle-frein de 5/16 de po (4)
Tire-fond de
5/16 de po-9 x 1-5/8 de po (2)
Tire-fond de
5/16 de po-18 x 1-7/8 de po (2)
Vis 6AB x 1-1/2 po (2)
Poignée
Anneau d'arrêt (3)
Vis autotaraudeuse
1/4 po-14 x 5/8 po (2)
Agrafe isolée
Chevilles pour mur secs (2)
Axe de chape de
5/16 de po x 2-3/4 de po (1)
Axe de chape de
5/16 de po x 1 po (1)
Axe de chape de
5/16 de po x 1-1/4 de po (1)
Corde
S'il manque quoi que ce soit, vérifi er soigneusement le
matériel d'emballage. Les pièces peuvent être coincées dans
la mousse. Les ferrures de montage sont également indiquées
ci-après.
Bouton-poussoir éclairè
de la commande de porte
Biellette
courbée
Plaque de support
de la porte
Rail
®
Système Protector
(2) Détecteurs inverseurs de sécurité
(1 oeil de transmission et 1 oeil de réception)
avec fi l de sonnerie blanc et blanc/noir à deux
conducteurs fi xé
Fixations pour détecteur inverseur de sécurité
Tire-fond de 1/4 po x 1-1/2 po (4)
Boulon à tête bombée et à collet carré de
1/4 de po-20 x 1/2 po (4)
Écrou indesserrable de 1/4 de po-20 (4)
Écrou à oreilles (2)
Vis à tête hexagonale de
1/4 po-20 x 1-1/2 po (2)
Vis N˚ 10-32 x 3/8 de po (4)
Écrou indesserrable N˚ 10-32 (4)
Agrafe isolée
5
Support de linteau
avec axe de chape et
fi xation
Mousse de
polystyrène
Chaîne
Ouvre-porte
