6. Mise en service, utilisation

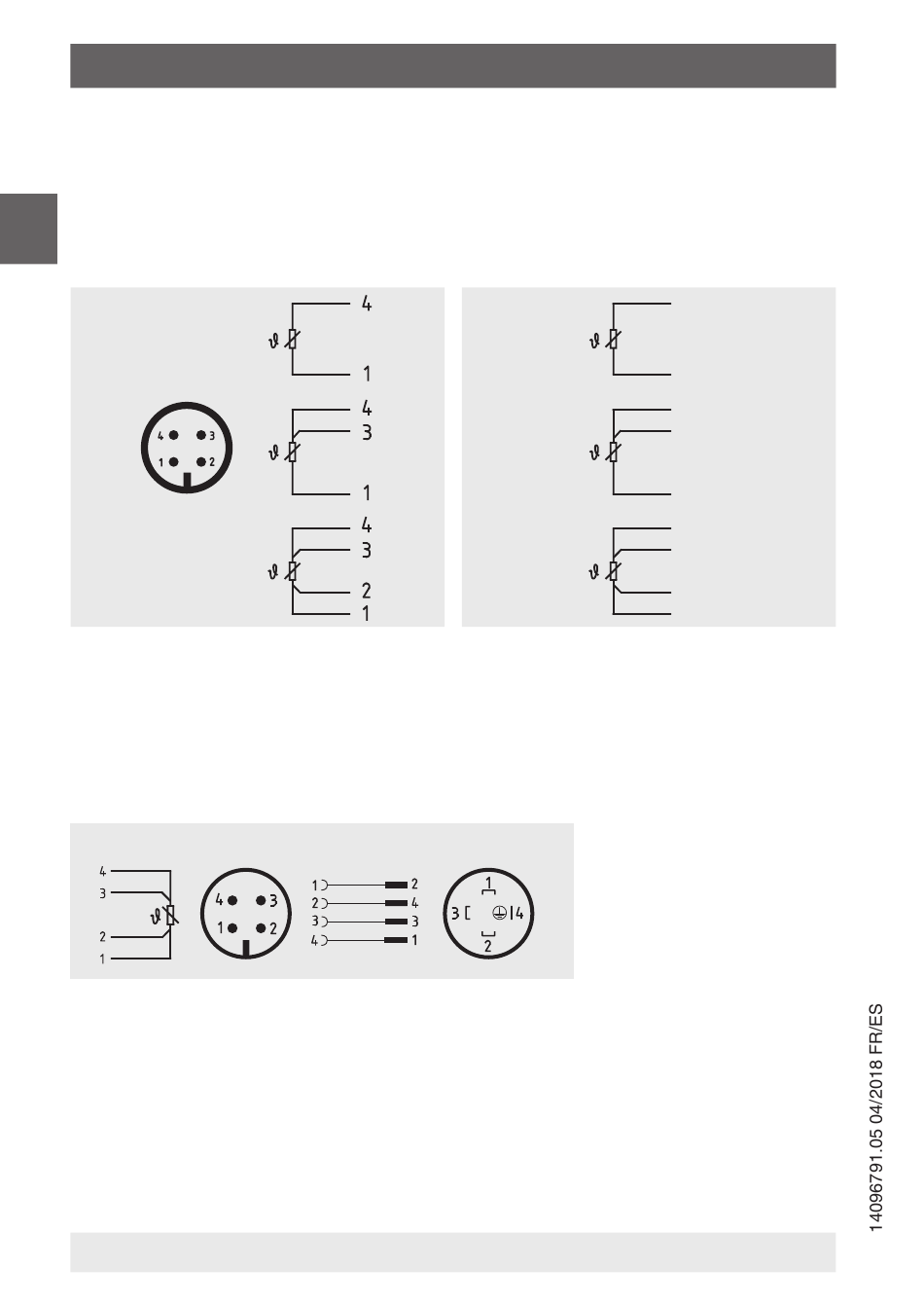

6.2 Raccordement électrique
Le raccordement électrique s'effectue à l'aide d'un connecteur circulaire.
Signal de sortie Pt100 et Pt1000 (standard)
■
FR
Connecteur circulaire M12 x 1
Autres configurations du raccordement possibles.
Pour plus d'informations, voir la documentation de commande.
4 ... 20 mA
Accessoires : Adaptateur Pt M12 x 1 raccordé à connecteur coudé
mA
Connecteur M12 x 1
24
DIN EN 175301-803
WIKA mode d'emploi types TR31-3, TR31-K (Ex i)
Câble directement connecté
2 fils
3 fils
4 fils
Connecteur coudé
rouge
blanc
rouge
rouge
blanc
rouge
rouge
blanc
blanc
