44 | Español

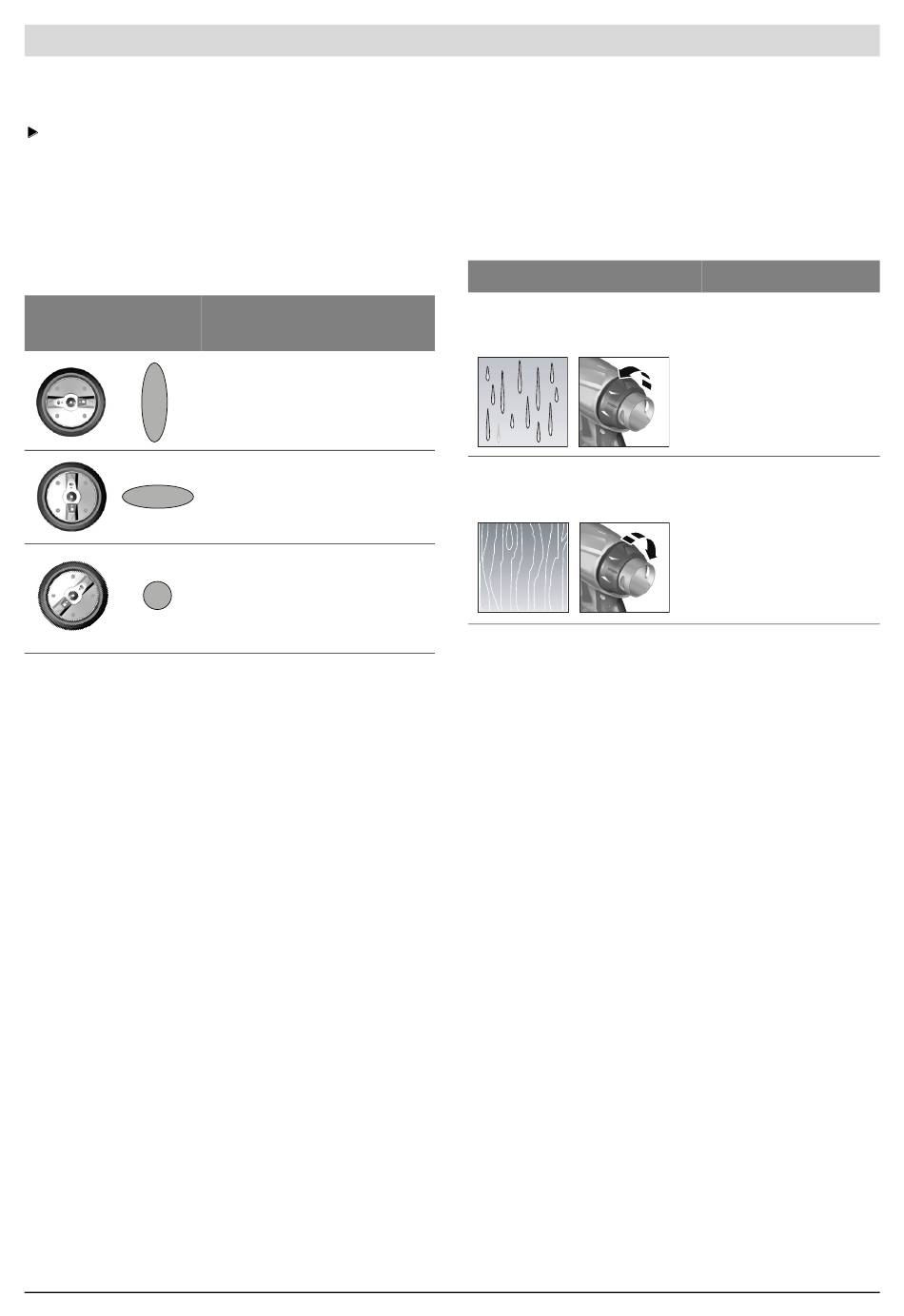

Ajuste de la forma del chorro (ver figura F)
Nunca accione el gatillo 9 mientras esté
ajustando la tapa de aire 2.
– Afloje la tuerca de sujeción 3.
– Gire la tapa de aire 2 a la posición deseada.
– Apriete firmemente de nuevo la tuerca de su-
jeción.
Tapa de Chorro
aire
1 609 929 R18 | (31.1.08)
Aplicación
A
Chorro elíptico vertical
para guiado horizontal
B
Chorro elíptico horizontal
para guiado vertical
C
Chorro circular para es-
quinas, cantos y puntos
difícilmente accesibles
Ajuste de la cantidad pulverizada
(ver figura G)
– Gire el regulador 5 para ajustar la cantidad
que desee pulverizar:
I: cantidad mínima,
IIII: cantidad máxima.
Cantidad pulverizada
La cantidad pulverizada
es excesiva:
La cantidad pulverizada
es insuficiente:
Deposición de la pistola de pulverización
(ver figura H)
Para depositar la pistola de pulverización ésta
puede engancharse en la horquilla de sujeción
16.
– Enganche la tuerca de sujeción 3 de la pistola
de pulverización en la horquilla de sujeción
16.
Ajuste
Reducir la canti-
dad pulverizada.
– Gire el
regulador 5
en dirección I.
Aumentar la canti-
dad pulverizada.
– Gire el
regulador 5
en dirección IIII.
