NOTE : On devra peut-être soulever légèrement le support
de fixation pour pouvoir retirer les couvercles.
 Débrancher les deux câbles de batterie centraux qui passent
par le support de fixation. Débrancher d'abord le câble noir
(négatif) puis le câble rouge (positif) en prenant soin d'éviter
le contact des fils débranchés avec les bornes.
 Soulever et mettre de côté le support de fixation de batteries.
 Débrancher les câbles de batterie avant ou arrière connectant
les batteries à remplacer. Débrancher d'abord le câble noir
(négatif) puis le câble rouge (positif) en prenant soin d'éviter
le contact des fils débranchés avec les bornes.
NOTE: Si on débranche les câbles à l'arrière de la tondeuse,
noter la position de la borne du thermistor de la batterie
sur la borne positive et veiller à replacer la borne au même
endroit.
 Remplacer la batterie ou les batteries si nécessaire.
 Réinstaller le support de fixation des batteries.
 Réinstaller les câbles de la batterie. Raccorder d'abord le
câble rouge (positif) puis le câble noir (négatif) en prenant
soin d'éviter le contact des fils débranchés avec les bornes.
 Réinstaller les couvercles des batteries.
 Pousser suffisamment le support de batteries à l'intérieur
de la tondeuse et rebrancher le thermistor de la batterie et
les fiches de connexion rapide de la batterie.
 Réinstaller les entretoises, les rondelles plates, les rondelles
de blocage et les boulons à tête hexagonale qui fixent les
pattes du plateau de batterie. Serrer fermement.
 Réinstaller la traverse arrière, puis replacer les boulons à
tête hexagonale et les écrous. Serrer fermement.
 Réinstaller le boulon à tête hexagonale dans le support de
fixation pour fixer le support de batteries en place. Serrer
fermement.
 Réinstaller le couvercle du compartiment de batteries et la
vis pour fermer.
NOTE : S'assurer que les languettes du couvercle de
compartiment de batteries sont bien insérées dans les fentes
du dessus de la tondeuse et les panneaux latéraux avant de
serrer les vis.
 Réinstaller le couvercle du compartiment de câblage et le
pousser jusqu'à ce que les languettes s'enclenchent puis
abaisser le siège de la tondeuse.
NOTE : Toujours s'assurer que la connexion du câble du
système de verrouillage de sécurité est solide avant de
réinstaller le couvercle du compartiment de câblage.
NOTE : Toujours obéir aux avertissements de sécurité
fournis avec la batterie. Mettre la batterie usagée aux rebuts
conformément aux règlements locaux et provinciaux.
ENTRETIEN
RONDELLE DE BLOCAGE
SUPPORT DE
FIXATION
RONDELLE DE BLOCAGE
BORNE DE THERMISTOR
29 — Français
BOULON
RONDELLE PLATE
ROUGE ( + )
BOULON
RONDELLE PLATE
ROUGE ( + )
NOIR ( – )

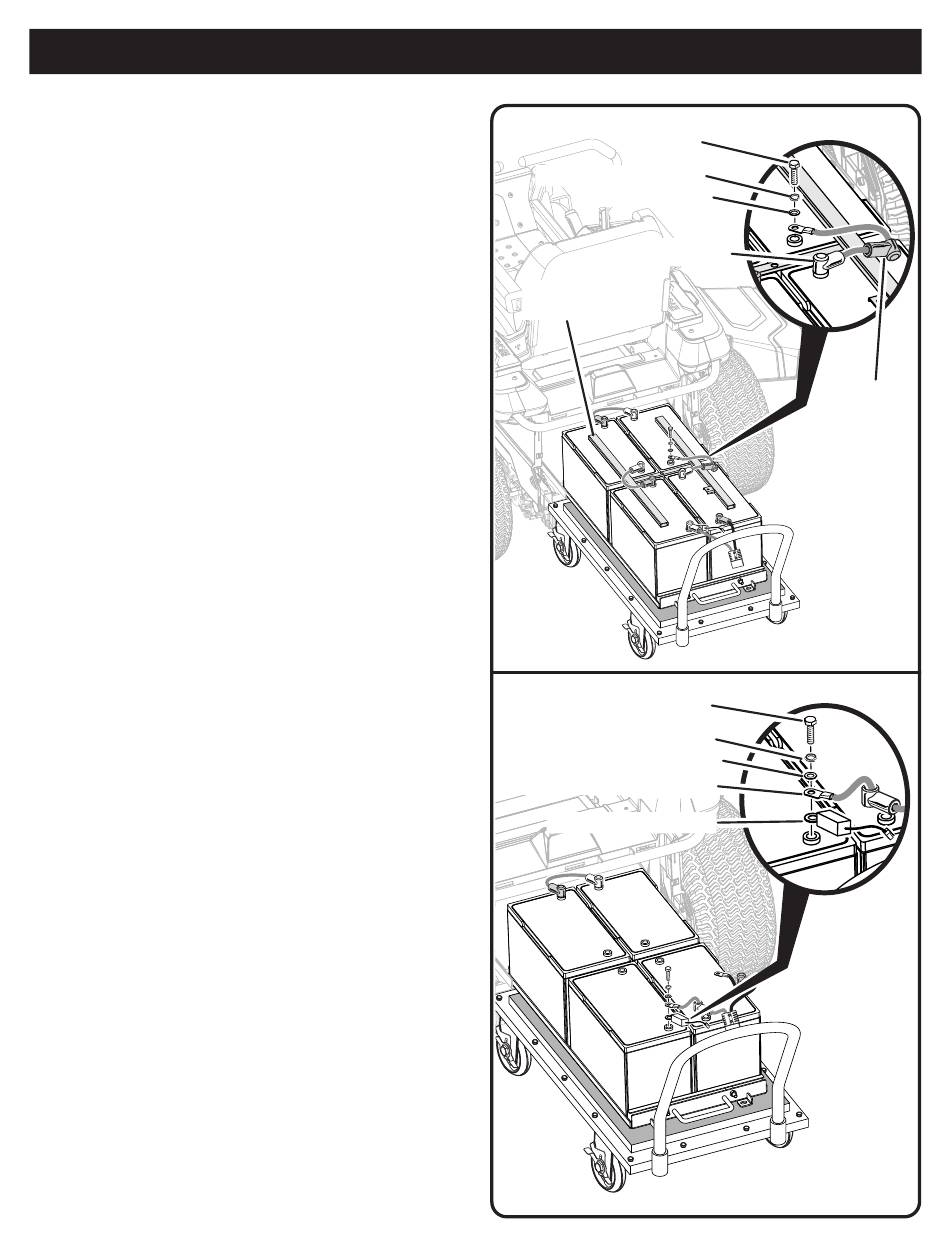

Fig. 31
Fig. 32
