MEMORY-24 - Console DMX 24 canaux pour blocs de puissance

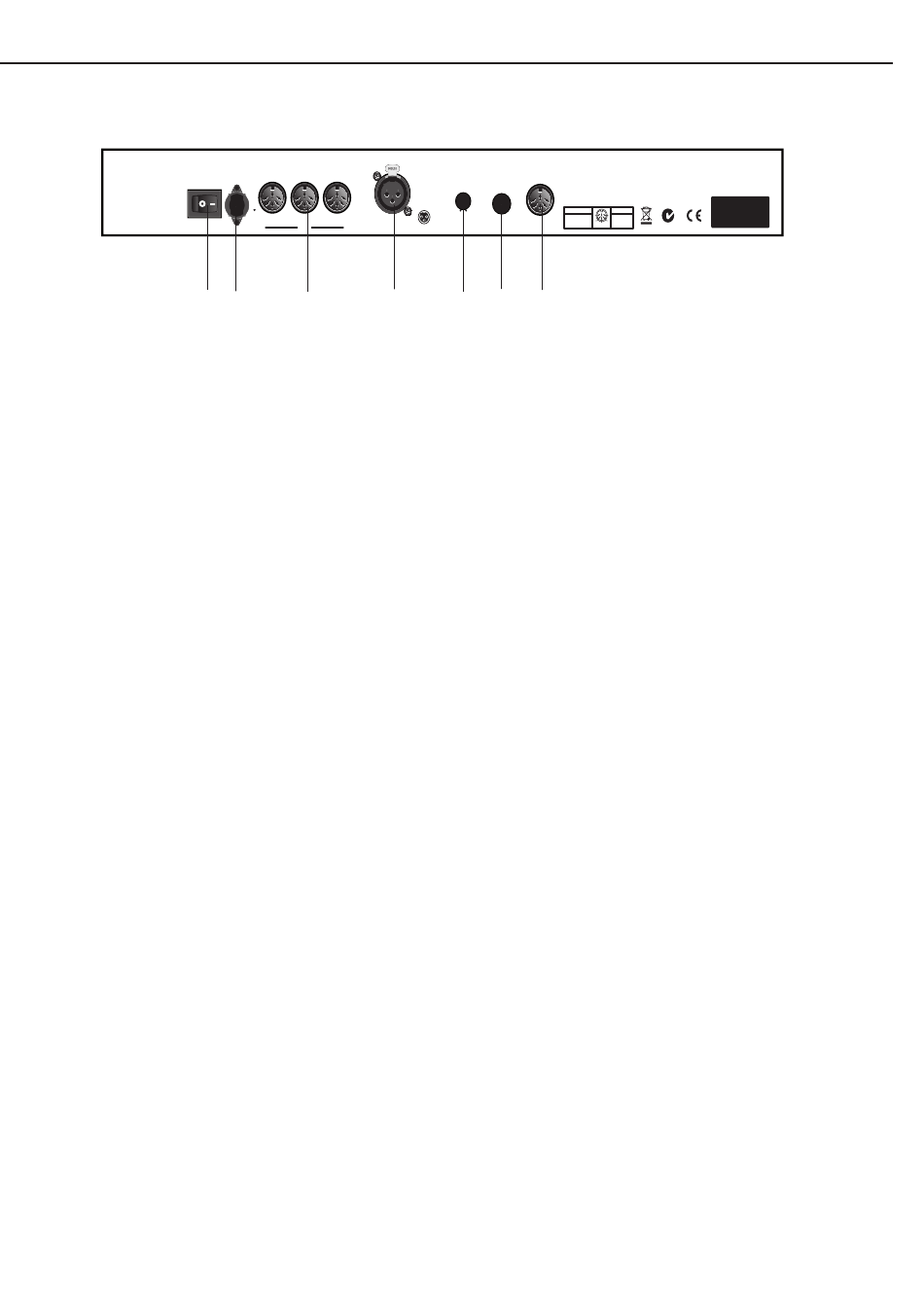

4 - Description des connections arrières
DC Input: 12-20VDC, 500mA Min
Audio: Line IN 0.1V-1Vp-p
Remote: 1/4"stereo jack
Full on
Black out
GND POWER
35 36
35 - Interrupteur POWER
Permet d'allumer ou d'éteindre la console.
36 - DC INPUT
DC 12-20V, 500mA Min. Il est vivement conseillé de n'utiliser que le cordon d'alimentation fournie avec la
MEMORY-24.
37 -MIDI Thru/Out/In
Ports MIDI pour connecter un séquenceur ou un appareil MIDI.
38 - DMX OUT
Fiche XLR 3 broches : Sortie du signal DMX.
39 - Entrée AUDIO
Fiche RCA permettant de recevoir un signal sonore de niveau ligne pour la synchronisation musicale des
enchaînements.
40 - Entrée REMOTE
Permet de relier une télécommande pour contrôler le black-out et le full on.
41 - FOG CONTROL OUT
Utilisez cette fiche pour commander à distance une machine à fumée.

5 - PROGRAMMATION

5.1 - Activer le mode Record

a - Appuyez (sans lâcher) sur la touche RECORD.
b - Et en même temps appuyez consécutivement sur les touches FLASH 1, 6, 6 et 8.
c - Relâchez la touche RECORD, la LED de la touche RECORD doit s'allumer pour confirmer l'activation du mode Record.
Si la LED ne s'allume pas c'est que votre code est inexact.
NB : La première fois que vous allumerez votre console le code Record sera touche FLASH numéro 1, 6, 6 et 8. Vous
pouvez changer ce code pour protéger vos programmations.

5.2 - Changement du code Record

a - Entrez le code Record actuel 1,6,6 et 8.
b - Appuyez sur les touches EDIT et RECORD en même temps.
c - Pendant que vous appuyez sur ses deux touches tapez le code désiré. Le code doit toujours être composé de 4
touches FLASH (les même touches:1, 1, 1 et1 ou des touches FLASH différentes)
d - Tapez votre code une seconde fois, les LEDs de tous les canaux et des toutes les touches SCENES doivent s'allumer
trois fois. Si les LEDs ne clignotent pas c'est que votre code est inexact.
e - Pour sortir du mode Record appuyez sur la touche RECORD et en même temps appuyez sur la touche REC EXIT,
relâchez les deux touches en même temps.
NB : Si vous voulez à nouveau changer le code Record, appuyez sur les touches RECORD et REC EXIT en même temps.
Page 6
THRU OUT IN
DMX OUT
MIDI
DC IN
37 38
MIDI THRU/OUT
1=Ground
3
2=Data-
1=NC; 2=GND
3=Data+ 3=NC; 4=V+
AUDIO REMOTE FOG MACHINE 5
5=Signal 2
39 40 41
MIDI IN
1
1=NC; 2=NC
3=NC; 4=V+
4
5=Signal
