Manuels Connexes pour Contest PILOT - 192PRO
Sommaire des Matières pour Contest PILOT - 192PRO

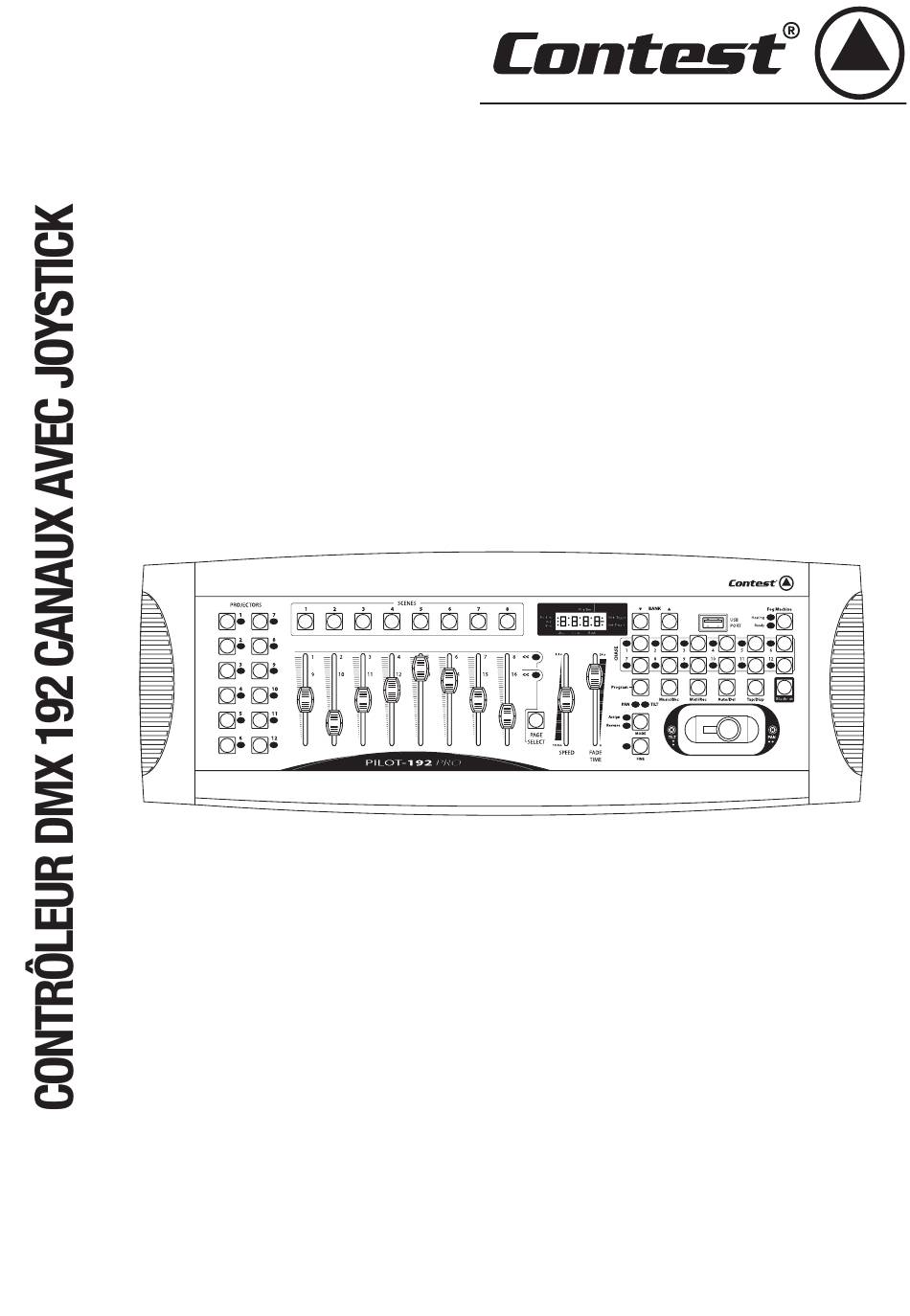

- Page 1 PILOT - 192PRO GUIDE DE L’UTILISATEUR 9073 - Version 3 / 09-2018...
-
Page 2: Instructions De Sécurité
Seuls les services techniques compétents et reconnus par jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. CONTEST sont habilités à réaliser la maintenance de cet appareil. Contactez un service technique compétent pour la maintenance de cet appareil. -
Page 3: Description Des Commandes
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 2 - Description des commandes 5 6 7 16 17 18 19 20 1 - Projectors (1 à 12) Permettent de sélectionner les projecteurs pour lesquels le réglage des valeurs DMX sera effectif. 2 - Potentiomètres (1 à... -
Page 4: Description Des Connections Arrières
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 16 - Music / Bkc a - Permet de synchroniser les enchaînements avec la musique, grâce au micro interne. b - Permet, en mode programmation, de copier des banques de scènes. 17 - Midi rec a - Permet d’enregistrer les scènes ou des étapes d'enchaînement en mode programmation. -
Page 5: Paramétrage Du Joystick
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 4 - Paramétrage du joystick A - ASSIGNER LE JOYSTICK 1 - Appuyez 2 secondes sur la touche PROGRAM, jusqu'à ce que le témoin prog sur l'écran clignote. Quand le témoin lumineux clignote, le mode programmation est enclenché... -
Page 6: Effacer L'assignation Pan Et Tilt Du Joystick
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 5 - Appuyez sur la touche TAP/DISP pour sélectionner le PH (8 bits) ou le PL (16 bits). Sélectionnez le "PH.XX", appuyez longuement sur la touche MODE et appuyez brièvement sur la touche du numéro de la scène correspondant au numéro du canal du PAN de votre projecteur. -
Page 7: Contrôle Manuel
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 6 - Contrôle manuel Quand vous allumez la console, le programme par défaut est le mode manuel/black-out. Toutes les sorties sont en mode black-out. Pour savoir si votre console est en mode black-out, regardez l'indicateur lumineux Black-out sur l'écran de votre console, s'il clignote la console est en mode black-out, s'il est éteint la console est en mode manuel. -
Page 8: Modifier Une Scène
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 8 - Modifier une scène 1 - Appuyez sur la touche PROGRAM pendant 2 secondes, jusqu'à ce que le témoin lumineux Prog de l'écran clignote. Quand le témoin lumineux clignote, le mode programmation est enclenché et vous pouvez relâcher la touche. -
Page 9: Effacer Toutes Les Scènes
11 - Effacer toutes les scènes 1 - Appuyer sur l'interrupteur situé sur le panneau arrière de la PILOT - 192PRO pour éteindre la console. 2 - Appuyez en même temps sur la touche PROGRAM et la touche BANK , et rallumer la console via l'interrupteur. -
Page 10: Programmer Un Enchaînement
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 13 - Programmer un enchaînement La console PILOT-192PRO a 12 enchaînements (chases). Chacun d'eux peut contenir 240 scènes maximum. Vous pouvez suivre les instructions ci-dessous pour la programmation de ces enchaînements : 1 - Appuyez sur la touche PROGRAM pendant 2 secondes, jusqu'à... -
Page 11: Éditer Un Enchaînement
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 14 - Éditer un enchaînement A - AJOUTER UNE ÉTAPE À UN ENCHAÎNEMENT 1 - Appuyez sur la touche PROGRAM pendant 2 secondes, jusqu'à ce que le témoin lumineux Prog de l'écran clignote. -
Page 12: Restituer Un Enchaînement
D - EFFACER TOUS LES ENCHAÎNEMENTS 1 - Appuyer sur l'interrupteur situé sur le panneau arrière de la PILOT - 192PRO pour éteindre la console. 2 - Appuyez en même temps sur la touche AUTO/DEL et la touche BANK , et rallumer la console via l'interrupteur. -
Page 13: Copier Des Banques Ou Un Projecteur
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français C - TRIGGER MUSICAL (AUDIO TRIGGER) 1 - Appuyez sur la touche MUSIC/REC, le témoin lumineux Audio Trigger de l'écran s'allumera. Le témoin lumineux vous confirme que vous êtes en mode musical. 2 - Appuyez sur une des touches CHASE pour sélectionner l'enchaînement désiré. - Page 14 PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 18 - MIDI A - PROGRAMMER LE CANAL MIDI 1 - Appuyez pendant 2 secondes sur la touche MIDI, jusqu'à ce que l'écran affiche "In : xx" qui représente le canal midi en cours de programmation.
-
Page 15: Caractéristiques Techniques
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Français 19 - Caractéristiques techniques - 8 potentiomètres pour un contrôle manuel - 192 canaux DMX - Potentiomètre pour le speed, un autre pour le fade time - 30 banques de scènes, et 8 scènes programmable par banque - 12 enchaînement programmables, 240 scènes par enchaînement - Microphone incorporé... - Page 16 être effectuées sans notification préalable. C’est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel. ® Pour bénéficier des dernières informations et mises à jour sur les produits CONTEST connectez-vous sur www.contest-lighting.com CONTEST ®...
