Table des Matières
Manuels Connexes pour Contest PILOT-8
Sommaire des Matières pour Contest PILOT-8

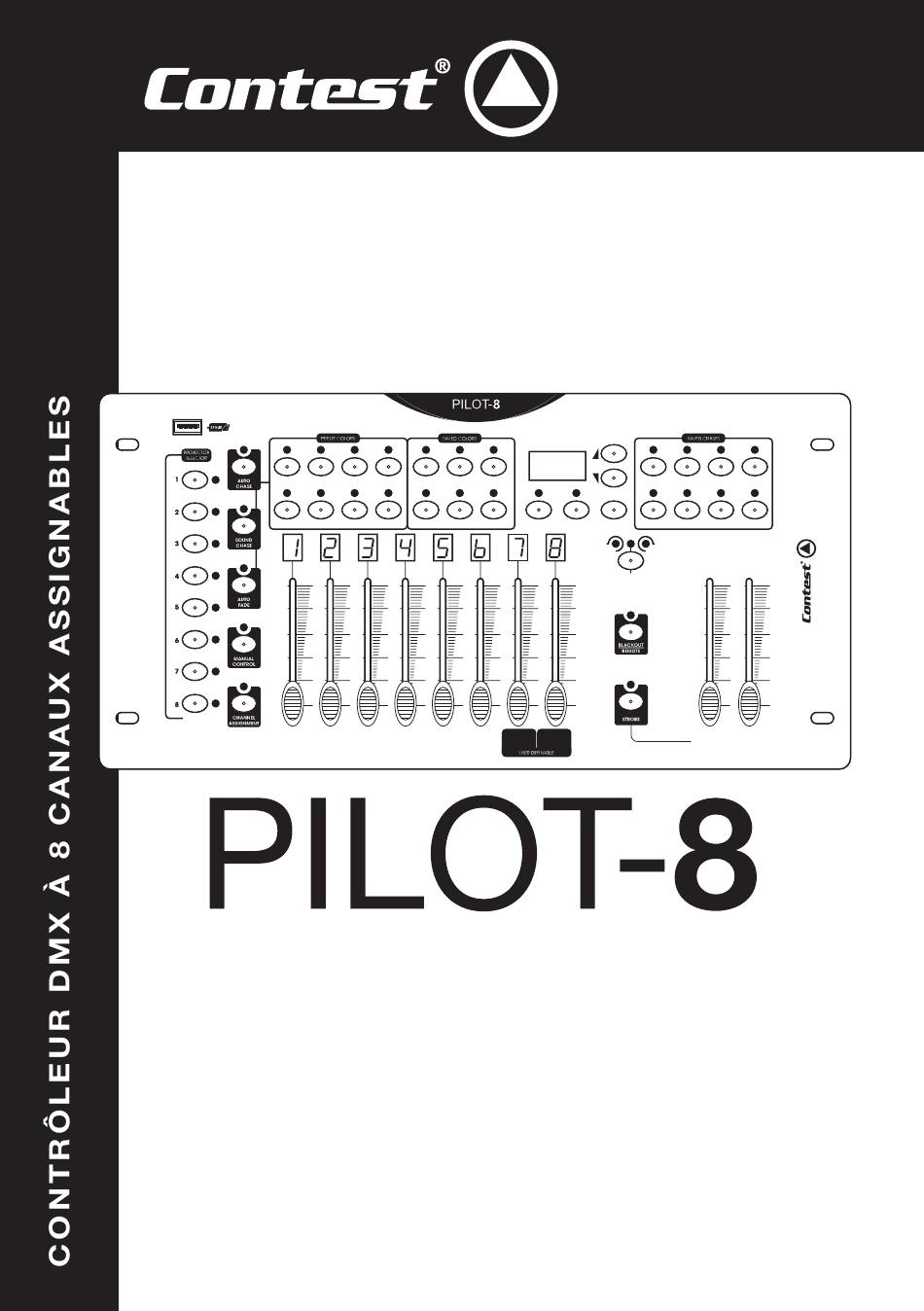

- Page 1 GREEN BLUE YELLOW INSERT DELETE CYAN ORANGE PURPLE WHITE RECORD CLEAR MANUAL AUTO MUSIC CHASE / FADE GREEN BLUE WHITE AMBER DIMMER STROBE SPEED SPEED GUIDE DE L’UTILISATEUR 10126 - Version 1.0 Décembre 2013...
-
Page 2: Instructions De Sécurité
PILOT-8- Contrôleur DMX à 8 canaux assignables 1 - Instructions de sécurité Informations importantes de sécurité Cet appareil a été créé pour fonctionner en lieu chauf- Cet appareil contient à l’intérieur de son boîtier, des fé et isolé de toute forme d'humidité ou de projection parties non isolées sous tensions suffisamment éle-... -
Page 3: Instructions Et Recommandations
PILOT-8 - Contrôleur DMX à 8 canaux assignables Instructions et recommandations 1 - Lisez les instructions : 10 - Alimentation électrique : Il est conseillé de bien lire toutes les instructions d’utilisation Ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de l’appareil. Si et de fonctionnement avant l’utilisation de l’appareil. -
Page 4: Description De L'appareil
PILOT-8- Contrôleur DMX à 8 canaux assignables 2 - Description de l’appareil 5 4 3 2 Page 4... -
Page 5: Description De La Façade
PILOT-8 - Contrôleur DMX à 8 canaux assignables 2.1 - Description de la façade PROJECTOR SELECTOR Touches UP/DOWN Permettent de sélectionner une banque, de faire défiler Permet de sélectionner les appareils à piloter. les enchaînements manuellement, de régler la sensibilité... -
Page 6: Description Des Différents Affichages
PILOT-8- Contrôleur DMX à 8 canaux assignables 2.3 - Description des différents affichages Affichage des banques de couleurs personnelles. 4 banques de 6 couleurs, 24 couleurs au total. Affichage des couleurs personnelles. Le chiffre avant le point indique le numéro de la banque, le chiffre après le point indique le numéro de la couleur. -
Page 7: Affectation Des Touches Projector Selector Aux Canaux Dmx
PILOT-8 - Contrôleur DMX à 8 canaux assignables 2.4 - Affectation des touches PROJECTOR SELECTOR aux canaux DMX Chacune des touches PROJECTOR SELECTOR concerne huit canaux DMX. Lors de l’adressage des projecteurs vous devez tenir compte de la touche à laquelle vous désirez associer votre projecteur. -
Page 8: Fonctionnement
PILOT-8- Contrôleur DMX à 8 canaux assignables 3 - Fonctionnement Avant toute opération, reliez le transformateur de tension au secteur puis ce dernier à la console via l’entrée alimentation. Mettez la console sous tension grâce à l’interrupteur. Toute la première partie de ce guide expliquera le fonctionnement de la console en considérant qu’aucune télécommande n’est reliée. -
Page 9: Effacement Des Couleurs Personnelles
PILOT-8 - Contrôleur DMX à 8 canaux assignables 3.3 - Effacement des couleurs personnelles Passez en mode programmation en appuyant plus de 3 secondes sur le bouton RECORD. L’afficheur indique alors LOCK. Pour débloquer l’accès à la programmation, appuyer 6 fois sur la touche 6 dans la zone de sélection des projecteurs (PROJECTOR SELECTOR). -
Page 10: Insertion D'étapes À Un Enchaînement
PILOT-8- Contrôleur DMX à 8 canaux assignables 3.5 - Insertion d’étapes à un enchaînement Passez en mode programmation en appuyant plus de 3 secondes sur le bouton RECORD. L’afficheur indique alors LOCK. Pour débloquer l’accès à la programmation, appuyer 6 fois sur la touche 6 dans la zone de sélection des projecteurs (PROJECTOR SELECTOR). -
Page 11: Re-Initialiser Et Revenir Aux Paramètres D'usine
PILOT-8 - Contrôleur DMX à 8 canaux assignables 3.8 - Re-initialiser et revenir aux paramètres d’usine ATTENTION TOUS LES RÉGLAGES ET PROGRAMMES SERONT PERDUS Mettez la console hors tension. Appuyez simultanément sur les touches RECORD et DELETE/CLEAR. Sans relâcher ces touches, mettez la console sous tension. -
Page 12: Enchaîner Les Couleurs Pré Programmées
PILOT-8- Contrôleur DMX à 8 canaux assignables B - Le mode musical Assurez vous que la LED BLACKOUT ne soit pas allumée. Sélectionnez un ou plusieurs enchaînements. Passez au mode musical à l’aide de la touche MANUAL/MUSIC/AUTO. Ajustez la sensibilité du micro à l’aide des touches UP et DOWN. -
Page 13: Fonctionnalités De La Touche Blackout / Remote
PILOT-8 - Contrôleur DMX à 8 canaux assignables 3.12 - Surcharger la sortie Lors du défilement des couleurs pré programmées ou des enchaînements, vous pouvez modifier les couleurs en agissant sur les potentiomètres de canal. Assurez vous que la LED BLACKOUT ne soit pas allumée. -
Page 14: Utilisation De La Commande Optionnelle Easy
PILOT-8- Contrôleur DMX à 8 canaux assignables 3.15 - Utilisation de la commande optionnelle EASY-2 Pour activer l’utilisation de la télécommande, appuyez plus de 3 secondes sur la touche BLACKOUT/REMOTE ou plus de 2 secondes sur la touche STANDBY de la télécommande. La LED MODE de la télécommande s’allume et la LED BLACKOUT/REMOTE de la console clignote. - Page 15 PILOT-8 - Contrôleur DMX à 8 canaux assignables Page 15...
- Page 16 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
