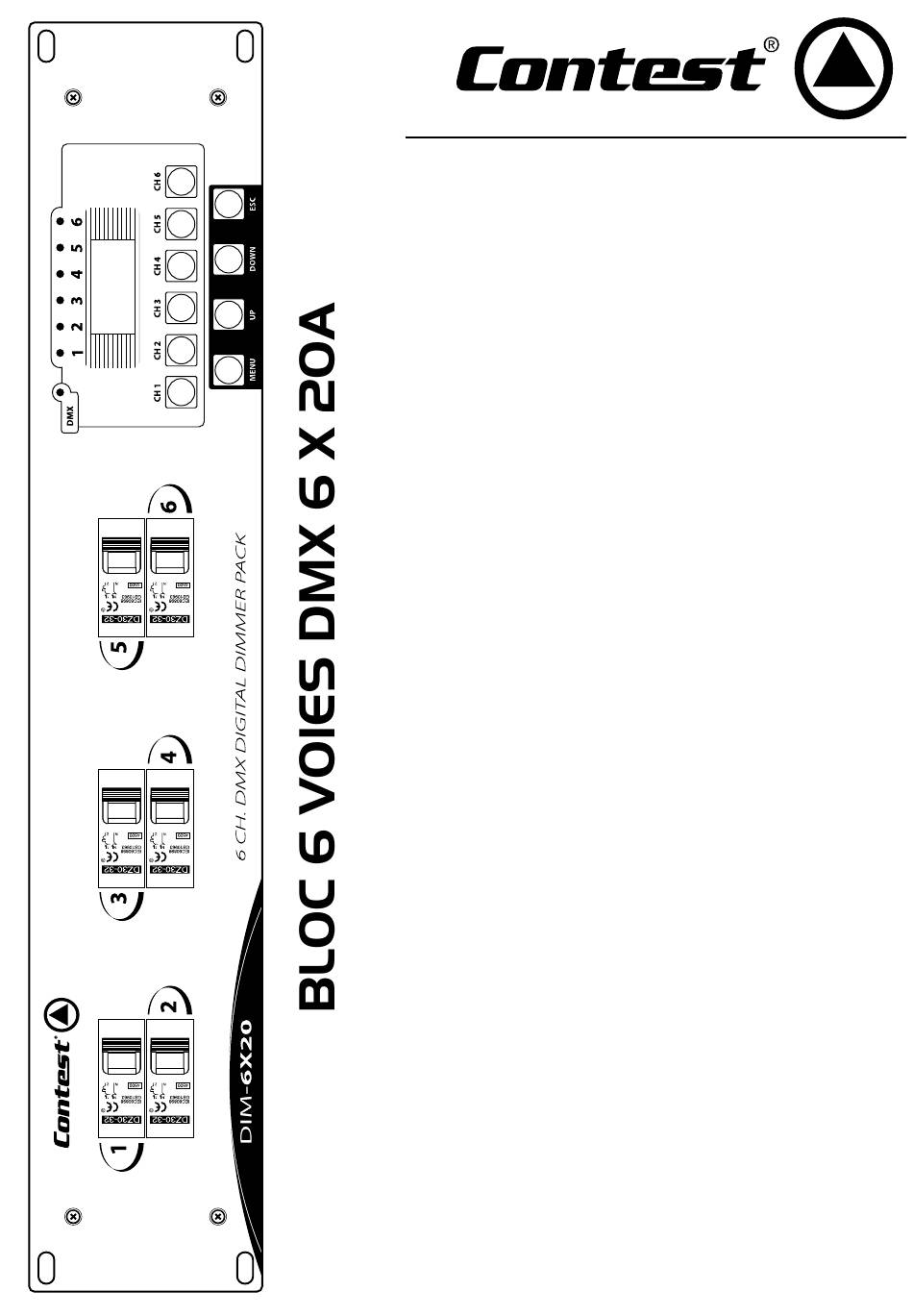

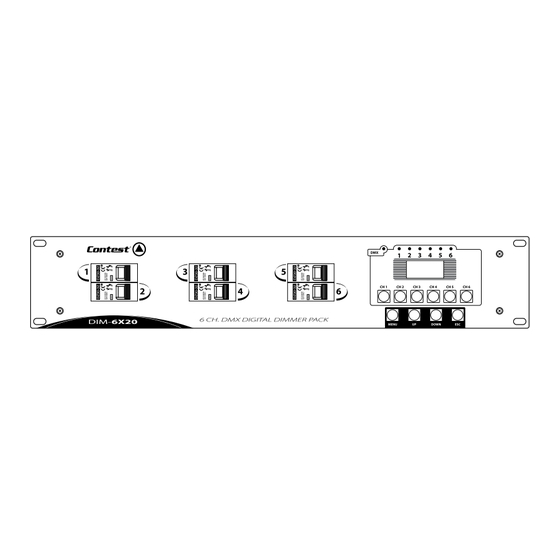

- Page 1 DIM-6x20 GUIDE DE L’UTILISATEUR 9069 - Version 1.0 Décembre 2007...
-
Page 2: Instructions De Sécurité
DIM-6x20 - Bloc 6 voies DMX 6 x 20A 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. -
Page 3: Caractéristiques Techniques
DIM-6x20 - Bloc 6 voies DMX 6 x 20A 3 - Caractéristiques techniques • Poids : 9 kg. • Dimensions : 482 x 390 x 90 mm. • Alimentation : AC 230V, 50-60Hz, 120A. • Sorties : 20A par canal. -
Page 4: Schémas De Montage Électrique
DIM-6x20 - Bloc 6 voies DMX 6 x 20A Face arrière 1 - Alimentation. AC 230V - 50/60Hz, 120A max. 2 - Sorties monophasées sur borniers internes. 3 - Sortie DMX 4 - Entrée DMX 5 - Entrée analogique Pour commande 0-10V. -
Page 5: Câblage Triphasé
6 - Menu par défaut Allumez le bloc DIM-6x20, tout d’abord l’écran affichera la révision du soft, puis le menu par défaut s’affichera. Le menu par défaut est représenté par une ligne d’images dynamiques et une ligne de caractères, la première ligne représente la valeur de l’intensité... -
Page 6: Paramétrage Des Menus
DIM-6x20 - Bloc 6 voies DMX 6 x 20A 7 - Paramétrage des menus Appuyez sur la touche MENU, pour découvrir les cinq options que vous propose le DIM 6x20 : Patching, DMX Fail, MaxLevel, MinLevel et Curve, vous pouvez utiliser les touches UP et DOWN pour naviguer dans le menu. - Page 7 DIM-6x20 - Bloc 6 voies DMX 6 x 20A e - En mode Independent : utilisez les touches UP et DOWN pour naviguer entre l’option All et Single, et appuyez sur la touche MENU pour entrer dans le mode désiré.
- Page 8 DIM-6x20 - Bloc 6 voies DMX 6 x 20A 7-2. DMX Fail a - Appuyez sur les touches UP et DOWN pour naviguer dans le menu. b - Quand DMX Fail apparaît sur l’écran, appuyez sur la touche MENU pour entrer dans le sous-menu DMX Fail. Vous pouvez utiliser les touches UP et DOWN pour sélectionner les différents modes DMX Fail : LastHold,...
- Page 9 DIM-6x20 - Bloc 6 voies DMX 6 x 20A 7-3. MaxLevel a - Appuyez sur les touches UP et DOWN pour atteindre le menu MaxLevel. b - Quand MaxLevel (niveau maximum) apparaît à l’écran, appuyez sur la touche MENU pour entrer dans le sous-menu MaxLevel.
- Page 10 DIM-6x20 - Bloc 6 voies DMX 6 x 20A g - Appuyez sur la touche ESC pour sauvegarder votre réglage en mémoire. Page 10...
- Page 11 DIM-6x20 - Bloc 6 voies DMX 6 x 20A 7-4. MinLevel a - Appuyez sur les touches UP et DOWN pour naviguer dans le menu. b - Quand MinLevel (niveau minimum) apparaît à l’écran, appuyez sur la touche MENU pour entrer dans le sous-menu MinLevel.
- Page 12 DIM-6x20 - Bloc 6 voies DMX 6 x 20A f - Appuyez sur les touches UP et DOWN pour régler la valeur minimale du canal (de 000% à 030%). g - Appuyez sur la touche ESC pour sauvegarder votre réglage en mémoire.
- Page 13 DIM-6x20 - Bloc 6 voies DMX 6 x 20A 7-5. Curve a - Appuyez sur les touches UP et DOWN pour naviguer dans le menu. b - Quand Curve (forme du signal) apparaît à l’écran, appuyez sur la touche MENU pour entrer dans le sous-menu Curve.
- Page 14 DIM-6x20 - Bloc 6 voies DMX 6 x 20A f - Appuyez sur les touches UP et DOWN sélectionner l’option désirée (Linear, S-Curve, NonDim ou Square). g - Appuyez sur la touche ESC pour sauvegarder votre réglage en mémoire. h - Appuyez une seconde fois sur la touche ESC pour retourner au menu par défaut.
- Page 15 DIM-6x20 - Bloc 6 voies DMX 6 x 20A Page 15...
- Page 16 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des...
