Contest MEMORY-24 Guide De L'utilisateur
Table des Matières
Liens rapides
Table des Matières
Manuels Connexes pour Contest MEMORY-24
Sommaire des Matières pour Contest MEMORY-24

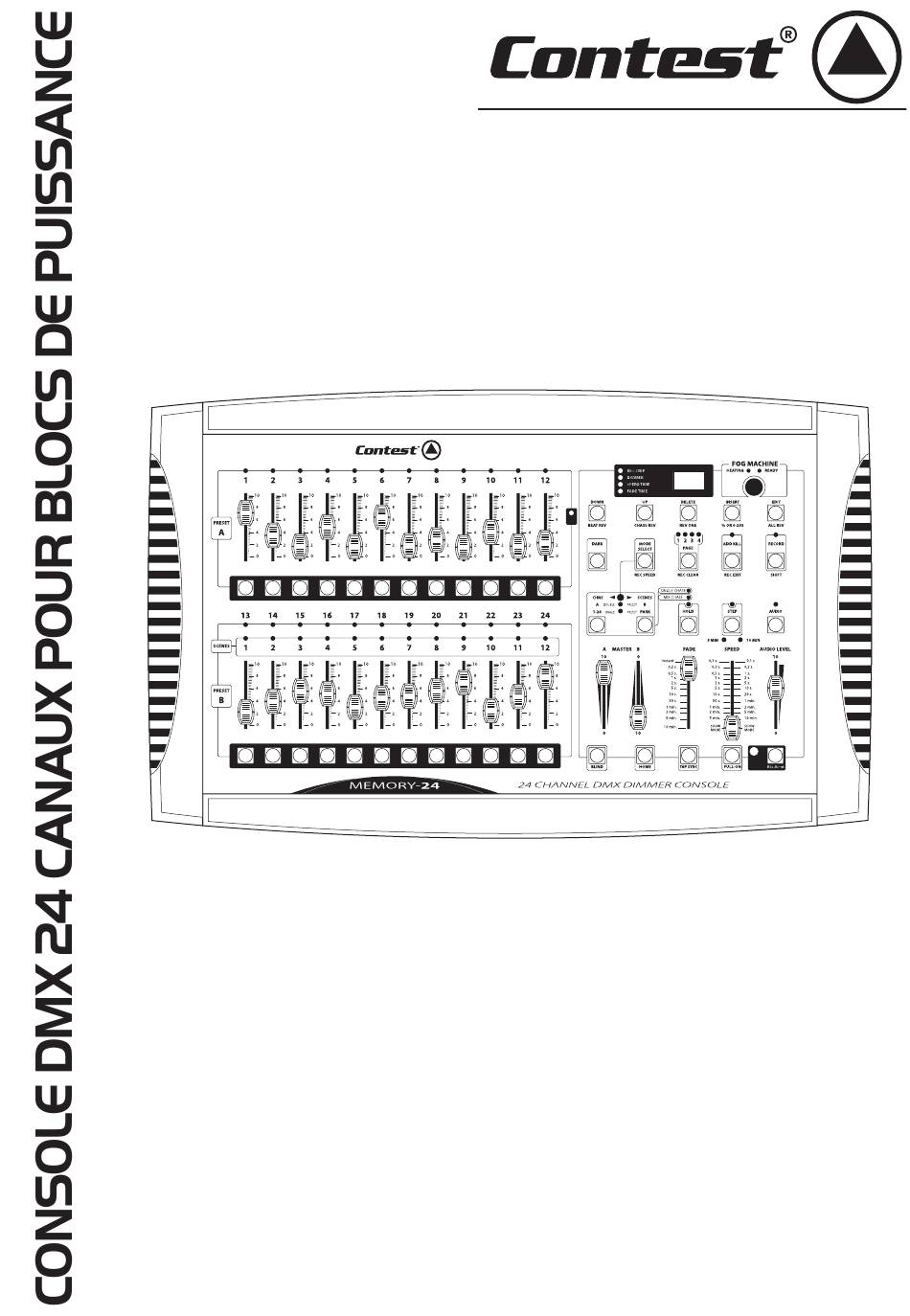

- Page 1 MEMORY-24 GUIDE DE L’UTILISATEUR 9067 - Version 1.0 Décembre 2007...
-
Page 2: Table Des Matières
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance TABLE DES MATIèRES 1 - Instructions de sécurité ----------------------------------------------------------------------- 3 2 - Précautions d’utilisation --------------------------------------------------------------------- 3 3 - Description des commandes ---------------------------------------------------------------- 4 4 - Description des connections arrières ------------------------------------------------------ 6 5 - PROGRAMMATION -------------------------------------------------------------------------- 6 5.1 - Activer le mode Record... -
Page 3: Instructions De Sécurité
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. -
Page 4: Description Des Commandes
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 3 - Description des commandes 10 11 1 - LEDs de preset A Permettent de voir l'intensité lumineuse, la valeur, des canaux 1 à 12 correspondants. 2 - Potentiomètres (1à12) Permettent de programmer ou de contrôler l'intensité... - Page 5 MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 12 - Touche PAGE Permet de sélectionner les pages de scènes1, 2, 3 ou 4. 13 - Touche DELETE/REV ONE Delete permet d'effacer n'importe quelle étapes d'une scène et Rev One permet d'inverser l'enchaînement de n'importe quel programme.
-
Page 6: Description Des Connections Arrières
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 4 - Description des connections arrières DC Input: 12-20VDC, 500mA Min Audio: Line IN 0.1V-1Vp-p MIDI THRU/OUT MIDI IN Remote: 1/4"stereo jack 1=Ground 2=Data- 1=NC; 2=GND 1=NC; 2=NC Full on... -
Page 7: Programmer Une Scène
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 5.3 - Programmer une scène a - Activez le mode Record. b - Sélectionnez le mode Single 1-24 en appuyant sur la touche MODE SELECT. Cette sélection vous permettra de contrôler les 24 canaux dans votre programmation. -
Page 8: Insérez Une Scène Dans Un Programme
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 6.3 - Insérez une scène dans un programme Ex : Insérez une scène avec les canaux 1 à 12 au maximum entre les étapes 4 et 5 du programme 35 : a - Activer le mode Record b - Poussez les potentiomètres des canaux 1 à... -
Page 9: Restituer Un Programme En Mode Audio
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 7.2 - Restituer un Programme en mode Audio a - Utilisez le microphone intégré ou l'entrée audio. b - Sélectionnez le programme désiré comme décrit ci-dessus. c - Appuyez sur la touche AUDIO, jusqu'à ce que la LED s'allume ce qui confirme l'activation du mode Audio. -
Page 10: Envoyer Des Données Midi
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 8.5 - Envoyer des données MIDI a - Appuyez en même temps sur la touche RECORD et 3 fois sur la touche FLASH 4. L'écran affichera ''OUT'', la console est prête à envoyer des données. -
Page 11: Effacer Les Canaux Dmx Paramétrés
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 9.2 - Effacer les canaux DMX paramétrés a - Assurez vous que le mode RECORD est activé. Appuyez et maintenez enfoncée la touche RECORD. b - Appuyez 3 fois sur la touche FLASH7 tout en maintenant enfoncée la touche RECORD. Les canaux DMX paramétrés sont effacés et la console reprend ses paramètres DMX d'usine (canaux 1 à... -
Page 12: Mode Single
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 10.5 - Mode Single a - Tous les programmes seront restitués les uns à la suite des autres dans l'ordre des numéros des programmes (P1, P2, P3...). b - L'écran affichera le numéro du programme en cours de restitution. -
Page 13: Caractéristiques Techniques
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 10.11 - Mode Double Preset a - Appuyez sur la touche SELECT MODE pour activer le Mode Double Preset. b - Dans ce mode, les potentiomètres des canaux 1 à 12 et les potentiomètres des canaux 13 à 24 contrôle tous les deux 12 canaux. -
Page 14: Organigramme De Base : Programmation D'un Enchaînement
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 12 - ORGANIGRAMME DE BASE : PROGRAMMATION D'UN ENCHAÎNEMENT ACTION AFFICHAGE/RESULTAT Activez le mode RECORD : La LED RECORD s'allume : vous Simultanément RECORD + FLASH êtes en mode programmation 1, 6, 6 et 8 Potentiomètres MASTER A et... -
Page 15: Notes
MEMORY-24 - Console DMX 24 canaux pour blocs de puissance 13 - NOTES Page 15... - Page 16 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des...
