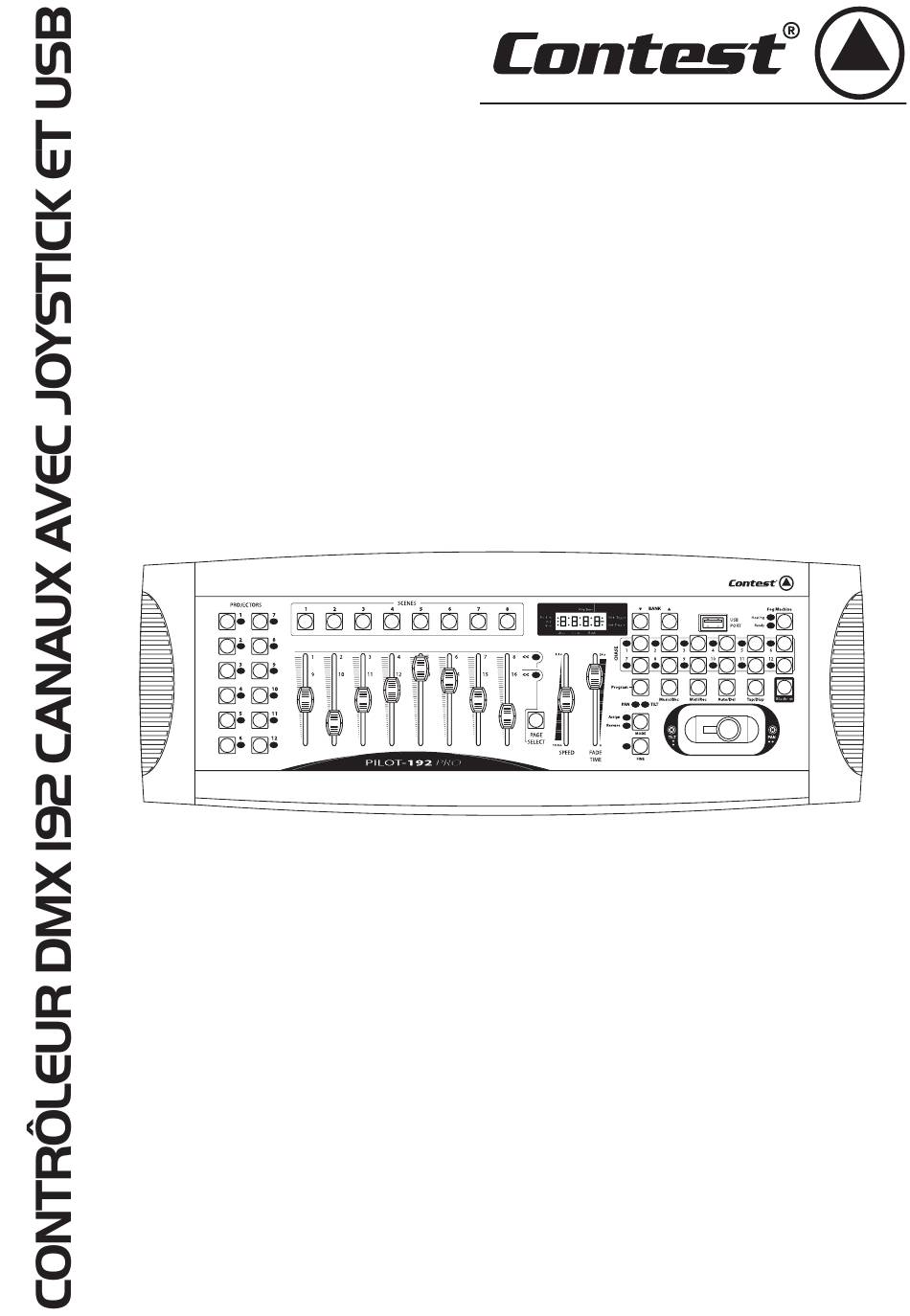

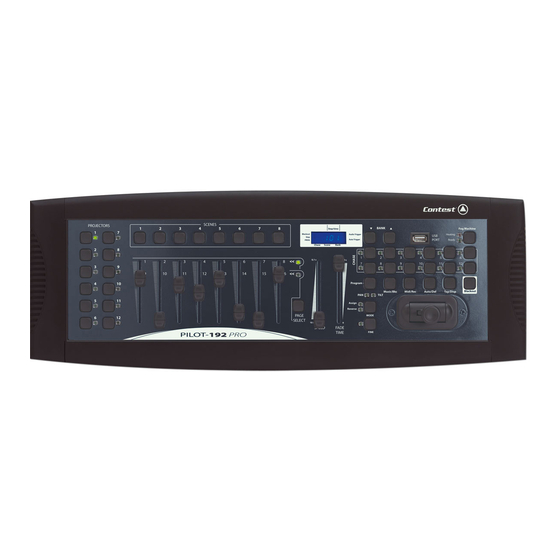

- Page 1 PILOT - 192PRO GUIDE DE L’UTILISATEUR 9073 - Version 1.0 Décembre 2007...
-
Page 2: Table Des Matières
PILOT-192PRO - Console DMX universelle 192 canaux avec USB TABLE DES MATIèRES 1 - Instructions de sécurité ----------------------------------------------------------------------- 3 2 - Précautions d’utilisation --------------------------------------------------------------------- 3 3 - Description des commandes ---------------------------------------------------------------- 4 4 - Description des connections arrières ------------------------------------------------------ 5 5 - Paramétrage du joystick --------------------------------------------------------------------- 6... -
Page 3: Instructions De Sécurité
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. -
Page 4: Description Des Commandes
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 3 - Description des commandes 5 6 7 16 17 18 19 20 1 - Projectors (1à12) Permettent de sélectionner les projecteurs pour lesquels le réglage des valeurs DMX sera effectif. -
Page 5: Description Des Connections Arrières
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 13 - Fog Machine Permet de déclencher une machine à fumée. Lorsque la machine chauffe la LED Heating s'allume et quand elle est prête à fonctionner, la led Ready s’allume. 14 - Chase ( 1 à 12 ) Permettent de sélectionner les enchaînements pour les programmer ou pour les lancer. 15 - Program Permet d’entrer ou de sortir du mode programmation en appuyant plus de 2 secondes. 16 - Music / Bkc a - Permet de synchroniser les enchaînements avec la musique, grâce au micro interne. -
Page 6: Paramétrage Du Joystick
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 5 - Paramétrage du joystick A - ASSIgneR Le jOySTICk 1 - Appuyez 2 secondes sur la touche PROGRAM, jusqu'à ce que le témoin prog sur l'écran clignote. Quand le témoin lumineux clignote, le mode programmation est enclenché et vous pouvez relâcher la touche. -
Page 7: Effacer L'assignation Pan Et Tilt Du Joystick
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Sélectionnez le "PH.XX", appuyez longuement sur la touche MODE et appuyez brièvement sur la touche du numéro de la scène correspondant au numéro du canal du PAN de votre projecteur. Si votre projecteur a un PAN 16 bits , appuyez sur la touche TAP/DISP et l'écran affiche PL.XX . Appuyez longuement sur la touche MODE et appuyez brièvement sur la touche correspondant au canal PAN de votre projecteur. -
Page 8: Programmer Une Scène
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 8 - Programmer une scène 1 - Appuyez sur la touche PROGRAM pendant 2 secondes, jusqu'à ce que le témoin lumineux Prog de l'écran clignote. Quand le témoin lumineux clignote, le mode programmation est enclenché et vous pouvez relâcher la touche. 2 - Sélectionnez les projecteurs que vous souhaitez utiliser pour votre scène, en appuyant sur les touches PROJECTORS. -
Page 9: Copier Une Scène
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 10 - Copier une scène 1 - Appuyez sur la touche PROGRAM pendant 2 secondes, jusqu'à ce que le témoin lumineux Prog de l'écran clignote. Quand le témoin lumineux clignote, le mode programmation est enclenché et vous pouvez relâcher la touche. 2 - Utilisez les touches BANK pour sélectionnez la banque dans laquelle se trouve la scène que vous voulez copier. -
Page 10: Programmer Un Enchaînement
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 2 - Appuyez sur la touche BANK pour sélectionner la banque de scènes qui contient la scène que vous voulez restituer. 3 - Appuyez sur la touche SCENES qui correspond à la scène que vous voulez restituer. La scène sélectionnée démarrera. -
Page 11: Editer Un Enchaînement
PILOT-192PRO - Console DMX universelle 192 canaux avec USB Intégrer une banque de scènes entière dans un enchaînement 1 - Appuyez sur la touche PROGRAM pendant 2 secondes, jusqu'à ce que le témoin lumineux Prog de l'écran clignote. Quand le témoin lumineux clignote, le mode programmation est enclenché et vous pouvez relâcher la touche. 2 - Sélectionnez l'enchaînement (chase) que vous voulez programmer avec l'une des touches CHASE. La LED de la touche CHASE doit s'allumer. -
Page 12: Restituer Un Enchaînement
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 2 - Sélectionnez l'enchaînement via les touches CHASE (1 à 12), dans lequel vous voulez effacer une étape. La LEDs de l'enchaînement choisi doit s'allumer. 3 - Appuyez sur la touche TAP/DISP, le témoin lumineux Step sur l'écran de votre console doit s'allumer. 4 - Appuyez sur les touches BANK , pour naviguer dans les étapes de votre enchaînement. Repérez l'étape... -
Page 13: Copier Des Banks Ou Un Projecteur
PILOT-192PRO - Console DMX universelle 192 canaux avec USB B - TRIggeR AUTOMATIQUe 1 - Appuyez sur la touche AUTO/DEL, le témoin lumineux Auto Trigger de l'écran s'allumera. Le témoin lumineux vous confirme que vous êtes en mode Trigger Automatique. -
Page 14: Fade Time
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 18 - Fade time 1 - Appuyez sur la touche MODE, et en même temps appuyez brièvement sur la touche TAP/DISP. L'écran de votre console affichera Only ou All. Only, signifie que seuls les canaux du PAN et du TILT seront affectés par le potentiomètre FADE TIME. All, signifie que tous les canaux seront affectés par le FADE TIME. -
Page 15: Options De Sauvegarde Des Données
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 20 - Options de sauvegarde des données : PILOT-STICK ou PILOT-LINK Logiciel Usave : Le logiciel USAVE permet d'utiliser la clef USB ou le cordon de liaison optionnels. Téléchargez le logiciel Usave en vous connectant sur le site www.hitmusic.fr à la page concernant la PILOT-192PRO. Procédez à l'installation du logiciel en suivant les instructions d'installation qui s'affichent à l'écran. -
Page 16: Câble Usb : Transférer Des Données De Votre Ordinateur À Votre Console
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 5 - Sur votre ordinateur, cliquez sur select Ulink en haut à droite dans la barre d'outils du logiciel Usave. 6 - Sur votre ordinateur, cliquer sur "receive file". Une boîte de dialogue transfert de document Windows s'ouvrira. Choisissez l'endroit où vous voulez transférer les données, taper un nom de dossier sous lequel vous voulez enregistrer vos données. (Un message doit s'afficher sur l'écran de votre ordinateur " waiting receive data" "attente de réception de données") 7 - Sur la console PILOT-192 PRO, appuyez en même temps sur les touches SCENES 7 et SCENES 8. Le transfert de données commencera immédiatement. L'écran de votre console affichera "Out" pendant le transfert de donnée. Quand le transfert est terminé, l'écran de votre console affichera "101"et votre fichier aura été... -
Page 17: Transférer Des Données De Votre Clé Usb Sur Votre Console
PILOT-192PRO - Console DMX universelle 192 canaux avec USB NB : Si "noP" apparaît sur l'écran, ça signifie qu'il n'y a pas de fichier stockés dans la clé USB. Vous pouvez stocker des données dans n'importe lequel des 8 dossiers. Si "fl0x" apparaît sur l'écran, x représentant le nombre de dossiers 1à 8, dans la clé USB ce qui signifie que des fichiers sont déjà stockés dans ce dossier et vous pouvez utiliser les touches BANK pour accéder à d'autres dossiers sur la clé USB. Si le nombre de dossiers est inférieur à 8 et que vous n'arrivez pas à en créer d'autre c'est que la mémoire de la clé... -
Page 18: Effacer Et Formater Des Dossiers De Votre Clé Usb
PILOT-192PRO - Console DMX universelle 192 canaux avec USB 4 - Cliquez sur "Directory". La liste des dossiers sur la clé apparaîtra dans les options du Ustick. 5 - Sélectionnez le dossier que vous voulez stocker dans votre ordinateur en cliquant dessus une seule fois. 6 - Cliquez sur "Read". Une boîte de dialogue Windows "send file" s'ouvrira et nommera automatiquement le dossier. Il est très important que vous ne changiez pas le nom du dossier. Sinon vous aurez des problèmes lorsque vous voudrez ré... -
Page 19: Caractéristiques Techniques
