13 - Fog Machine
Permet de déclencher une machine à fumée. Lorsque la machine chauffe la LED Heating s'allume et quand
elle est prête à fonctionner, la led Ready s'allume.
14 - Chase ( 1 à 12 )
Permettent de sélectionner les enchaînements pour les programmer ou pour les lancer.
15 - Program
Permet d'entrer ou de sortir du mode programmation en appuyant plus de 2 secondes.
16 - Music / Bkc
a - Permet de synchroniser les enchaînements avec la musique, grâce au micro interne.
b - Permet, en mode programmation, de copier des banques de scènes.
17 - Midi rec
a - Permet d'enregistrer les scènes ou des étapes d'enchaînement en mode programmation.
b - Permet de régler les canaux MIDI.
18 - Auto/Del
a - Permet de lancer le mode automatique pour une séquence de bank de scènes automatique.
b - Permet d'effacer des scènes et des enchaînements en mode programmation.
19 - TAP / Display
a - Permet de fixer l'intervalle séparant deux scènes : l'intervalle pris en compte est celui séparant les deux
dernières pressions sur le bouton TAP/ Display.
b - Permet, en mode programmation, de choisir l'affichage des valeurs DMX réelles ou en pourcentage.
20 - BLACK-OUT
Permet de désactiver toute sortie DMX tout en conservant l'état de fonctionnement en cours.

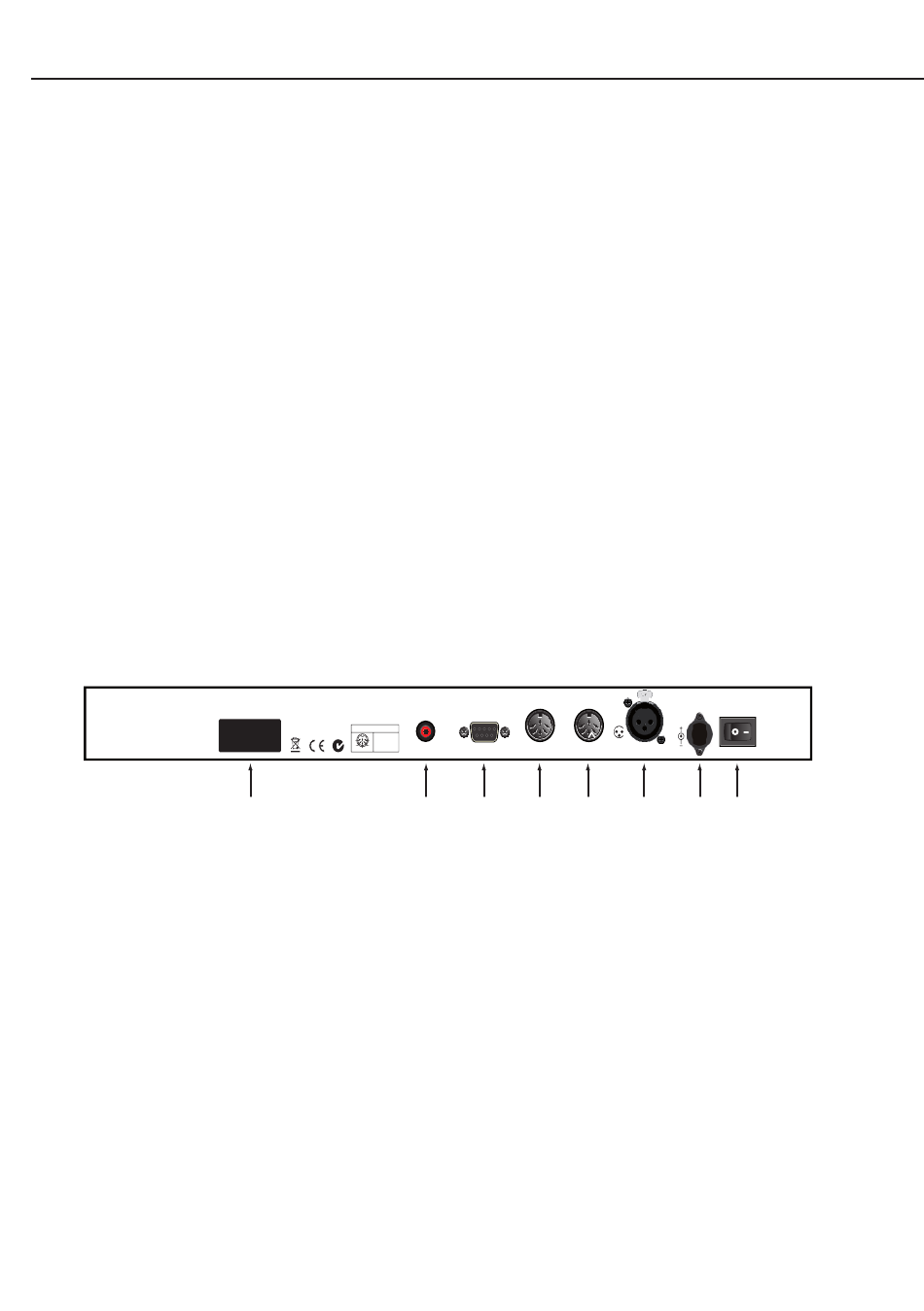

4 - Description des connections arrières
1 - LABEL
Nom du modèle, numéro de série et date de fabrication.
2 - AUDIO
Fiche RCA permettant de recevoir un signal sonore de niveau ligne pour la synchronisation musicale des
enchaînements.
3 - DB9
Permet de relier un contrôleur d'étape d'enchaînement externe
4 - MIDI IN
Fiche DIN 5 broches : Permet de recevoir les informations MIDI.
5 - FOG CONTROL OUT
Utilisez cette fiche pour commander à distance une machine à fumée. Le schéma de câblage vous est donné
ci-dessous.
6 - DMX OUT
Fiche XLR 3 broches : Sortie du signal DMX.
7 - DC INPUT
DC + 9~15V, 500mA minimum. Il est vivement conseillé de n'utiliser que l'alimentation fournie avec la
PILOT-192PRO.
8 - POWER
Interrupteur de mise sous tension.
PILOT-192PRO - Console DMX universelle 192 canaux avec USB
Serial Number:
MIDI IN
1=NC; 2=NC
3
1
3=NC; 4=V+
5
4
5=Signal
2
1
AUDIO
DB-9
Line Input 0.1V-1Vp-p
EXT STEP CONTROL
MIDI IN
FOG MACHINE
2
3
4
5
DC input:
9V-12VDC, 500mA Min
1 = Ground
2 = Data -
3 = Data +
DMX OUT
DC IN
POWER
Made in PRC
6
7 8
Page 5
