DIM-6x20 - Bloc 6 voies DMX 6 x 20A

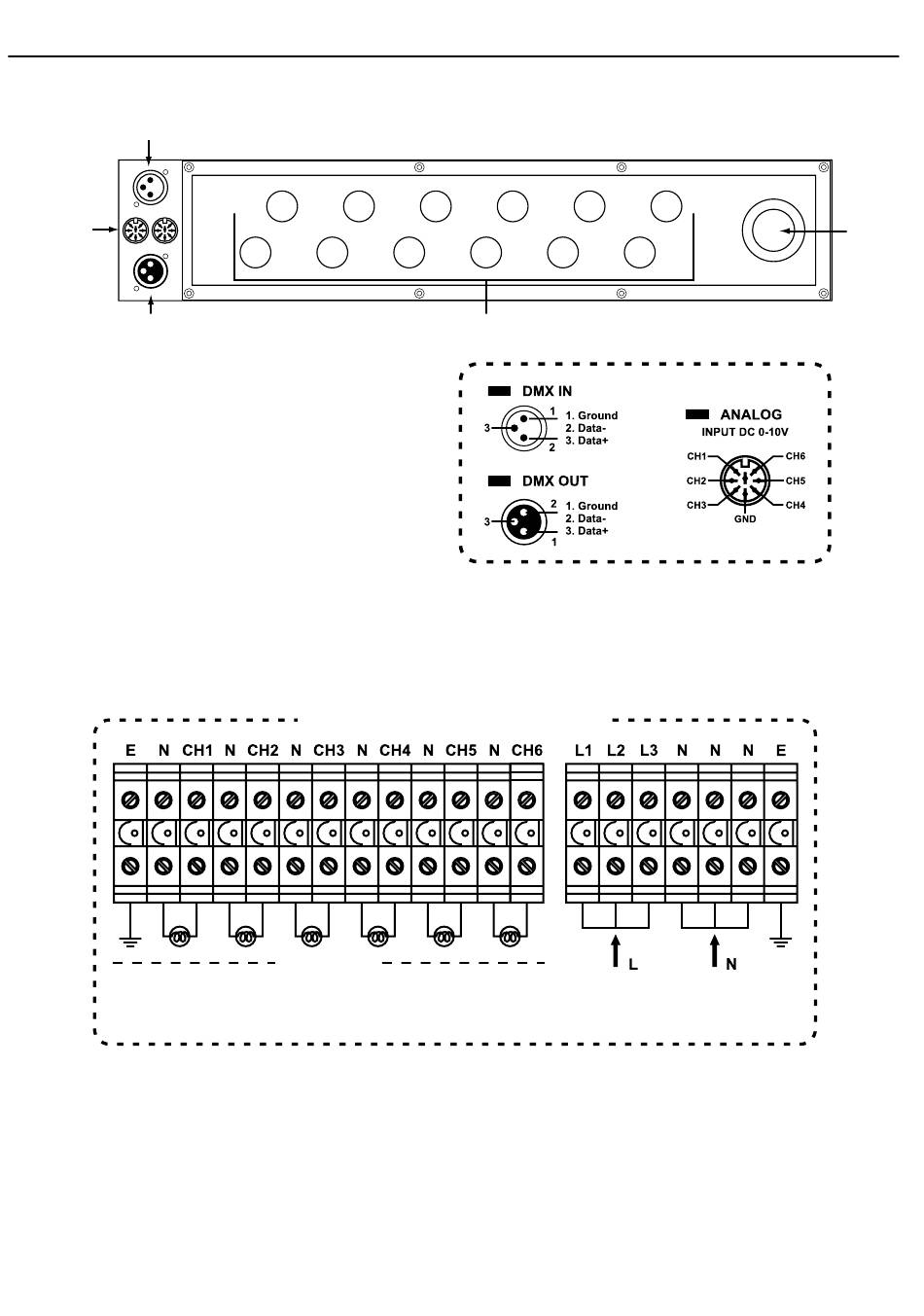

Face arrière
4
5
3
1 - Alimentation.
AC 230V - 50/60Hz, 120A max.
2 - Sorties monophasées sur borniers internes.
3 - Sortie DMX
4 - Entrée DMX
5 - Entrée analogique
Pour commande 0-10V.
5 - Schémas de montage électrique
20A PAR CANAL - 120A AU TOTAL
Comme vous le montre la figure ci-dessus, lorsque vous alimentez le DIM-6x16 en monophasé, vous devez ponter les
trois borniers de phase et y connecter la phase du secteur.
Page 4
CÂBLAGE MONOPHASÉ
CHARGES
SORTIES
2
ENTRÉE ALIMENTATION
AC 230V ~50/60Hz
1
