Français
16 - Music / Bkc
a - Permet de synchroniser les enchaînements avec la musique, grâce au micro interne.
b - Permet, en mode programmation, de copier des banques de scènes.
17 - Midi rec
a - Permet d'enregistrer les scènes ou des étapes d'enchaînement en mode programmation.
b - Permet de régler les canaux MIDI.
18 - Auto/Del
a - Permet de lancer le mode automatique pour une séquence de bank de scènes automatique.
b - Permet d'effacer des scènes et des enchaînements en mode programmation.
19 - TAP / Display
a - Permet de fixer l'intervalle séparant deux scènes : l'intervalle pris en compte est celui séparant les
deux dernières pressions sur le bouton TAP / Display.
b - Permet, en mode programmation, de choisir l'affichage des valeurs DMX réelles ou en
pourcentage.
20 - BLACK-OUT
Permet de désactiver toute sortie DMX tout en conservant l'état de fonctionnement en cours.

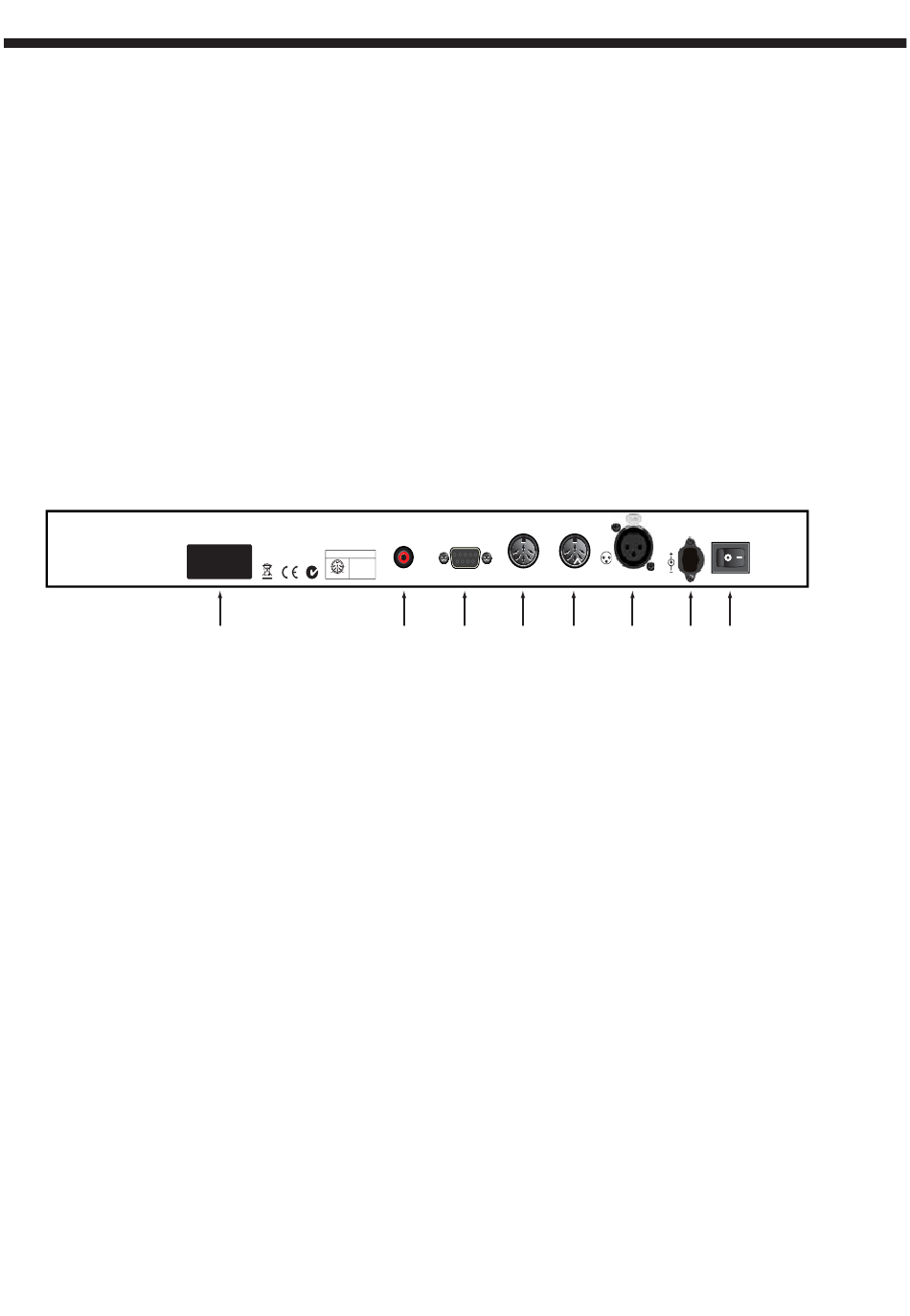

3 - Description des connections arrières
1 - LABEL
Nom du modèle, numéro de série et date de fabrication.
2 - AUDIO
Fiche RCA permettant de recevoir un signal sonore de niveau ligne pour la synchronisation musicale
des enchaînements.
3 - DB9
Permet de relier un contrôleur externe comme une commande au pied.
4 - MIDI IN
Fiche DIN 5 broches : Permet de recevoir les informations MIDI.
5 - FOG CONTROL OUT
Utilisez cette fiche pour commander à distance une machine à fumée.
6 - DMX OUT
Fiche XLR 3 broches : Sortie du signal DMX.
7 - DC INPUT
DC + 9~15V, 500mA minimum. Il est vivement conseillé de n'utiliser que l'alimentation fournie avec la
PILOT-192PRO.
8 - POWER
Interrupteur de mise sous tension.
9 - Interface MIDI
Sortie de signal MIDI par le port USB lorsque le contrôleur est utilisé en mode interface MIDI.
10 - Voyant USB
Permet de visualiser l'état du port USB.
11 - Sélection du mode MIDI ou DMX
Permet de choisir le mode de fonctionnement du contrôleur. Vous devez redémarrer le contrôleur.
12 - MIDI OUT
Fiche DIN 5 broches : Permet d'envoyer les informations MIDI.
Page 4
Serial Number:
MIDI IN
1=NC; 2=NC
3 1
3=NC; 4=V+
5 4 5=Signal
2
1
PILOT-192PRO - Console DMX universelle 192 canaux avec USB
AUDIO
DB-9
Line Input 0.1V-1Vp-p EXT STEP CONTROL MIDI IN
2 3 4
1 = Ground
2 = Data -
3 = Data +
FOG MACHINE DMX OUT DC IN POWER
5 6 7 8
DC input:
9V-12VDC, 500mA Min
Made in PRC
