SCANCONTROL - Console DMX universelle 192 canaux
11 - Program
Permet d'entrer ou de sortir du mode programmation en appuyant plus de 2 secondes.
12 - Midi rec
a - Permet d'enregistrer les scènes en mode programmation.
b - Permet de régler les canaux MIDI.
13 - Auto/Del
a - Permet de lancer le mode trigger automatique. La led Auto trigger s'allume Pour sortir du mode
automatique, appuyez à nouveau sur Auto/Del.
b - Permet d'effacer des scènes et des Chaseurs en mode programmation.
14 - Music / Bankcopy
a - Permet de synchroniser le déroulement des programmes avec la musique, grâce au micro interne.
b - Permet, en mode programmation, de copier des scènes ou des Chaseurs.
15 - BANK (
ou
a - Permettent de sélectionner les banques ( de 01 à 30 ). L'afficheur indique le numéro de la Banque
sélectionnée sur les digits 3 et 4.
b - Permet d'effacer des scènes et des Chaseurs en mode programmation.
16 - TAP / Display
a - Permet, en mode trigger automatique de fixer l'intervalle séparant deux scènes : l'intervalle pris en
compte est celui séparant les deux dernières pressions sur le bouton TAP/ Display.
b - Permet, en mode programmation, de choisir l'affichage des valeurs DMX réelles ou en pourcentage.
17 - BLACKOUT
Permet de désactiver toute sortie DMX tout en conservant l'état de fonctionnement en cours.
18 - Chase ( 1 à 6 )
Permettent de sélectionner les chaseurs pour les programmer ou pour les lancer.
19 - Fine
Permet d'affiner les mouvements PAN et TILT.
20 - Mode
Permet d'activer le paramétrage du Joystick ou de passer les mouvements PAN et TILT en mode reverse.

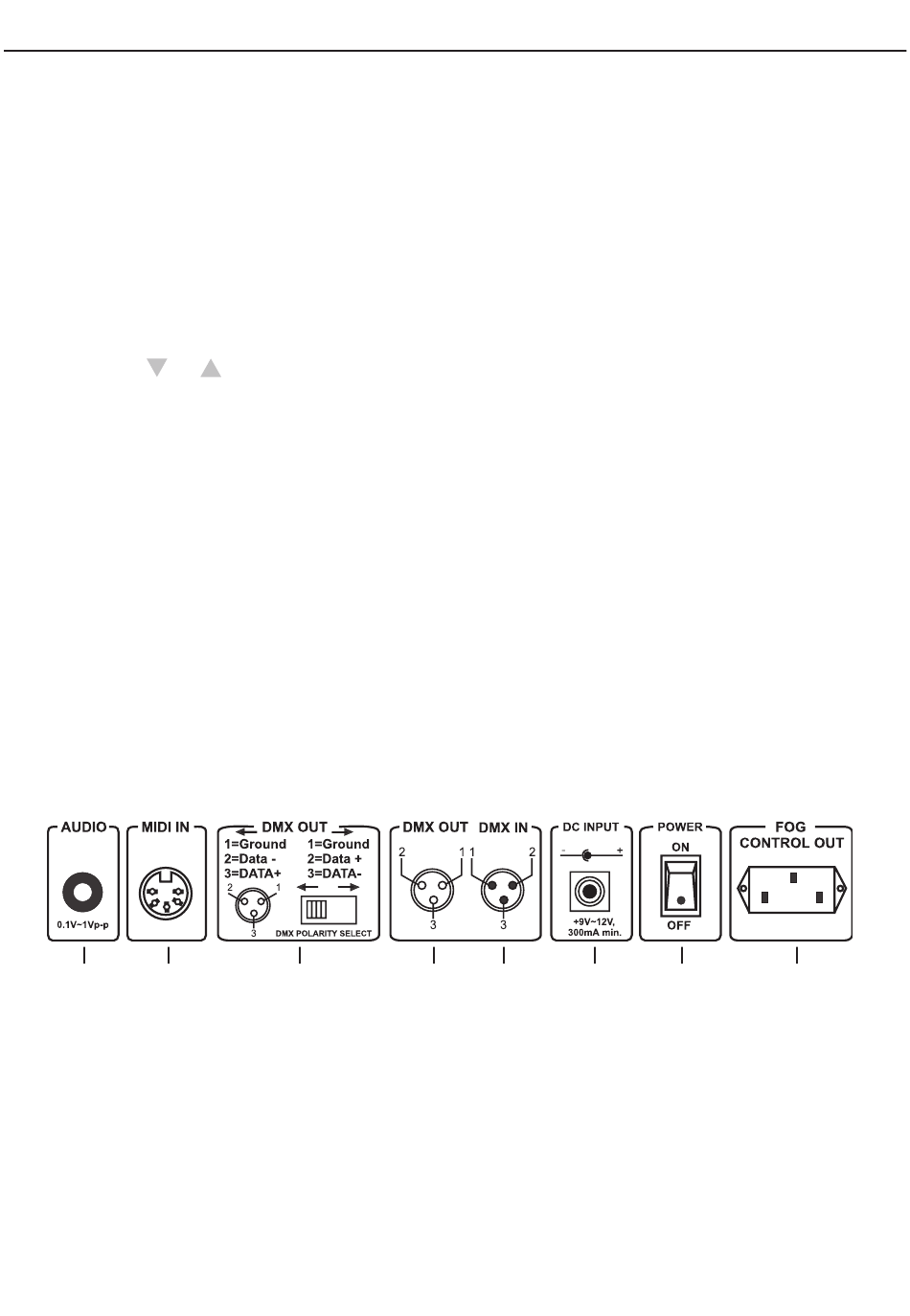

4 - Descrition des connections arrières
8
1
1 - MIDI IN
Fiche DIN 5 broches : Permet de recevoir les informations MIDI.
2 - DMX POLARITY SELECT
Permet d'inverser la polarité du signal DMX. La polarité standard est la suivante :
- Pin 1 : Masse
- Pin 2 : Data -
- Pin 3 : Data +
3 - DMX OUT
Fiche XLR 3 broches : Sortie du signal DMX.
4 - DMX IN
Fiche XLR 3 broches permettant de recevoir des signaux DMX issus d'une autre télécommande CANCONTROL.
