2 - Introduction
Nous vous remercions d'avoir choisi le bloc de puissance DIM 610. Vous pos sé dez main te nant un appareil de
grande qualité, qui saura, nous en som mes persuadés, ajouter de l'éclat lors de vos soi rées, animations et autres
évenements.
Le DIM 610 est un bloc de puissance de 6 canaux pouvant accepter chacun 3000 Watts de charge résistives ou
inductives. Il se pilote en 0-10V ou en DMX 512. Il vous permettra d'élaborer rapidement de réels spectacles son
et lumière.
Le guide que vous lisez en ce moment vous permettra de prendre rapidement connaissance des différentes
fonctions et possibilités de votre DIM 610. Gardez le à portée de la main pendant les premières utilisations de
votre console.
3 - Fonctions
- Bloc de puissance 6 Canaux de 20A (3000 Watts par canal)
- Un curseur par canal permettant la gradation interne des canaux.
- Accepte une commande analogique (0 -10 V) et numérique (DMX 512).
- Fontions de pré-chauffage.
- Possibilité de le mettre en parallèle

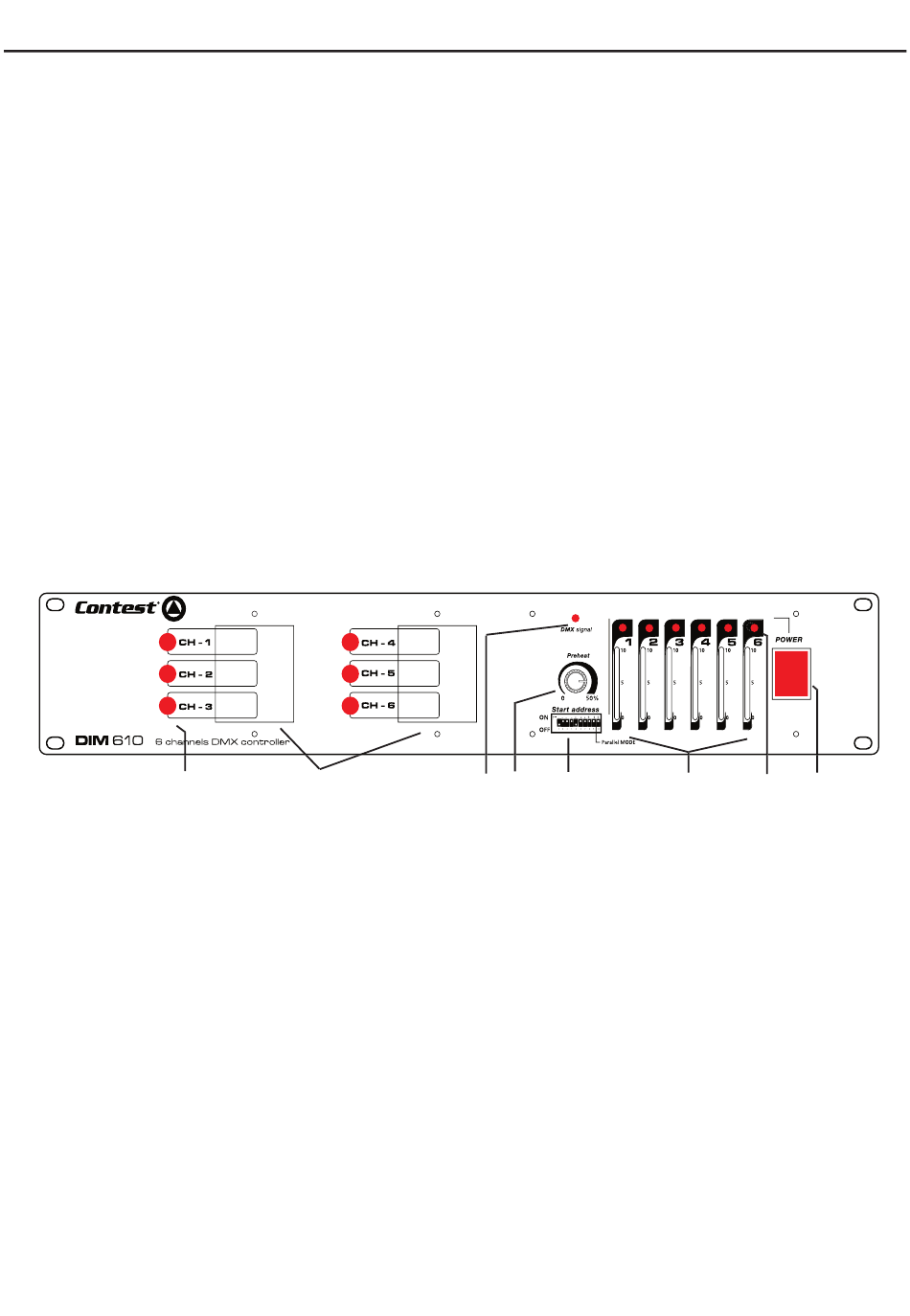

4 - Description des commandes
1
1 - Indicateurs de présence de charge :
Ces indicateurs sont allumés lorsqu'aucune charge n'est connectée et éteints lorsqu'une charge est
connectée.
2 - Disjoncteurs :
Ces disjoncteurs coupent automatiquement l'alimentation du canal qu'ils protègent lorsque la
charge qui y est connectée dépasse 20 ampères.
3 - Dip switches d'adressage DMX :
a - Du numéro 1 au numéro 9, ces switches servent à l'adressage DMX du DIM-610.
b - Le switch numéro 10 sert à activer le mode parallèle lorsqu'il est sur ON.
4 - Potentiomètre de réglage de la fonction préchauffage :
Ce potentiomètre sert à régler le niveau initial de tous les canaux et ce, indépendamment du réglage des six
curseurs ou des signaux analogiques et DMX.
5 - Led DMX SIGNAL :
Cette led est allumée lorsque le DIM 610 reçoit des informations DMX.
6 - Leds indicatrices de canal :
Ces leds indiquent l'état de chaque sortie.
DIM 610 - Bloc de puissance DMX 512 - 6X20A avec gradateur interne
2
5 4
3
7
6
8
