DIM 610 - Bloc de puissance DMX 512 - 6X20A avec gradateur interne
7 - Curseurs de canal :
Ces six potentiomètres permettent de régler manuellement le niveau de chaque canal.
8 - Interrupteur MARCHE / ARRET :
Permet de mettre le DIM 610 sous tension.

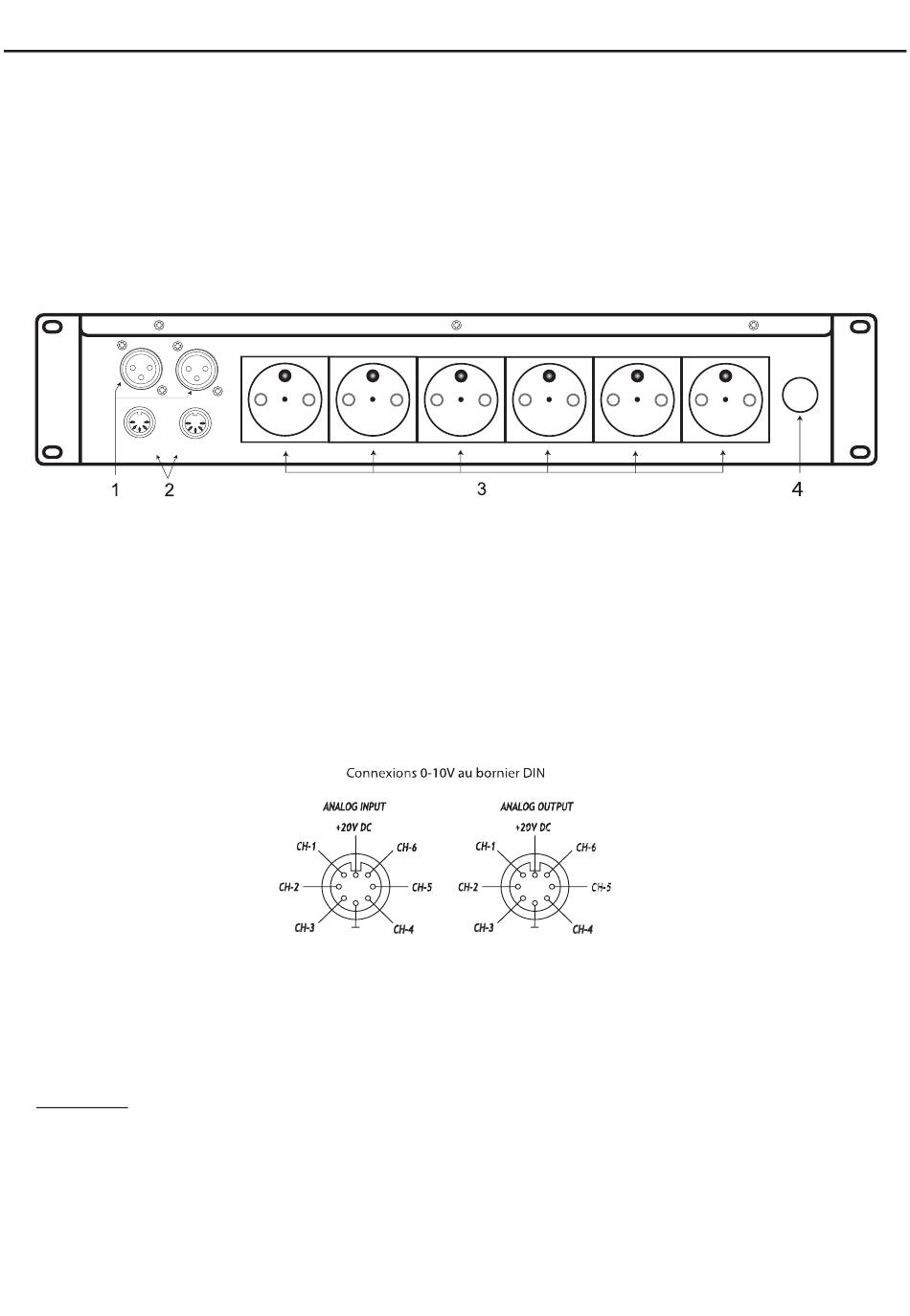

5 - Face arrière
1 - Entrée & sortie DMX :
Fiche XLR 3 broches :
a) Mâle: Permet de recevoir les signaux DMX en provenance d'une commande.
b) Femelle: Permet de connecter en cascade un autre appareil DMX.
2 - Entrée et sortie analogique :
Fiche DIN 8 broches femelle :
a) Mâle: permet de connecter en cascade un autre DIM 610. Les signaux présents sur cette connexion sont du
type 0 - 10 volt.
b) Femelle : permet de recevoir des signaux analogiques de type 0 - 10 volts.
3 - Sortie des canaux:
Prise au standart Français permettant de connecter les charges de chaque canal soit 6 X 2000 Watts.
4 - Baie d'alimentation:
Permet l'introduction du câble d'alimentation.
ATTENTION : Le DIM 610 ne supporte que 120 ampères au total.
6 - Câblage
6.1 Cablâge en monophasé
Comme vous le montre la fi gure ci-après, lorsque vous alimentez le DIM 610 en monophasé, vous devez ponter les trois
borniers d'alimentation et y connecter la phase. Par contre, il n'est pas nécessaire de ponter les borniers marqués N.
Page 3
Ground
Ground
