DIM 610 - Bloc de puissance DMX 512 - 6X20A avec gradateur interne
8 - Adressage DMX
L'adressage des appareils DMX repose sur le code binaire. Le code binaire comporte deux valeurs de base qui sont : 0 et 1.
En décimal nous disposons de 10 valeurs pour compter : 0, 1, 2, ...,9, au delà de 9 nous nous servons de ce qu'on appelle
les dizaines, les centaines, ...etc.
En binaire le principe est le même mais il faut se contenter de deux valeurs et, la «dizaine» devient en fait une puissance de 2.
La plupart des appareils DMX comportent un codage d'adresse sous forme de Dip Switches. Chaque Switch correspond à une
valeur décimale puissance de 2 qu'il faut combiner avec les autres Switches jusqu'à l'obtention de l'adresse souhaitée.
Le tableau ci-dessous vous donne quelques adresses décimales et les positionnements des switches correspondants.

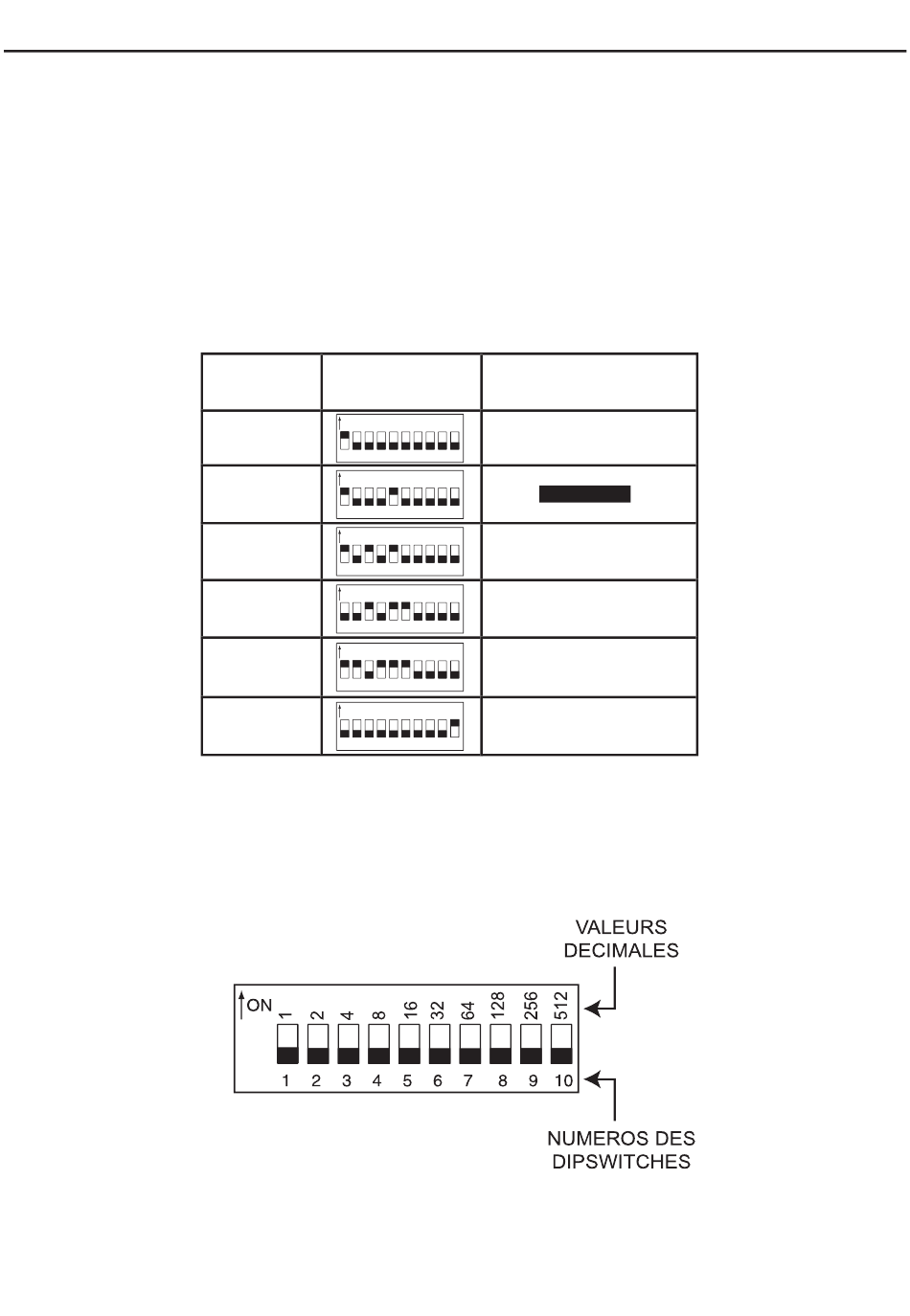

La fi gure ci dessous vous montre une rangée de dip switches couramment utilisée pour l'adressage des projecteurs DMX. À chaque
switch correspond une valeur décimale qu'il faut combiner avec les autres pour obtenir par addition la valeur souhaitée.
La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc
être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des
spécifications et illustrations présentées dans ce manuel.
Adresse
Dipswitches
ON
1
1
2
3
4
5
ON
17
1
2
3
4
5
ON
21
1
2
3
4
5
ON
52
1
2
3
4
5
ON
59
1
2
3
4
5
ON
512
1
2
3
4
5
Mode de calcul
1 + 0 = 1
6
7
8
9
10
1 + 16 = 17
6
7
8
9
10
1 + 4 + 16 = 21
6
7
8
9
10
4 + 16 + 32 = 52
6
7
8
9
10
1 + 2 + 8 + 16 + 32 = 59
6
7
8
9
10
0 + 512 = 512
6
7
8
9
10
