Montage Du Guidon - Stihl FS 120 Notice D'emploi

Montage du guidon

Montage du guidon avec support de
guidon tournant
À la livraison de la machine neuve, le
support de guidon tournant est déjà
monté sur le tube. Pour monter le
guidon, il faut démonter les mâchoires
de serrage.

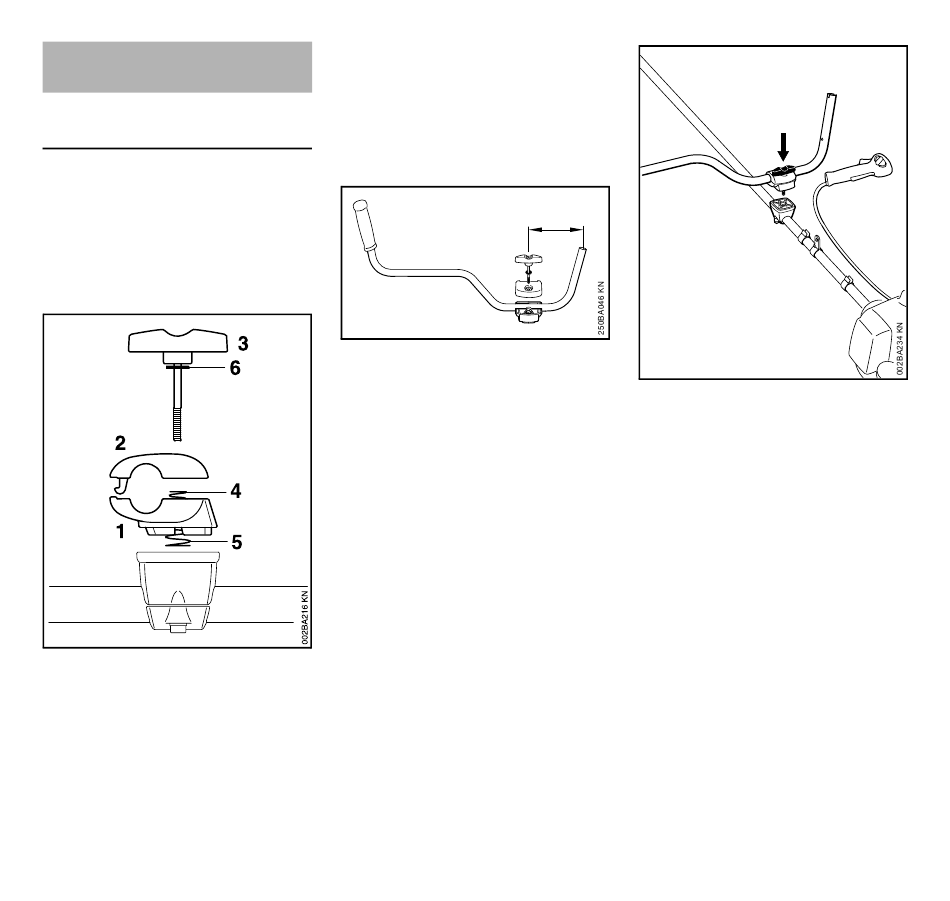

Démontage des mâchoires
N Retenir la mâchoire inférieure (1) et
la mâchoire supérieure (2) ;
N dévisser la vis à garrot (3) – après le
dévissage de la vis à garrot, les
pièces sont détachées et elles sont
écartées par les deux
ressorts (4, 5) !
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
N
extraire la vis à garrot – la
rondelle (6) reste sur la vis à garrot ;
N séparer les mâchoires – les
ressorts (4, 5) restent dans la
mâchoire inférieure !
Fixation du guidon
7
N
Poser le guidon (7) dans la
mâchoire inférieure (1) de telle
sorte que la distance (A) ne
dépasse pas 15 cm (6 po) ;
N poser la mâchoire supérieure et
maintenir les deux mâchoires
assemblées ;
N glisser la rondelle sur la vis à garrot
et introduire à fond la vis à garrot à
travers les deux mâchoires –
maintenir toutes les pièces
assemblées et les immobiliser ;
A
1
N en maintenant les pièces
assemblées, les présenter de telle
sorte que la vis à garrot se trouve du
côté du moteur et les poser sur le
support de guidon (8) ;
N introduire à fond la vis à garrot dans
le support de guidon et la visser –
mais sans la serrer ;
N orienter le tube du guidon
perpendiculairement au tube de
protection – contrôler la cote (A) ;
N
serrer fermement la vis à garrot.
