deutsch

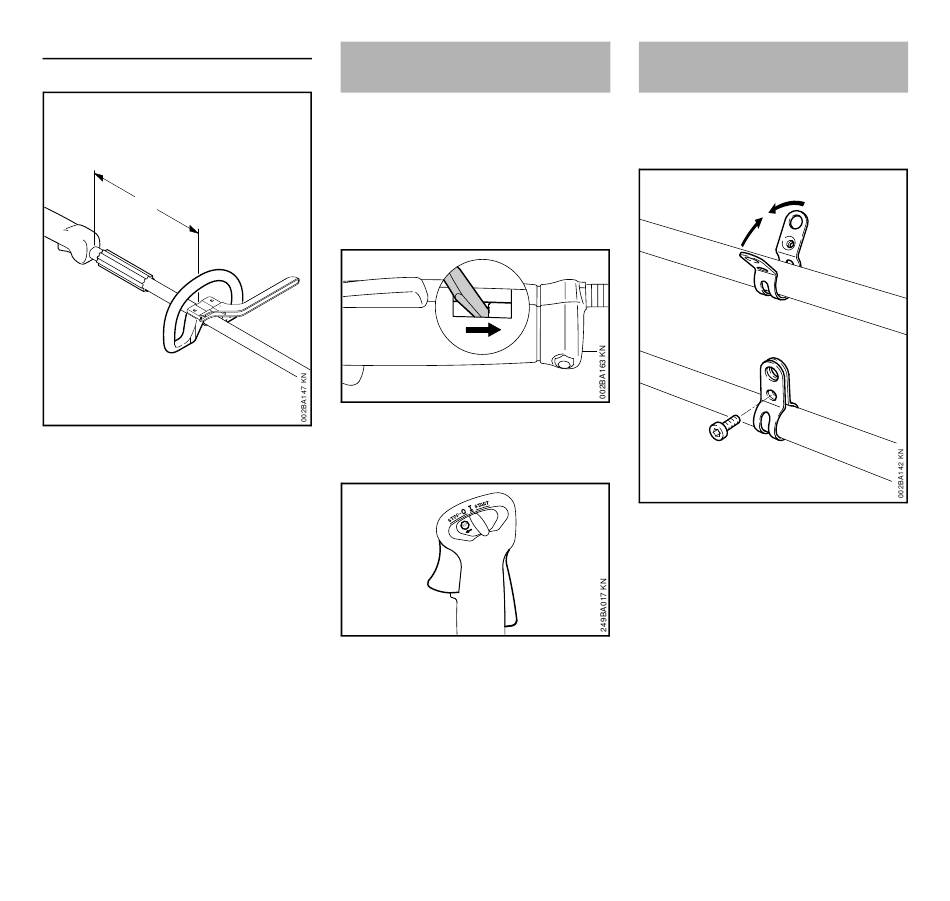

Rundumgriff befestigen
A
9
10
N Rundumgriff (4) im Abstand von (A)
ca. 20 cm (8 in) vor dem
Bedienungsgriff (9) befestigen
N Rundumgriff ausrichten
N Schrauben festziehen – dazu bei
Bedarf die Muttern kontern
Die Hülse (10) ist länderabhängig
vorhanden und muss sich zwischen
Rundumgriff und Bedienungsgriff
befinden.
16

Gaszug einstellen

Die korrekte Gaszugeinstellung ist
Voraussetzung für die richtige Funktion
von Startgas, Leerlauf und Vollgas.
Den Gaszug nur bei komplett
montiertem Gerät einstellen – der
Bedienungsgriff muss sich in
Arbeitsposition befinden.
4
N
Raste am Bedienungsgriff mit
einem Werkzeug an das Ende der
Nut drücken
N Gashebelsperre (1) und
Gashebel (2) ganz eindrücken
(Vollgas-Stellung) – dadurch wird
der Gaszug richtig eingestellt
2
1
FS 120, FS 120 R, FS 200, FS 250, FS 250 R
Tragöse anbauen
Die Tragöse befindet sich im
Lieferumfang des Gerätes oder ist als
Sonderzubehör erhältlich.
1
1
2
Lage der Tragöse siehe "Wichtige
Bauteile".
N Schelle (1) mit dem Gewinde links
am Schaft anlegen (Benutzerseite)
N Laschen der Schelle
zusammendrücken und
zusammengedrückt halten
N Schraube (2) M6x14 eindrehen
N
Tragöse ausrichten
N Schraube festziehen
