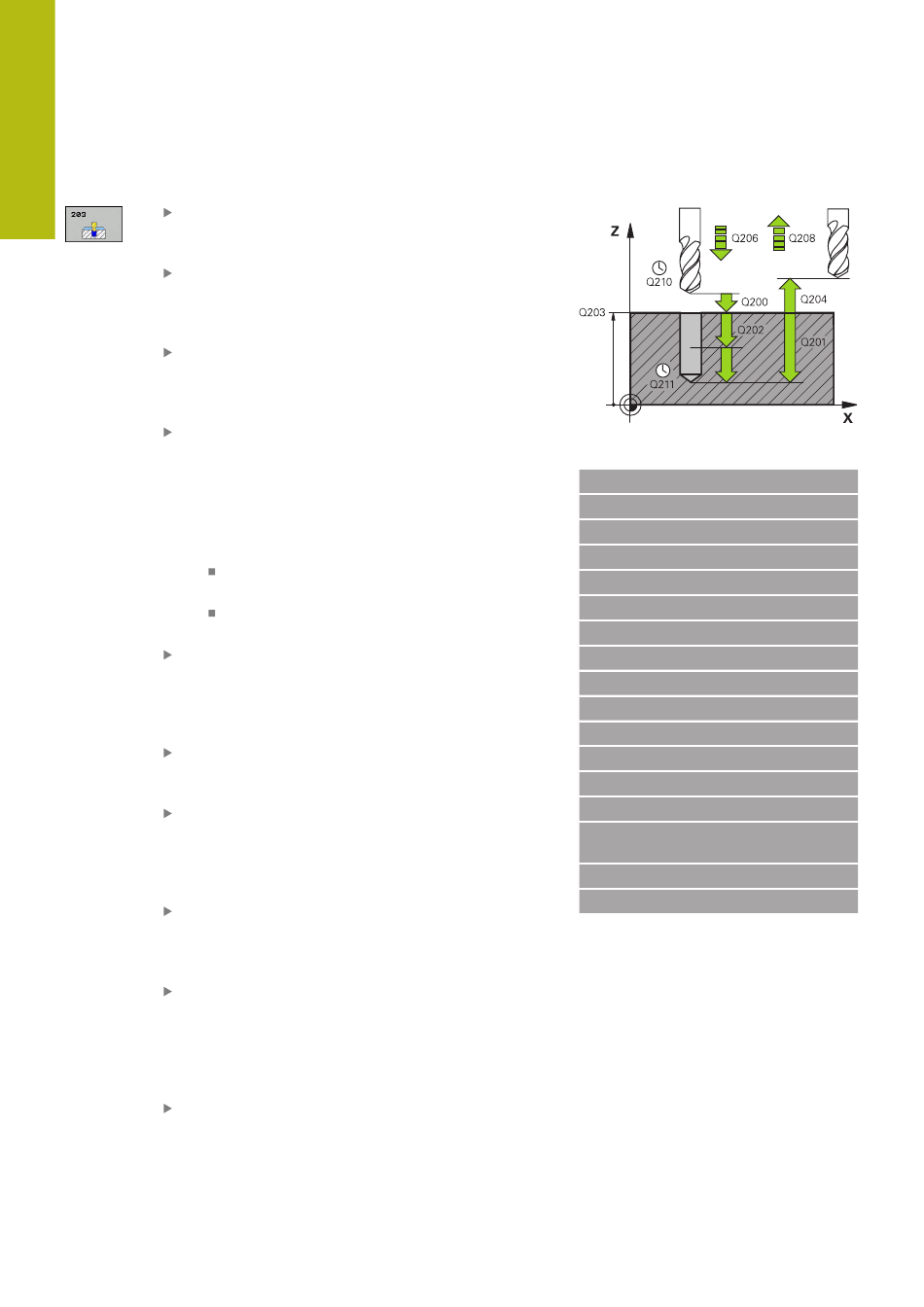

Paramètres du cycle
Q200 Distance d'approche? (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage de programmation : 0 à 99999,9999
Q201 Profondeur? (en incrémental) : distance
entre la surface de la pièce et le fond du trou.
Plage de programmation : -99999,9999 à
99999,9999
Q206 Avance plongee en profondeur? : vitesse
de déplacement de l'outil lors du perçage en mm/
min. Plage de programmation : 0 à 99999,999,
sinon FAUTO, FU
Q202 Profondeur de passe? (en incrémental) :
la cote de chaque passe d'outil Plage de
programmation : 0 à 99999,9999
Q210 Temporisation en haut? : temps en
secondes pendant lequel l'outil temporise à la
distance d'approche une fois que la commande
a sorti l'outil du trou pour dégager les copeaux.
Plage de saisie 0 à 3600,0000
Q203 Coordonnées surface pièce? (en absolu) :
coordonnée de la surface de la pièce. Plage de
programmation : -99999,9999 à 99999,9999
Q204 Saut de bride (en incrémental) : coordonnée
de l'axe de la broche à laquelle aucune collision
ne peut se produire entre l'outil et la pièce
(moyen de serrage). Plage de programmation : 0 à
99999,9999
Q212 Valeur réduction? (en incrémental) :
valeur de laquelle la commande réduit la Prof.
approche Q202 après chaque passe. Plage de
programmation : 0 à 99999,9999
Q213 Nb brises copeaux avt retrait? : nombre
de brise-copeaux avant que la commande ne
retire l'outil du trou pour enlever les copeaux. Pour
briser les copeaux, la commande retire chaque
fois l'outil de la valeur de retrait Q256. Plage de
programmation : 0 à 99999
Q205 Profondeur passe min.? (en incrémental) :
si vous avez programmé une VALEUR REDUCTION
Q212, la commande limite la passe à Q205. Plage
de programmation : 0 à 99999,9999
90
Cycles d'usinage : perçage | PERCAGE UNIVERSEL (cycle 203, DIN/ISO : G203, option 19)
La profondeur peut être un multiple de la
profondeur de passe. La commande amène
l'outil à la profondeur indiquée en une seule
fois si :
la profondeur de passe est égale à la
profondeur
la profondeur de passe est supérieure à la
profondeur
Exemple
11 CYCL DEF 203 PERCAGE UNIVERSEL
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+20 ;COORD. SURFACE PIECE
Q204=50 ;SAUT DE BRIDE
Q212=0.2 ;VALEUR REDUCTION
Q213=3 ;NB BRISES COPEAUX
Q205=3 ;PROF. PASSE MIN.
Q211=0.25 ;TEMPO. AU FOND
Q208=500 ;AVANCE RETRAIT
Q256=0.2 ;RETR. BRISE-COPEAUX
Q395=0 ;REFERENCE
PROFONDEUR
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
