17.14 Exemples de programmation

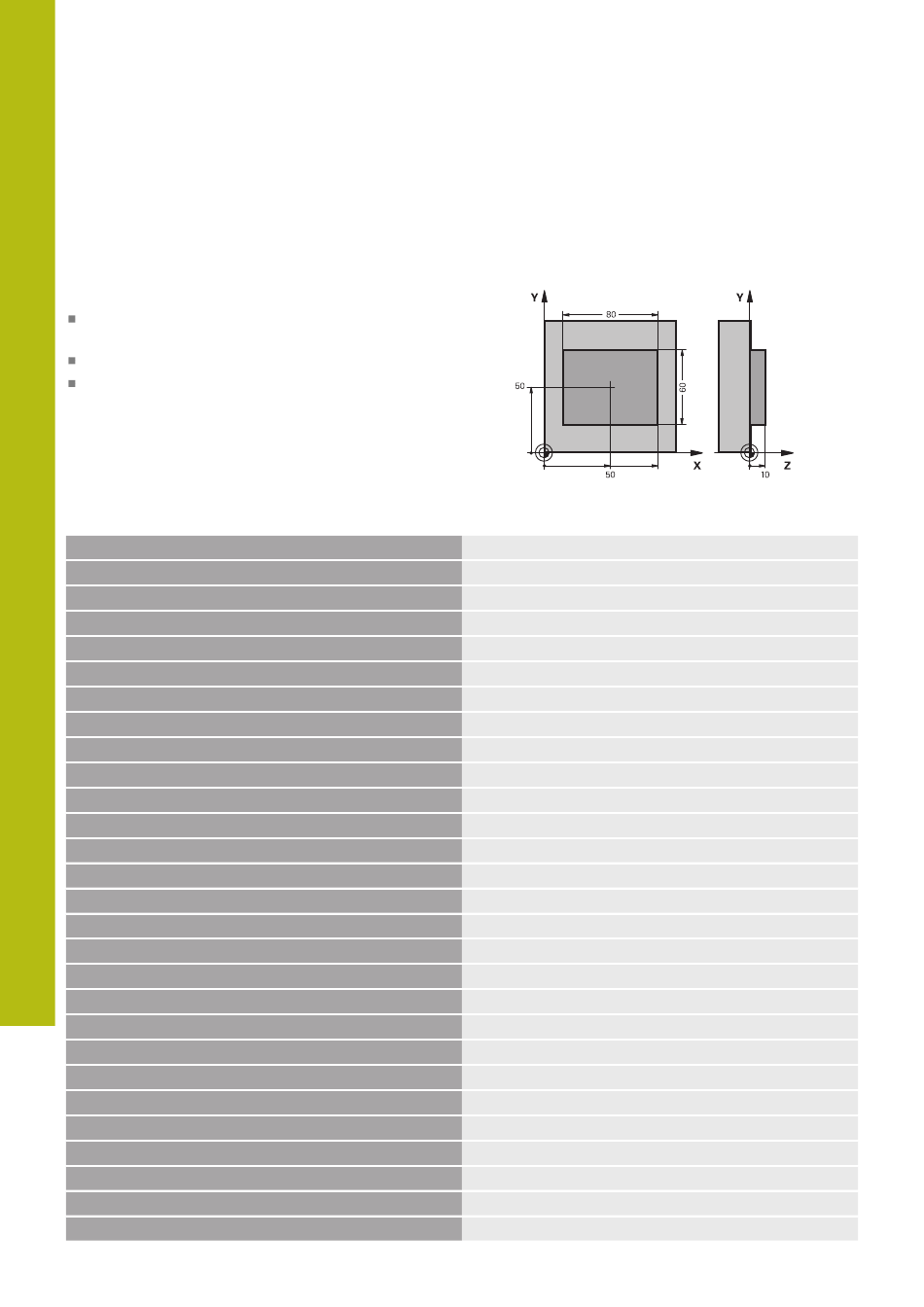

Exemple : mesure d'un tenon rectangulaire et reprise
d'usinage
Déroulement du programme
Ebauche du tenon rectangulaire avec surépaisseur
0,5
Mesure du tenon rectangulaire
Finition du tenon rectangulaire en tenant compte
des valeurs de mesure
0 BEGIN PGM BEAMS MM
1 TOOL CALL 69 Z
2 L Z+100 R0 FMAX
3 FN 0: Q1 = +81
4 FN 0: Q2 = +61
5 CALL LBL 1
6 L Z+100 R0 FMAX
7 TOOL CALL 99 Z
8 TCH PROBE 424 MESURE EXT. RECTANG.
Q273=+50
Q274=+50
Q282=80
Q283=60
Q261=-5
Q320=0
Q260=+30
Q301=0
Q284=0
Q285=0
Q286=0
Q287=0
Q279=0
Q280=0
Q281=0
Q309=0
Q330=0
9 FN 2: Q1 = +Q1 - +Q164
10 FN 2: Q2 = +Q2 - +Q165
552
Cycles palpeurs : contrôle automatique des pièces | Exemples de programmation
;CENTRE 1ER AXE
;CENTRE 2EME AXE
;1ER COTE
;2EME COTE
;HAUTEUR DE MESURE
;DISTANCE D'APPROCHE
;HAUTEUR DE SECURITE
;DEPLAC. HAUT. SECU.
;COTE MAX. 1ER COTE
;COTE MIN. 1ER COTE
;COTE MAX. 2EME COTE
;COTE MIN. 2EME COTE
;TOLERANCE 1ER CENTRE
;TOLERANCE 2ND CENTRE
;PROCES-VERBAL MESURE
;ARRET PGM SI ERREUR
;OUTIL
Appel de l'outil pour le pré-usinage
Dégager l'outil
Longueur du rectangle en X (cote d'ébauche)
Longueur du rectangle en Y (cote d'ébauche)
Appeler le sous-programme pour l'usinage
Dégagement de l'outil
Appeler le palpeur
Mesurer le rectangle usiné
Longueur nominale en X (cote définitive)
Longueur nominale en Y (cote définitive)
Valeurs d'introduction inutiles pour contrôle de tolérance
Ne pas éditer de procès-verbal de mesure
Ne pas délivrer de message d'erreur
Pas de surveillance d'outil
Calcul longueur en X à partir de l'écart mesuré
Calcul longueur en Y à partir de l'écart mesuré
HEIDENHAIN | TNC 620 | Programmation des cycles | 10/2019
