16
Cycles palpeurs : initialisation automatique des points d'origine | POINT D'ORIGINE COINS EXTERIEURS
16.6 POINT D'ORIGINE COINS EXTERIEURS
(cycle 414, DIN/ISO : G414, option 17)
Mode opératoire du cycle
Le cycle palpeur 414 détermine le point d'intersection de deux
droites et le définit comme point d'origine. La commande peut
également inscrire le point d'intersection, au choix, dans le tableau
de points zéro ou dans le tableau de points d'origine.

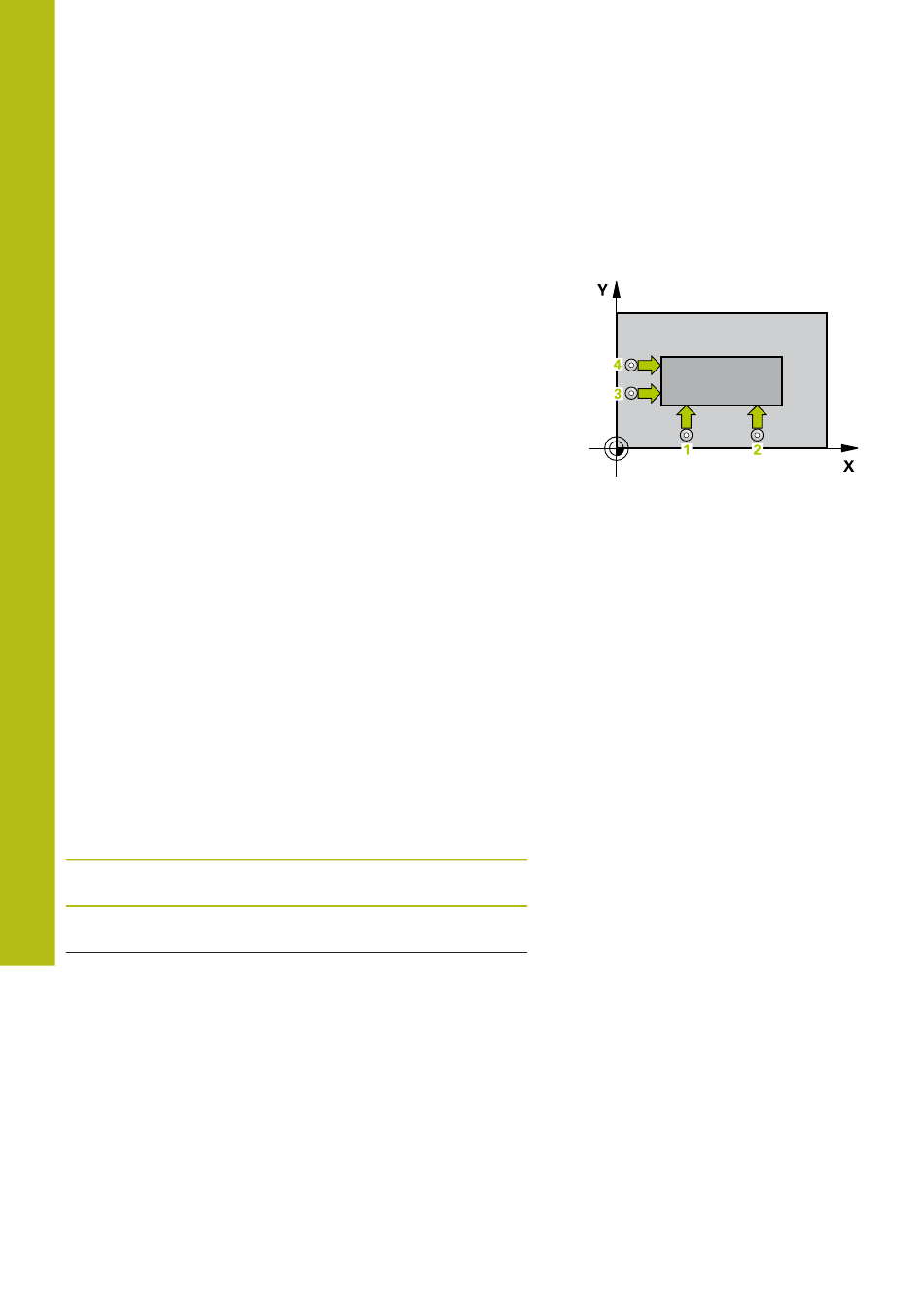

1 Le CN positionne le palpeur au premier point de palpage
figure à droite) en avance rapide (valeur de la colonne FMAX) et
selon la logique de positionnement (voir "Exécuter les cycles
palpeurs", Page 389). La CN décale alors le palpeur de la valeur
de la distance d'approche dans le sens inverse du sens de
déplacement appliqué.
2 Le palpeur se déplace ensuite à la hauteur de sécurité
indiquée (colonne F) et procède au premier palpage avec
l'avance de palpage programmée. La commande détermine
automatiquement le sens de palpage en fonction du 3ème point
de mesure programmé.
3 Le palpeur est ensuite amené au point de palpage
la deuxième procédure de palpage.
4 La commande positionne le palpeur au point de palpage
au point de palpage
quatrième procédure de palpage.
5 Pour terminer, la CN ramène le palpeur à la hauteur de sécurité,
traite le point d'origine conformément à ce qui a été défini
aux paramètres de cycle Q303 et Q305 (voir "Caractéristiques
communes à tous les cycles palpeurs pour la définition du point
d'origine", Page 448) et mémorise les coordonnées du coin
déterminé aux paramètres Q suivants.
6 Si vous le souhaitez, la commande détermine ensuite
également le point d'origine de l'axe de palpage, avec une
procédure de palpage distincte.
Numéros de
paramètres
Q151
Q152
468
4 . Là, elle procède à la troisième et à la
Signification
Valeur effective du coin dans l'axe
principal
Valeur effective du coin dans l'axe
secondaire
(cycle 414, DIN/ISO : G414, option 17)
1 (voir
2 et exécuter
3 , puis
