Cycles palpeurs : initialisation automatique des points d'origine | POINT D'ORIGINE CENTRE DU CERCLE DE
16.8 POINT D'ORIGINE CENTRE DU CERCLE
DE TROUS (cycle 416, DIN/ISO: G416,
option 17)
Mode opératoire du cycle

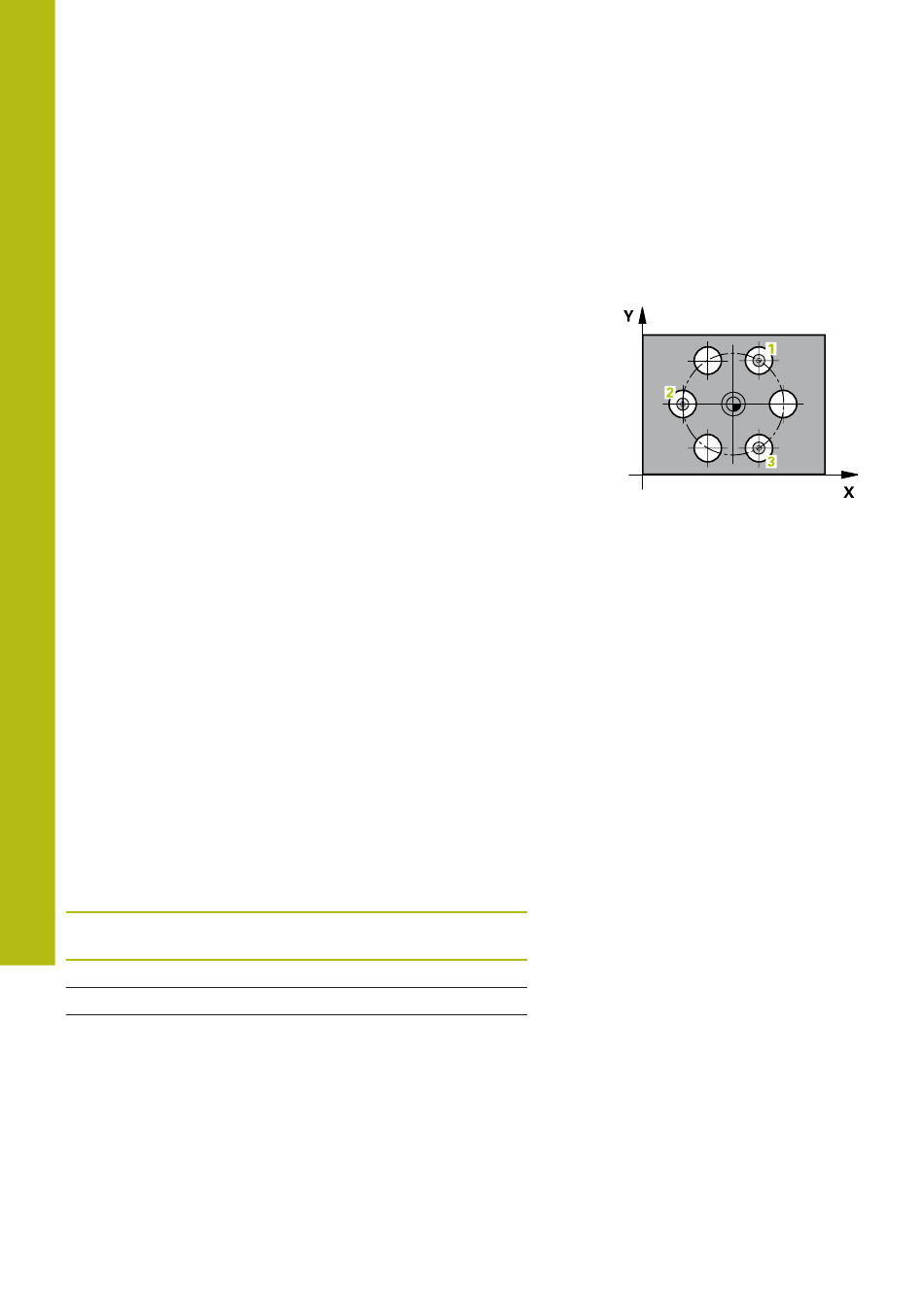

Le cycle palpeur 416 calcule le centre d'un cercle de trous en
mesurant trois trous et définit ce centre comme point d'origine.
La commande peut inscrire le centre, au choix, dans un tableau de
points zéro ou dans un tableau de points d'origine.
1 La commande positionne le palpeur en avance rapide (valeur de
la colonne FMAX) au centre du premier trou 1, selon la logique
de positionnement définie (voir "Exécuter les cycles palpeurs",
Page 389).
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et enregistre le centre du premier trou en palpant
quatre fois.
3 Puis, le palpeur retourne à la hauteur de sécurité avant de se
positionner au centre programmé du second trou
4 La commande déplace le palpeur à la hauteur de mesure
programmée et enregistre le centre du deuxième trou en
palpant quatre fois.
5 Puis, le palpeur retourne à la hauteur de sécurité avant de se
positionner au centre programmé du troisième trou
6 La commande amène le palpeur à la hauteur de mesure
indiquée et enregistre le centre du troisième trou en palpant
quatre fois.
7 Pour terminer, la commande retire le palpeur à la hauteur de
sécurité, traite le point de référence calculé conformément à
ce qui a été défini aux paramètres de cycle Q303 et Q305 (voir
"Caractéristiques communes à tous les cycles palpeurs pour la
définition du point d'origine", Page 448) et mémorise les valeurs
effective aux paramètres Q suivants.
8 Si vous le souhaitez, la commande détermine ensuite
également le point d'origine de l'axe de palpage, avec une
procédure de palpage distincte.
Numéros de
paramètres
Q151
Q152
Q153
478
Signification
Valeur effective centre, axe principal
Valeur effective centre, axe secondaire
Valeur effective du diamètre du cercle
de trous
TROUS (cycle 416, DIN/ISO: G416, option 17)
2.
3.
