HEIDENHAIN TNC 620 Manuel Utilisateur page 304

10
Cycles d'usinage : fraisage de contour optimisé | DONNEES DE CONTOUR OCM (cycle 271, DIN/ISO : G271,
Q260 Hauteur de securite? (en absolu) : hauteur
en valeur absolue à l'intérieur de laquelle aucune
collision ne peut se produire avec la pièce (pour
positionnement intermédiaire et retrait en fin de
cycle) Plage de programmation : -99999,9999 à
99999,9999
Q578 Facteur Rayon Coins intérieurs ? Les
rayons intérieurs obtenus sur le contour sont
le résultat du rayon de l'outil additionné au
produit du rayon de l'outil et de Q578. Plage de
programmation : 0,05 à 0,99

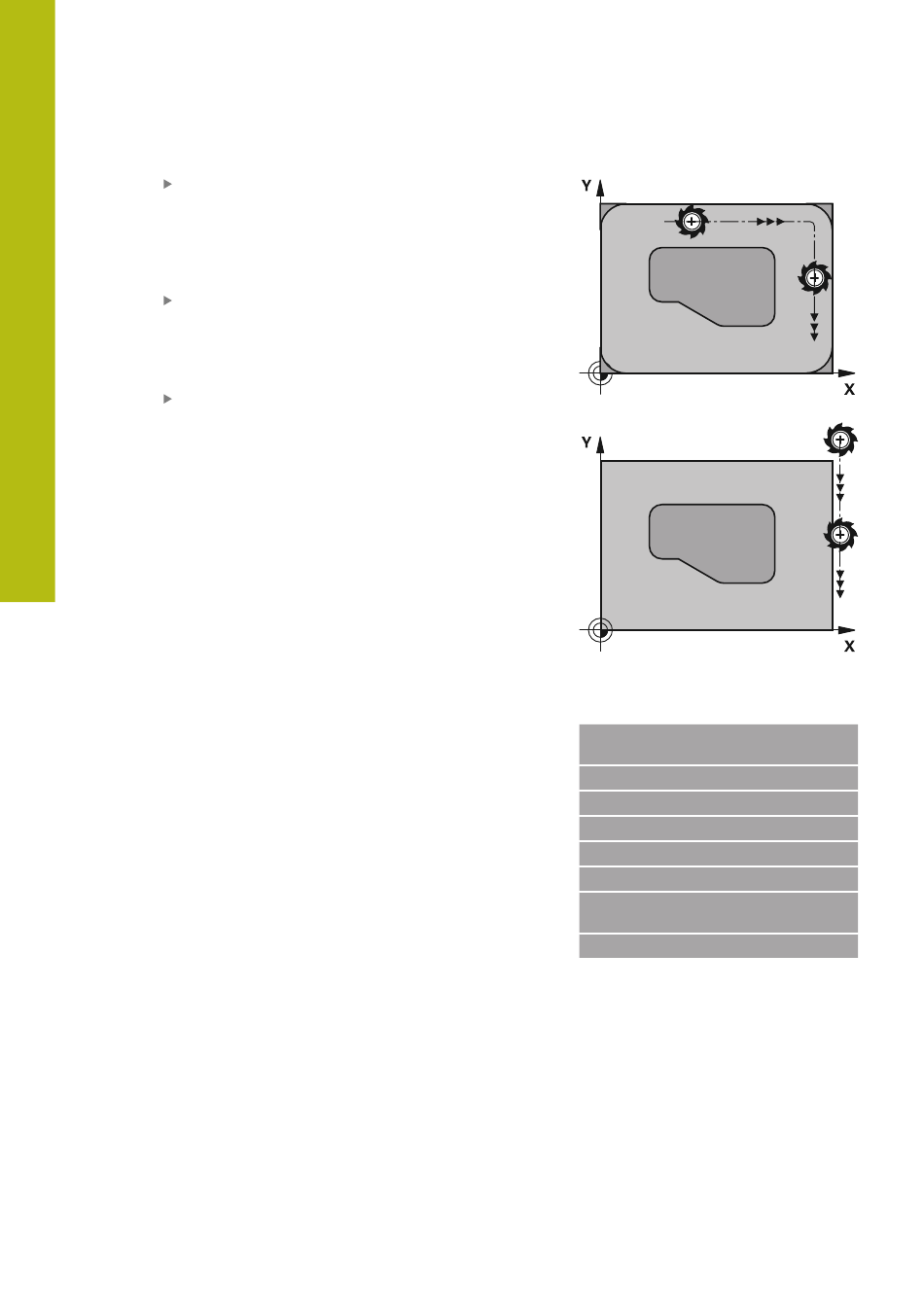

Q569 La 1ère poche est une limite ? Définir une
limite :
0 : Le premier contour est interprété comme
poche dans CONTOUR DEF .
1 : Le premier contour est interprété comme limite
ouverte dans CONTOUR DEF .
304
Exemple
59 CYCL DEF 271 DONNEES CONTOUR
OCM
Q203=+0 ;COORD. SURFACE PIECE
Q201=-20 ;PROFONDEUR
Q368=+0 ;SUREPAIS. LATERALE
Q369=+0 ;SUREP. DE PROFONDEUR
Q260=+100 ;HAUTEUR DE SECURITE
Q578=+0.2 ;FACTEUR COIN
INTERIEUR
Q569=+0 ;LIMITE OUVERTE
HEIDENHAIN | TNC 620 | Programmation des cycles | 10/2019
option 167)
Q569 = 0
Q569 = 1
