Cycles palpeurs : contrôle automatique des pièces | MESURE RECTANGLE EXTERIEUR(cycle 424,
17.8 MESURE RECTANGLE
EXTERIEUR(cycle 424, DIN/ISO : G424,
option 17)
Mode opératoire du cycle

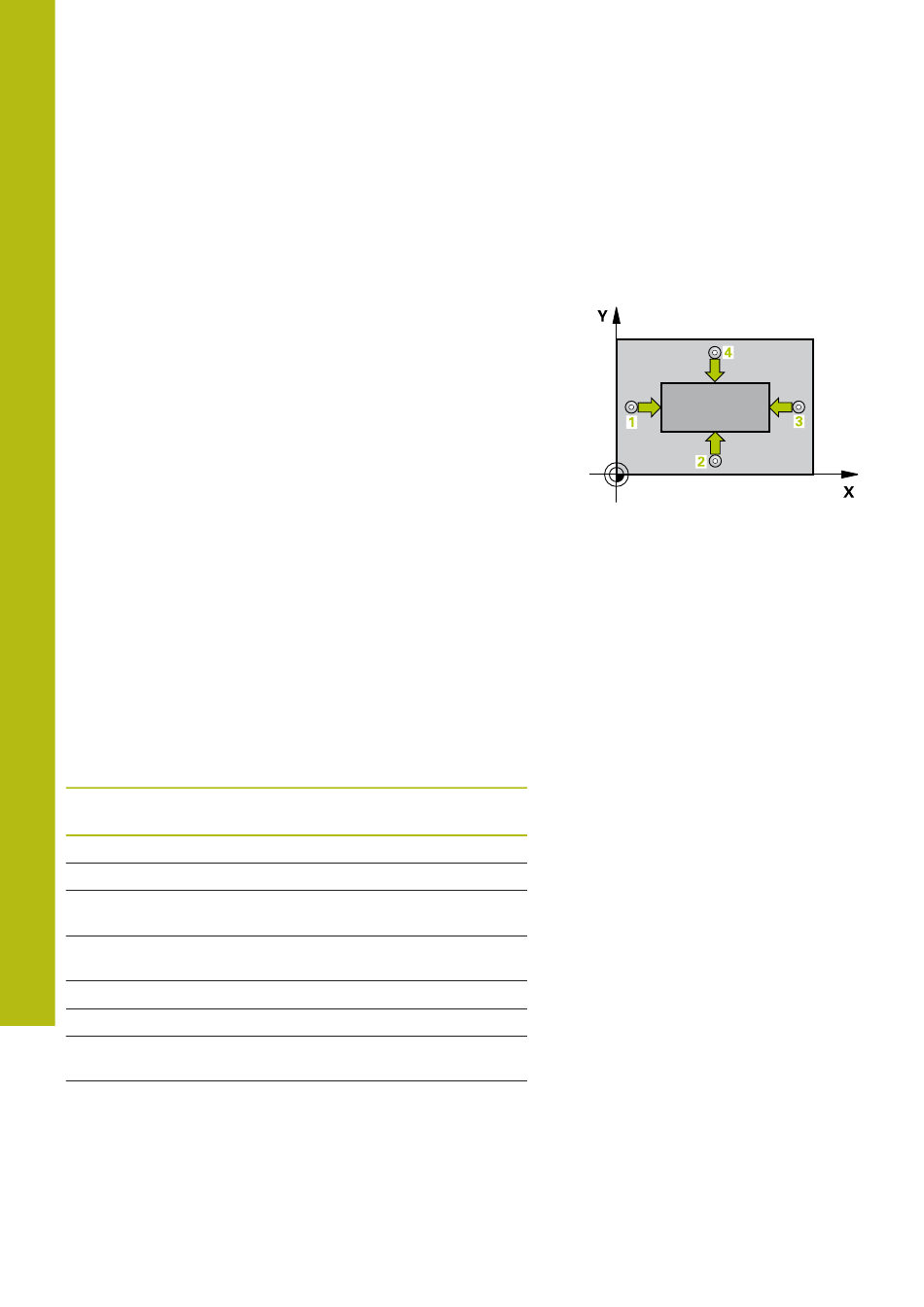

Le cycle palpeur 424 détermine le centre ainsi que la longueur et
la largeur d'un tenon rectangulaire. Si vous définissez les valeurs
de tolérance correspondantes dans le cycle, la commande procède
à une comparaison entre les valeurs nominales et effectives et
mémorise les écarts dans les paramètres Q.
1 La commande positionne le palpeur au point de palpage
1 en avance rapide (valeur de la colonne FMAX) et selon la
logique de positionnement (voir "Exécuter les cycles palpeurs",
Page 389). La commande calcule les points de palpage à partir
des données du cycle et de la distance d'approche programmée
dans la colonne SET_UP du tableau de palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de sécurité indiquée
(colonne F) et procède au premier palpage avec l'avance de
palpage programmée
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au
point de palpage suivant
de palpage.
4 La commande positionne le palpeur au point de palpage
au point de palpage
quatrième procédure de palpage.
5 Pour finir, la commande ramène le palpeur à la hauteur de
sécurité et mémorise les valeurs effectives et les écarts aux
paramètres Q suivants :
Numéros de
paramètres
Q151
Q152
Q154
Q155
Q161
Q162
Q164
Q165
534
2 où il exécute la deuxième opération
4 . Là, elle procède à la troisième et à la
Signification
Valeur effective centre, axe principal
Valeur effective centre, axe secondaire
Valeur effective longueur latérale, axe
principal
Valeur effective longueur latérale, axe
auxiliaire
Ecart centre, axe principal
Ecart centre, axe secondaire
Ecart longueur du côté dans l'axe
principal
Ecart longueur du côté dans l'axe
auxiliaire
, puis
3
