HEIDENHAIN TNC 620 Manuel Utilisateur page 532

17

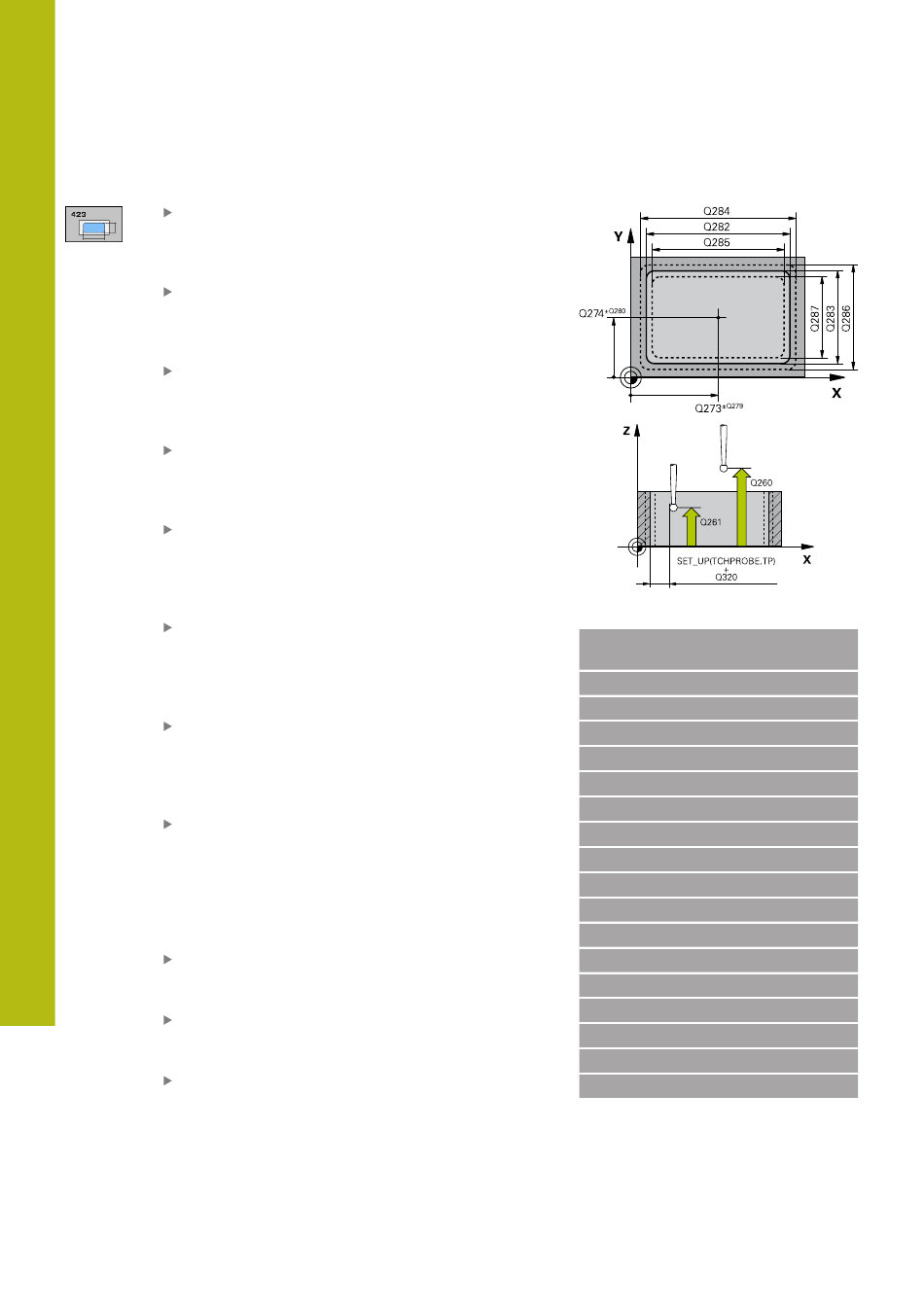

Cycles palpeurs : contrôle automatique des pièces | MESURE RECTANGLE INTERIEUR (cycle 423,
Paramètres du cycle
Q273 Centre sur 1er axe (val. nom.)? (en
absolu) : centre de la poche dans l'axe principal
du plan d'usinage. Plage de programmation :
-99999,9999 à 99999,9999
Q274 Centre sur 2èmr axe (val. nom.)? (en
absolu) : centre de la poche dans l'axe auxiliaire
du plan d'usinage. Plage de programmation :
-99999,9999 à 99999,9999
Q282 1er côté (valeur nominale)? : longueur
de la poche, parallèle à l'axe principal du plan
d'usinage. Plage de programmation : 0 à
99999,9999
Q283 2ème côté (valeur nominale)? : longueur
de la poche, parallèle à l'axe auxiliaire du plan
d'usinage. Plage de programmation : 0 à
99999,9999
Q261 Hauteur mesuré dans axe palpage?
(en absolu) : coordonnée du centre de la bille
(=point de contact) dans l'axe du palpeur sur
lequel la mesure doit être effectuée. Plage de
programmation : -99999,9999 à 99999,9999
Q320 Distance d'approche? (en incrémental) :
distance supplémentaire entre le point de
palpage et la bille de palpage. Q320 agit en
plus de SET_UP (tableau de palpeurs). Plage de
programmation : 0 à 99999,9999
Q260 Hauteur de securite? (en absolu) :
coordonnée dans l'axe du palpeur excluant toute
collision entre le palpeur et la pièce (moyen de
serrage). Plage de programmation : -99999,9999 à
99999,9999
Q301 Déplacement à haut. sécu. (0/1)? : vous
définissez ici comment le palpeur doit se déplacer
entre les points de mesure :
0
points de mesure
1
points de mesure
Q284 Cote max. 1er côté? : la plus grande
longueur de poche admissible. Plage de
programmation : 0 à 99999,9999
Q285 Cote min. 1er côté? : la plus petite
longueur de poche admissible. Plage de
programmation : 0 à 99999,9999
Q286 Cote max. 2ème côté? : la plus
grande largeur de poche admissible. Plage de
programmation : 0 à 99999,9999
532
: déplacement à la hauteur de mesure entre les
: déplacement à la hauteur de sécurité entre les
DIN/ISO : G423, option 17)
Exemple
5 TCH PROBE 423 MESURE INT.
RECTANG.
Q273=+50 ;CENTRE 1ER AXE
Q274=+50 ;CENTRE 2EME AXE
Q282=80 ;1ER COTE
Q283=60 ;2EME COTE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+10 ;HAUTEUR DE SECURITE
Q301=1 ;DEPLAC. HAUT. SECU.
Q284=0 ;COTE MAX. 1ER COTE
Q285=0 ;COTE MIN. 1ER COTE
Q286=0 ;COTE MAX. 2EME COTE
Q287=0 ;COTE MIN. 2EME COTE
Q279=0 ;TOLERANCE 1ER CENTRE
Q280=0 ;TOLERANCE 2ND CENTRE
Q281=1 ;PROCES-VERBAL MESURE
Q309=0 ;ARRET PGM SI ERREUR
Q330=0 ;OUTIL
