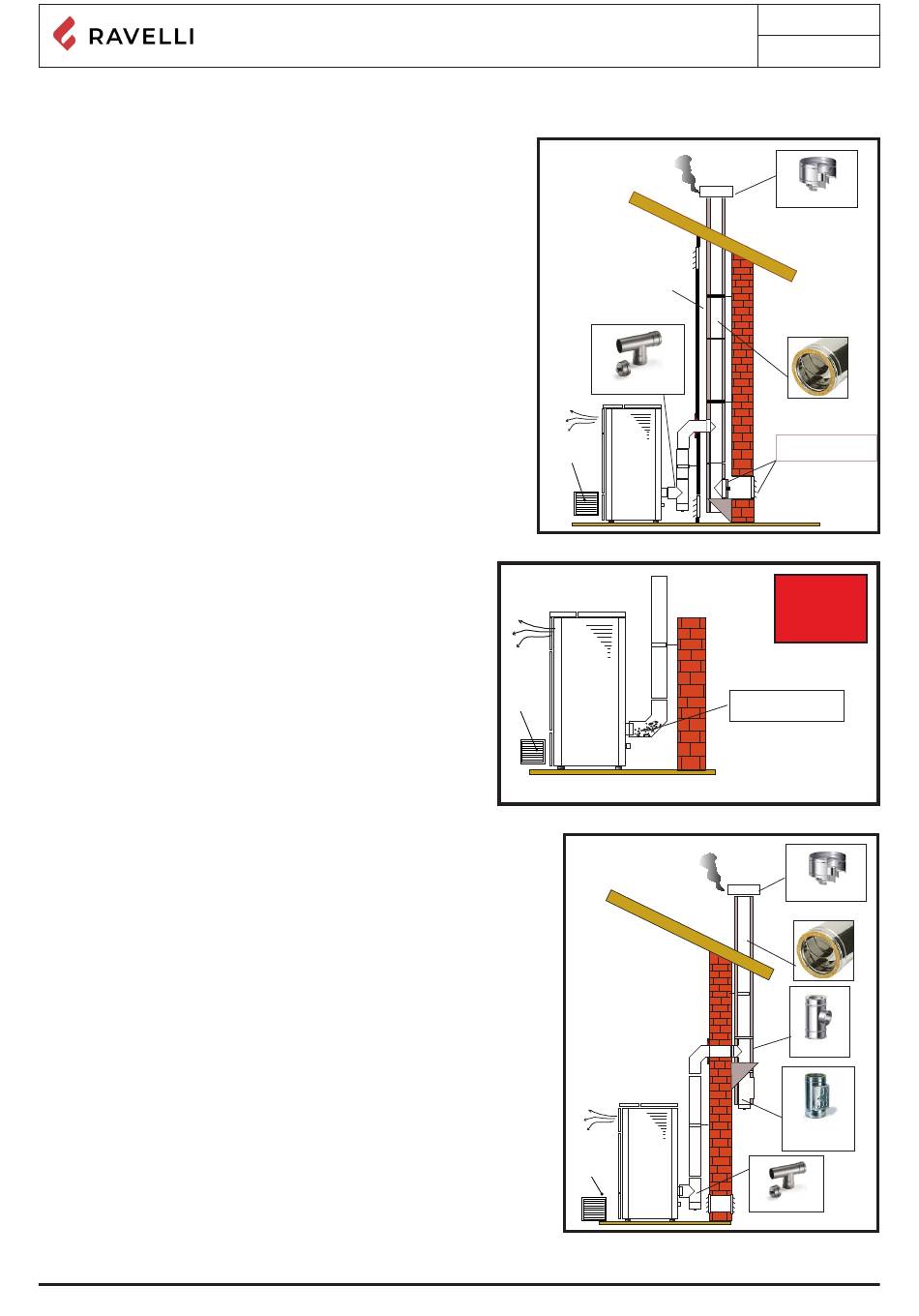

Esempi di installazione
In questo tipo di installazione (fig. 1) la canna fumaria deve essere
coibentata.
Il cavedio deve essere ventilato.
Nella parte inferiore della canna fumaria è presente un coperchio di
ispezione opportunamente isolato da vento e pioggia.
All'uscita della stufa non montare una curva a 90°, in quanto la
cenere potrebbe ostruire in poco tempo il passaggio dei fumi,
causando problemi di tiraggio della stufa (vedi Fig. 2).
In questo tipo di installazione (Vedi Fig.3) il canale da fumo
(cioè il tratto interno dell'abitazione che collega la stufa la canna
fumaria) non necessita di coibentazione. Per la canna fumaria,
invece è obbligatorio utilizzare una tubazione coibentata. Nella
parte inferiore della canna fumaria è stato montato un raccordo
di tipo "T" con tappo di ispezione; in modo che il tratto esterno sia
ispezionabile. All'uscita della stufa non montare una curva a 90°, in
quanto la cenere potrebbe ostruire in poco tempo il passaggio dei
fumi, causando problemi di tiraggio della stufa (vedi Fig. 2).
Manuale uso e manutenzione Vittoria Déco
Cavedio
Raccordo a T per condensa
Presa d'aria
esterna
Presa
d'aria
esterna
Canale da Fumo:
utilizzo di tubo non
coibentato
Presa
d'aria
esterna
Rev.1 10/03/2021
Pag.27
Protezione dalla pioggia
Canna fumaria coibentata
Griglia per passaggio aria
nel cavedio con apertura per
ispezione in canna fumaria
Fig.1
NO
Cenere depositata nella
curva a 90°
Fig.2
Protezione dalla pioggia
Canna fumaria coibentata
Raccordo a T
Camera di raccolta
ceneri di combustione
+ tappo condensa
Raccordo a T per condensa
Fig.3
